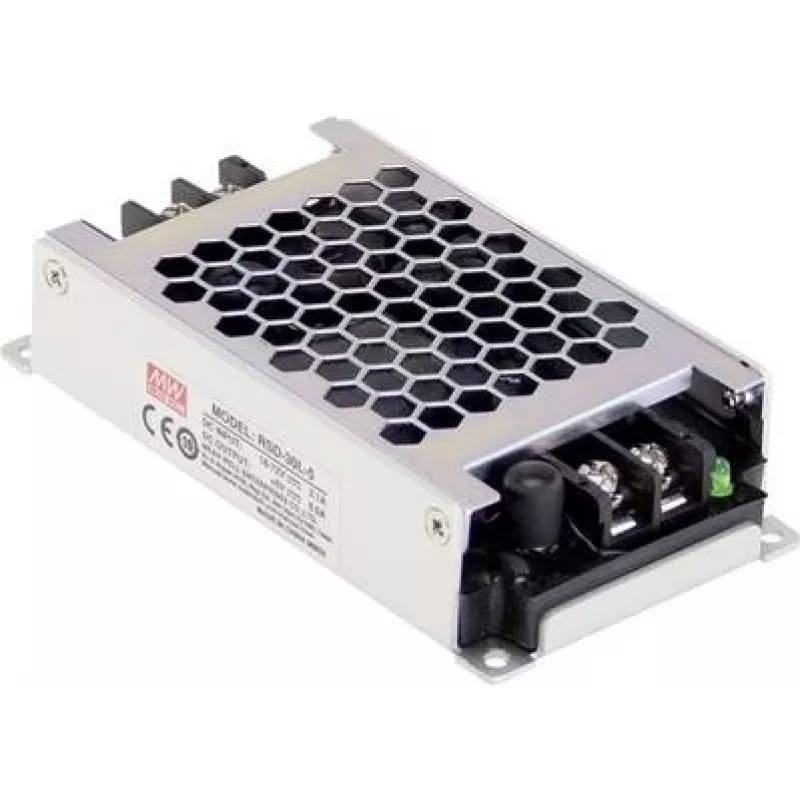

Przetwornica DC-DC Mean Well RSD-30L-5, 30 W, wejście 18–72 V, wyjście 5 V, RoHS, 60×113×25 mm

Mean Well RSD-30L-5 to kompaktowa przetwornica DC-DC, która akceptuje napięcia wejściowe w szerokim zakresie od 18 V do 72 V i zapewnia regulowane wyjście 5 V DC o natężeniu do 6 A. Umieszczony w zamkniętej metalowej obudowie o wymiarach 60 × 113 × 25 mm, moduł 30 W jest przeznaczony do zastosowań wymagających stabilnego źródła niskiego napięcia z wyższych źródeł DC. Przetwornica spełnia normę kolejową EN50155, oferuje izolację 4000 Vdc między wejściem a wyjściem i jest zgodna z RoHS, co czyni ją odpowiednią dla wymagających systemów zasilania wbudowanego i transportowego.

Zalety

Urządzenie zapewnia stabilne wyjście 5 V z możliwością obciążenia do 6 A, pracując w szerokim zakresie wejściowym 18–72 V, co zmniejsza potrzebę stosowania wielu wariantów zasilania. Niezawodna izolacja I/O (4000 Vdc) zwiększa bezpieczeństwo i zmniejsza ryzyko zakłóceń między szynami wysokiego napięcia a wrażliwą elektroniką. Zgodność z EN50155 i RoHS sprawia, że urządzenie jest odpowiednie dla środowisk kolejowych i innych transportowych, gdzie obowiązują ograniczenia prawne i środowiskowe. Zamknięta metalowa obudowa wspomaga odprowadzanie ciepła i ochronę mechaniczną w warunkach przemysłowych.

Zastosowanie

• Systemy wbudowane i komputery jednopłytkowe wymagające niezawodnego zasilania 5 V
• Panele sterowania przemysłowego i urządzenia automatyki
• Mobilne i pojazdowe systemy zasilania, w tym elektronika kolejowa i transportu masowego
• Systemy zasilane bateryjnie lub słonecznie o zmiennym napięciu wejściowym DC

Kluczowe specyfikacje

• Moc wyjściowa: 30 W
• Zakres napięcia wejściowego: 18–72 V DC
• Napięcie wyjściowe: regulowane 5 V DC
• Maksymalny prąd wyjściowy: 6 A
• Napięcie izolacji (wejście-wyjście): 4000 V DC
• Zgodność: norma kolejowa EN50155
• Zgodność z RoHS
• Wymiary zamkniętej metalowej obudowy: 60 × 113 × 25 mm

Sposób użycia

Podłącz wejście przetwornicy do odpowiedniego źródła DC w określonym zakresie 18–72 V, przestrzegając prawidłowej polaryzacji i stosując odpowiednie przewody oraz bezpieczniki dla przewidywanego prądu. Zamontuj zamkniętą jednostkę na płaskiej, dobrze przewodzącej ciepło powierzchni lub obudowie, aby wspomóc odprowadzanie ciepła, zapewniając odpowiednią wentylację i odstęp od elementów wrażliwych na ciepło. Podłącz wyjście 5 V do obciążenia, upewniając się, że łączny pobór prądu nie przekracza 6 A. Podczas instalacji należy przestrzegać standardowych procedur bezpieczeństwa, a przed podłączeniem wrażliwych układów sprawdzić napięcie wyjściowe pod obciążeniem.

Zalecenia

Stosuj zalecane zabezpieczenia wejścia, takie jak bezpieczniki zwłoczne lub wyłączniki nadprądowe dobrane do prądu wejściowego, a także dodaj tłumienie przepięć przed urządzeniem, jeśli jest ono instalowane w środowiskach o zakłóceniach elektrycznych lub samochodowych. Aby zapewnić optymalną niezawodność długoterminową, utrzymuj temperaturę otoczenia w zakresie określonym przez producenta i uwzględnij obniżenie parametrów przy podwyższonych temperaturach. W przypadku zastosowań kolejowych postępuj zgodnie z odpowiednimi normami instalacyjnymi, aby zachować zgodność z EN50155.
