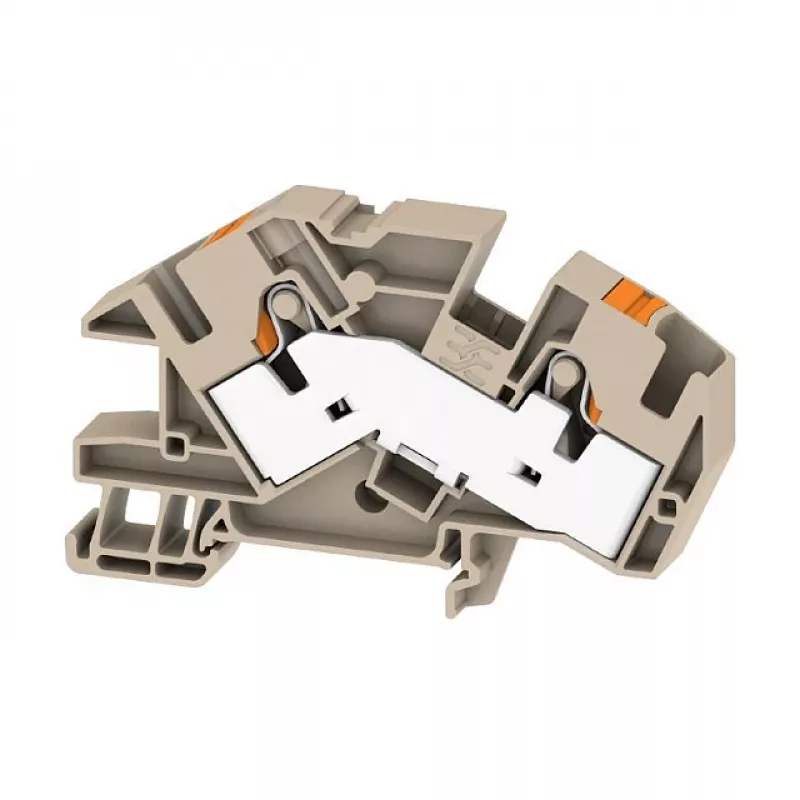

Weidmüller AITB 16 BB 2C Zacisk instalacyjny, połączenie śrubowe, szyna DIN, 500V, 76A, 0.5-16 mm², ciemny beż

Weidmüller AITB 16 BB 2C to wysokiej jakości zacisk instalacyjny przeznaczony do niezawodnych i bezpiecznych połączeń elektrycznych w instalacjach przemysłowych i budynkowych. Dzięki systemowi połączeń śrubowych i montażowi na szynie DIN (TS 35) oferuje napięcie znamionowe 500 V i prąd znamionowy 76 A, co czyni go odpowiednim do wymagających zastosowań. Zacisk posiada trzy potencjały (P, PE, N) z dwoma przyłączami na potencjał, obsługując przewody sztywne i giętkie od 0,5 do 16 mm². Kompaktowa konstrukcja jednopoziomowa i ciemnobeżowy kolor zapewniają łatwą identyfikację i integrację w szafach sterowniczych.

Zalety

Solidne połączenie śrubowe zapewnia bezpieczne i odporne na wibracje okablowanie. Szeroki zakres przekrojów przewodów (0,5-16 mm²) zapewnia elastyczność dla różnych rozmiarów kabli. Wysoki prąd znamionowy (76 A) i napięcie (500 V) obsługują zastosowania wymagające dużego obciążenia. Zakres temperatur pracy od -50 °C do 120 °C gwarantuje wydajność w ekstremalnych warunkach. Materiał izolacyjny Wemid oferuje doskonałe właściwości termiczne i mechaniczne.

Zastosowanie

• Przemysłowe panele sterownicze i rozdzielnice
• Automatyka budynkowa i systemy dystrybucyjne
• Obwody zasilania i sterowania silnikami
• Zastosowania kolejowe i transportowe

Kluczowe specyfikacje

• Typ połączenia: Połączenie śrubowe
• Typ montażu: Szyna DIN (TS 35)
• Liczba potencjałów: 3 (P, PE, N)
• Liczba przyłączy na potencjał: 2
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 76 A
• Przekrój przewodu (sztywny/giętki): 0,5 - 16 mm²
• Materiał izolacyjny: Wemid
• Kolor: Ciemny beż
• Długość odizolowania: 14 mm
• Moment dokręcania śruby zaciskowej: 1,2 - 2 Nm
• Napięcie udarowe znamionowe: 6 kV
• Stopień zanieczyszczenia: 3
• Temperatura pracy: -50 °C do 120 °C
• Liczba poziomów: 1

Zalecenia

Aby uzyskać optymalną wydajność, należy używać odpowiednich akcesoriów do szyny DIN i zapewnić prawidłowe ustawienie momentu obrotowego. Zawsze przestrzegaj lokalnych przepisów elektrycznych i wytycznych producenta.
