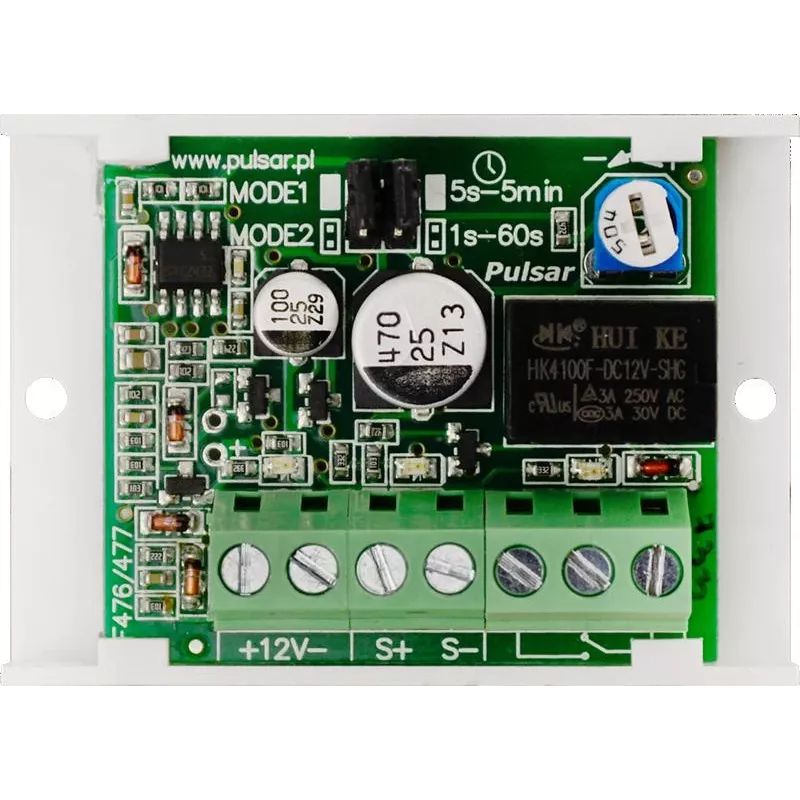

Pulsar AWZ525 Moduł przekaźnika czasowego

W instalacjach kontroli dostępu i alarmowych często kluczowe jest precyzyjne czasowanie załączenia przekaźnika. Moduł przekaźnika czasowego Pulsar AWZ525 zapewnia niezawodne rozwiązanie do załączania przekaźnika po ustawionym opóźnieniu, z regulacją czasu od 1 sekundy do 450 sekund. Jest przeznaczony do integracji z panelami sterowania, systemami automatyki i niestandardowymi projektami elektronicznymi, gdzie potrzebna jest kompaktowa, niskoenergetyczna funkcja czasowa.

Kluczowe specyfikacje

• Napięcie zasilania: 10V - 30V DC
• Pobór prądu: maks. 20 mA
• Przekaźnik: 1x SPDT, 1A @ 30V DC / 0.5A @ 50V AC
• Regulacja czasu: 1 s - 450 s za pomocą potencjometru
• Tryb pracy: Opóźnione załączanie (monostabilny)
• Wejście wyzwalające: aktywny stan niski (GND) lub aktywny stan wysoki (V+)
• Wskaźniki: dioda LED zasilania, dioda LED stanu przekaźnika
• Ochrona: przed odwrotną polaryzacją
• Podłączenie: zaciski śrubowe
• Temperatura pracy: -10°C do +50°C
• Montaż: moduł PCB

Dlaczego warto wybrać

AWZ525 oferuje prosty i ekonomiczny sposób dodania funkcji opóźnienia czasowego do systemu. Szeroki zakres napięć zasilania i niski pobór mocy sprawiają, że nadaje się do zastosowań zasilanych bateryjnie lub niskim napięciem. Potencjometr umożliwia precyzyjną regulację czasu opóźnienia, a diody LED zapewniają wyraźny wgląd w stan pracy. Solidne zaciski śrubowe gwarantują pewne połączenia, a ochrona przed odwrotną polaryzacją zapobiega przypadkowym uszkodzeniom.

Idealne zastosowania

• Systemy kontroli dostępu: opóźnienie załączenia zamka drzwi po żądaniu
• Systemy alarmowe: opóźnienie syreny lub powiadomienia po zadziałaniu czujnika
• Automatyka: sekwencyjne uruchamianie wielu urządzeń
• Elektronika niestandardowa: dodawanie czasowania do projektów z mikrokontrolerami

Warto wiedzieć

Moduł działa w trybie monostabilnym: po wyzwoleniu przekaźnik załącza się po ustawionym opóźnieniu i pozostaje załączony tak długo, jak długo obecny jest sygnał wyzwalający. Może być wyzwalany poprzez podanie masy na wejście lub podanie napięcia dodatniego, co daje elastyczność w integracji. Moduł dostarczany jest jako goła płytka PCB do integracji w większych zespołach; nie jest to samodzielne urządzenie na szynę DIN. Przed podłączeniem zasilania należy zawsze sprawdzić polaryzację.
