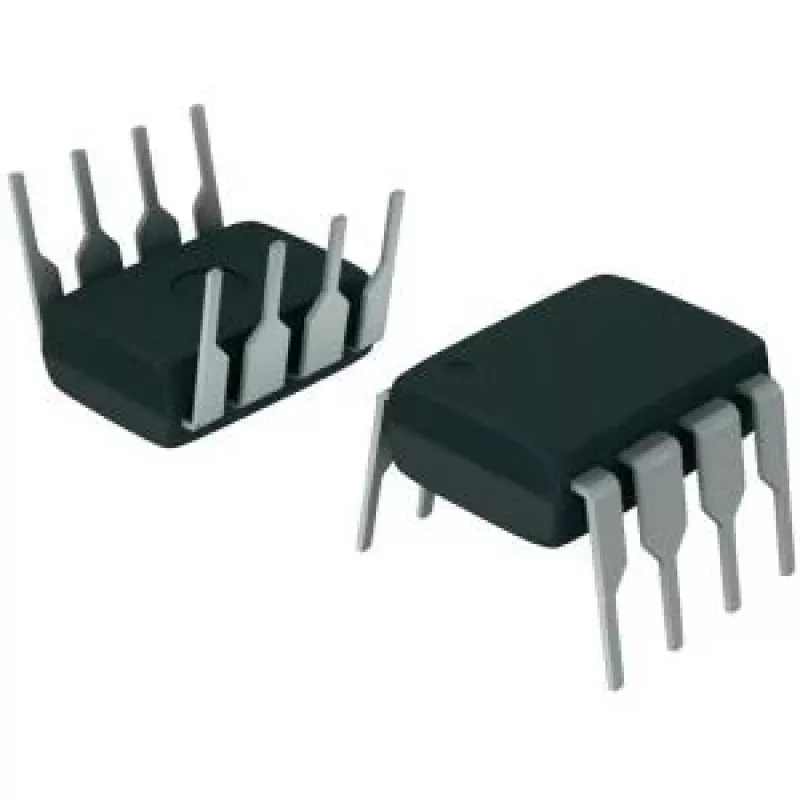

Regulator przełączający DC/DC Texas Instruments LM2574HVN-ADJ/NOPB – regulowany wysokonapięciowy układ PMIC w obudowie PDIP-8

Regulator przełączający obniżający napięcie DC/DC Texas Instruments LM2574HVN-ADJ/NOPB jest regulowanym wysokonapięciowym układem dostarczanym w obudowie PDIP-8. Zaprojektowany do kompaktowych aplikacji przewlekanych, regulator ten zapewnia regulowane napięcie wyjściowe za pomocą zewnętrznej sieci sprzężenia zwrotnego i nadaje się do zasilaczy na poziomie płytki oraz zastosowań zasilanych bateriami. Układ integruje przełącznik, oscylator i układy sterujące, umożliwiając wydajną regulację i uproszczony dobór zewnętrznych komponentów dla standardowych topologii przetwornic buck.

Zalety

LM2574HVN-ADJ/NOPB oferuje wysokie napięcie wejściowe i regulowane wyjście, umożliwiając elastyczny wybór napięcia przy minimalnej liczbie zewnętrznych elementów. Obudowa PDIP-8 ułatwia prototypowanie i modernizację istniejących konstrukcji przewlekanych. Zintegrowany przełącznik i układ sterowania zmniejszają liczbę komponentów i powierzchnię płytki w porównaniu z rozwiązaniami dyskretnymi, a architektura przełączająca regulatora poprawia sprawność konwersji w wielu aplikacjach obniżających napięcie.

Zastosowanie

• Regulowane zasilacze na poziomie płytki
• Urządzenia zasilane bateriami i sprzęt przenośny
• Elektronika sterowania przemysłowego i aparatura pomiarowa
• Projekty naprawcze, prototypowe i edukacyjne z zakresu elektroniki

Kluczowe specyfikacje

• Funkcja: Regulowany regulator przełączający obniżający napięcie (buck)
• Obudowa: Przewlekana PDIP-8
• Regulowane napięcie wyjściowe poprzez zewnętrzny dzielnik rezystorowy
• Zintegrowany tranzystor przełączający i układy sterujące
• Przeznaczony do aplikacji wysokiego napięcia wejściowego (wariant HV)
• Typowe zastosowanie: Regulowana konwersja mocy z pojedynczym wyjściem

Sposób użycia

Zainstaluj regulator w miejscu na płytce drukowanej lub płytce prototypowej przeznaczonym dla obudowy PDIP-8, a następnie podłącz wejście i wyjście z odpowiednim odsprzęganiem oraz zewnętrzną cewką, diodą i kondensatorami, tworząc przetwornicę buck zgodnie ze standardową topologią aplikacyjną. Dobierz wartości rezystorów sprzężenia zwrotnego, aby ustawić żądane napięcie wyjściowe, postępując zgodnie z zalecanym przez producenta stosunkiem rezystorów i wytycznymi dotyczącymi rozmieszczenia. Zapewnij odpowiednie odprowadzanie ciepła i rozmieszczenie komponentów, aby zarządzać rozpraszaniem ciepła podczas pracy.

Zalecenia

Postępuj zgodnie z notami aplikacyjnymi Texas Instruments dotyczącymi zalecanych elementów zewnętrznych, rozmieszczenia na płytce drukowanej i kwestii termicznych. Używaj kondensatorów wyjściowych o niskim ESR i odpowiedniej diody Schottky'ego, aby poprawić sprawność. Zachowaj krótkie ścieżki wejściowe i wyjściowe oraz umieść sieć sprzężenia zwrotnego blisko wyprowadzeń układu, aby utrzymać dokładność regulacji.
