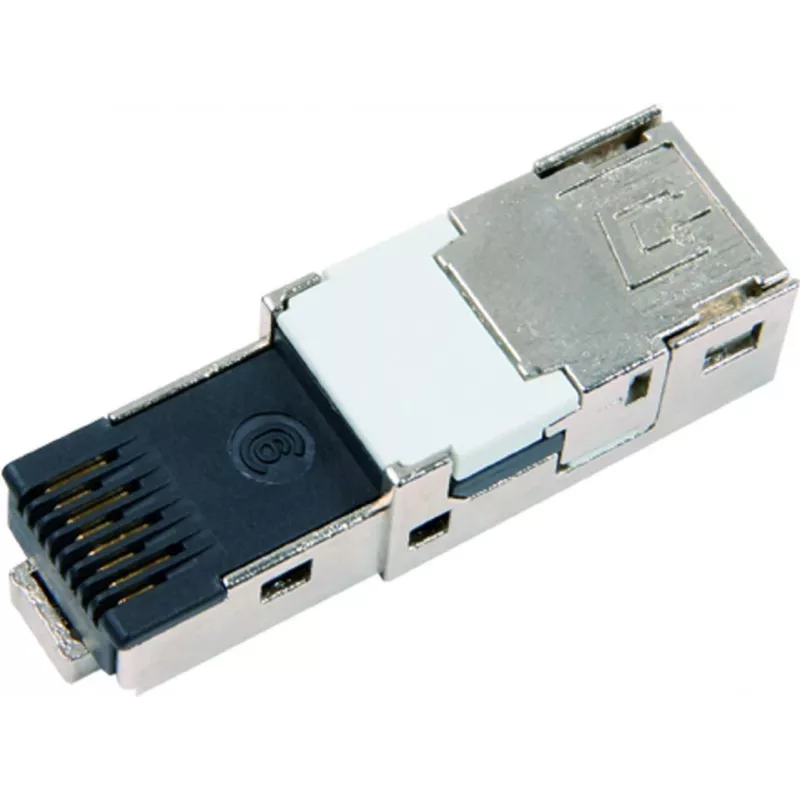

Telegärtner STX V1 wkładka wtyku RJ45 Cat.6, prosta, 8P8C, ekranowana, beznarzędziowa IDC, J80026A0004

Dla instalatorów potrzebujących wtyku RJ45 do montażu w terenie, który działa jak fabrycznie formowane złącze, wkładka Telegärtner STX V1 (J80026A0004) zapewnia wydajność Cat.6 bez narzędzi zaciskowych. Jej obudowa z cynkowego odlewu ciśnieniowego i beznarzędziowe zakończenie IDC wyróżniają ją na tle typowych plastikowych wtyków, umożliwiając czysty, powtarzalny montaż na przewodach jednolitych lub linkowych w kilka sekund. Prosta orientacja 8P8C pasuje do standardowych gniazd RJ45, a ekranowana konstrukcja utrzymuje integralność sygnału w środowiskach o wysokim poziomie zakłóceń elektrycznych.

Najważniejsze cechy

• Beznarzędziowe zakończenie IDC – nie wymaga narzędzia zaciskowego, możliwość ponownego zakończenia do 4 razy
• Wydajność Cat.6 zgodna z ISO/IEC 11801, EN 50173 i TIA/EIA 568-C.2
• Ekranowana obudowa z cynkowego odlewu ciśnieniowego niklowana dla trwałości i ochrony przed EMI
• Obsługuje przewody jednolite (AWG 24/1–22/1) i linkowe (AWG 27/7–22/7)
• Przyjmuje kable o średnicy od 4,5 mm do 8,0 mm
• Styki z fosforobrązu złocone, trwałość ≥750 cykli łączenia
• Zgodność z PoE, PoE+ i 4PPoE (IEEE 802.3af/at/bt)

W codziennym użytkowaniu

Ta wkładka jest sercem systemu wtyków STX V1: przygotuj kabel, włóż przewody do kolorowych szczelin IDC i zamknij obudowę – bez specjalnych narzędzi. Proste wprowadzenie kabla pasuje do kabli krosowych i połączeń sprzętowych w ciasnych przestrzeniach. Solidna metalowa obudowa wytrzymuje częste użytkowanie, a szeroki zakres temperatur pracy (-40 °C do +70 °C) czyni ją odpowiednią do obudów przemysłowych lub zewnętrznych. Ponieważ wkładkę można ponownie zakończyć do czterech razy, zmniejsza to ilość odpadów i przyspiesza rozwiązywanie problemów.

Pełna specyfikacja

• Typ złącza: wkładka wtyku RJ45
• Kategoria wydajności: Cat.6
• Ekranowanie: ekranowane
• Konfiguracja styków: 8P8C
• Typ zakończenia: IDC (złącze przeszywające izolację)
• Metoda zakończenia: beznarzędziowa
• Zgodność z typem kabla: przewody jednolite i linkowe
• Przekrój przewodu jednolitego: AWG 24/1 - 22/1
• Przekrój przewodu linkowego: AWG 27/7 - 22/7
• Zakres średnicy kabla: 4,5 mm - 8,0 mm
• Materiał obudowy: cynkowy odlew ciśnieniowy, niklowany
• Materiał styków: fosforobrąz
• Powłoka styków: złoto na niklu
• Liczba cykli łączenia: ≥ 750
• Temperatura pracy: -40 °C do +70 °C
• Zgodność z normami: ISO/IEC 11801, EN 50173, TIA/EIA 568-C.2
• Zgodność z PoE: PoE, PoE+, 4PPoE (IEEE 802.3af/at/bt)
• Orientacja: prosta
• Cykle ponownego zakończenia: do 4 razy

Uwaga końcowa

Połącz wkładkę J80026A0004 z kompatybilną obudową STX V1, aby zbudować kompletny, terenowy wtyk Cat.6 spełniający profesjonalne standardy instalacji.
