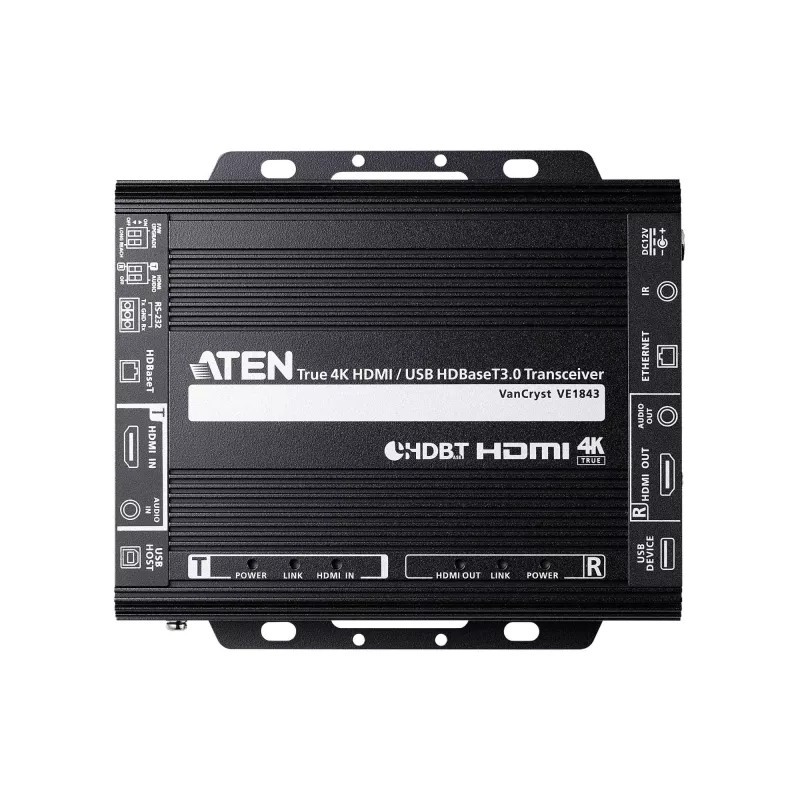

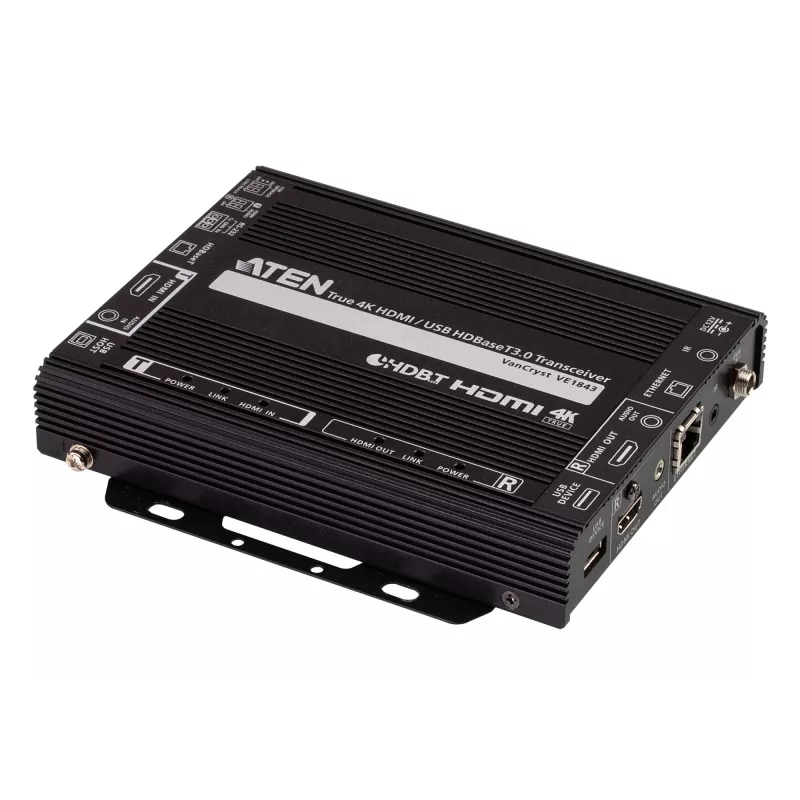

Repeter AV ATEN True 4K HDMI / USB HDBaseT 3.0 transceiver 4096 x 2160

ATEN VE1843 to transceiver True 4K HDMI/USB HDBaseT 3.0, który łączy funkcje nadajnika i odbiornika w jednym urządzeniu. Zaprojektowany do przesyłania wysokiej jakości sygnałów AV na duże odległości, obsługuje nieskompresowane True 4K (4096 x 2160) przy 60 Hz 4:4:4 z HDR przez pojedynczy kabel Cat 6A na odległość do 100 m. Urządzenie przenosi sygnały wideo, audio, IR, RS-232, Gigabit Ethernet i USB 2.0, a także obsługuje osadzanie i wyodrębnianie dźwięku HDMI. Obudowa z pasywnym radiatorem ciepła bez wentylatora oraz wytrzymały sprzęt są przeznaczone do ciągłej pracy w miejscach takich jak sale konferencyjne, audytoria, sale bankietowe i muzea.

Zalety

VE1843 oferuje elastyczne wdrożenie, umożliwiając konfigurację jednego urządzenia jako nadajnik lub odbiornik, co zmniejsza zapasy i upraszcza projektowanie systemu. Dostarcza nieskompresowane True 4K HDMI z HDR na duże odległości z zerowym opóźnieniem, zachowuje pełną wierność dźwięku i obrazu oraz konsoliduje wiele sygnałów w jednym kablu Cat 6A. Pasywny radiator bez wentylatora zapewnia pasywne odprowadzanie ciepła dla niezawodnej pracy nieprzerwanej, a funkcje zorientowane na użytkownika — w tym czytelne oznaczenia portów, wbudowane uchwyty montażowe, przedni obszar do pisania etykiet i diody diagnostyczne — upraszczają instalację i zarządzanie.

Zastosowanie

• Sale konferencyjne i zarządu do prezentacji w wysokiej rozdzielczości
• Audytoria i sale wykładowe wymagające długich przebiegów kablowych
• Sale bankietowe i przestrzenie eventowe z rozproszonym sprzętem AV
• Muzea i publiczne obszary wystawowe potrzebujące niezawodnej, wysokiej jakości dystrybucji wideo

Specyfikacja techniczna

• Maksymalna rozdzielczość wideo: True 4K (4096 x 2160) @ 60 Hz 4:4:4 z HDR
• Odległość transmisji: do 100 m przez Cat 6A
• Wersja HDBaseT: 3.0
• Typ kabla: pojedynczy Cat 6A dla wideo, audio, IR, RS-232, Gigabit Ethernet i USB 2.0
• Audio: obsługa osadzania i wyodrębniania dźwięku HDMI

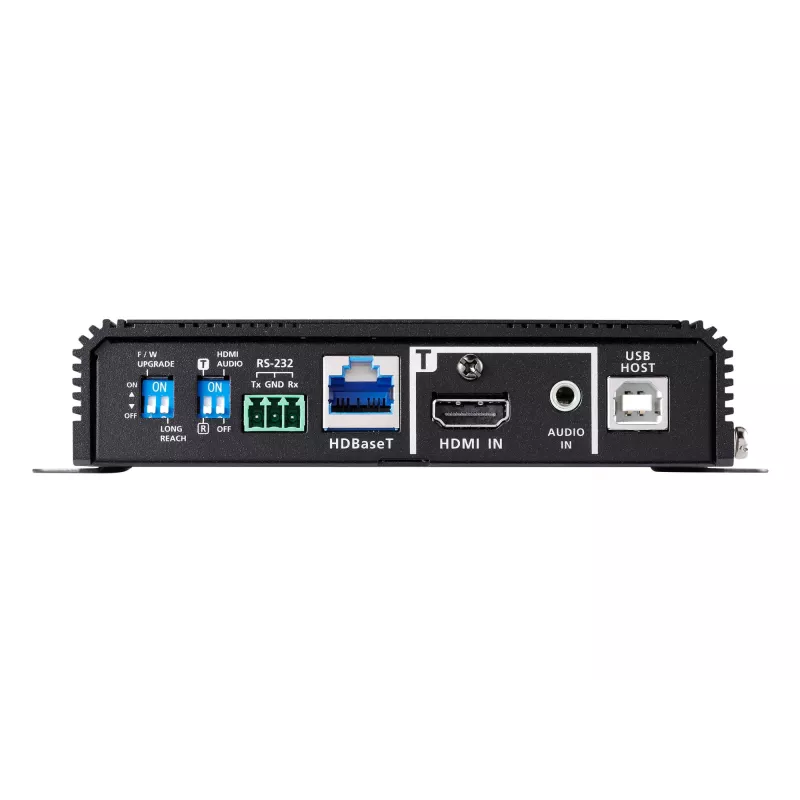

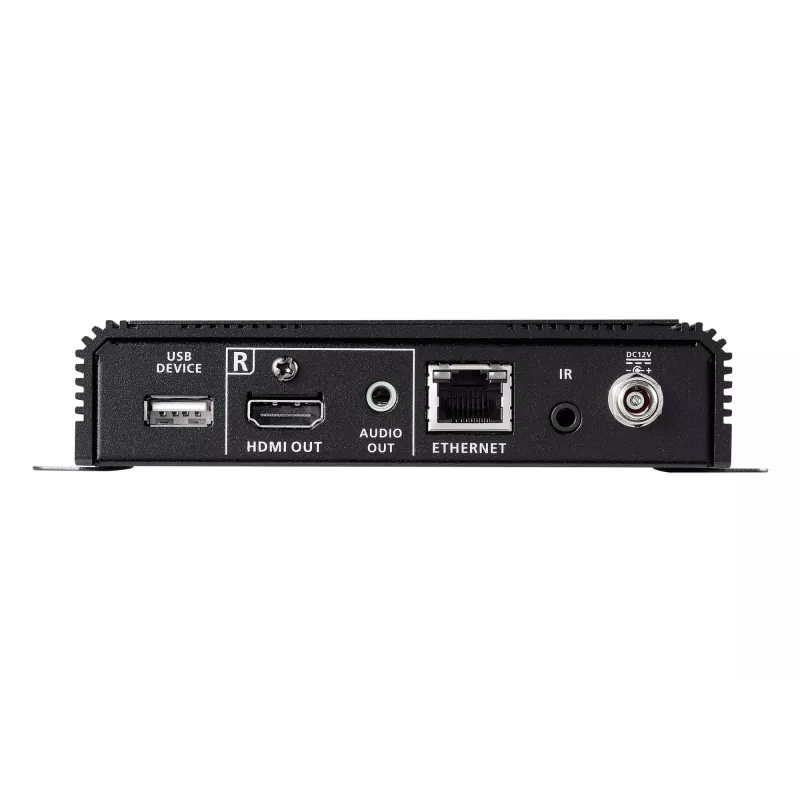

• USB: łączność USB typu A i typu B (USB 2.0)
• Sterowanie szeregowe: interfejs RS-232

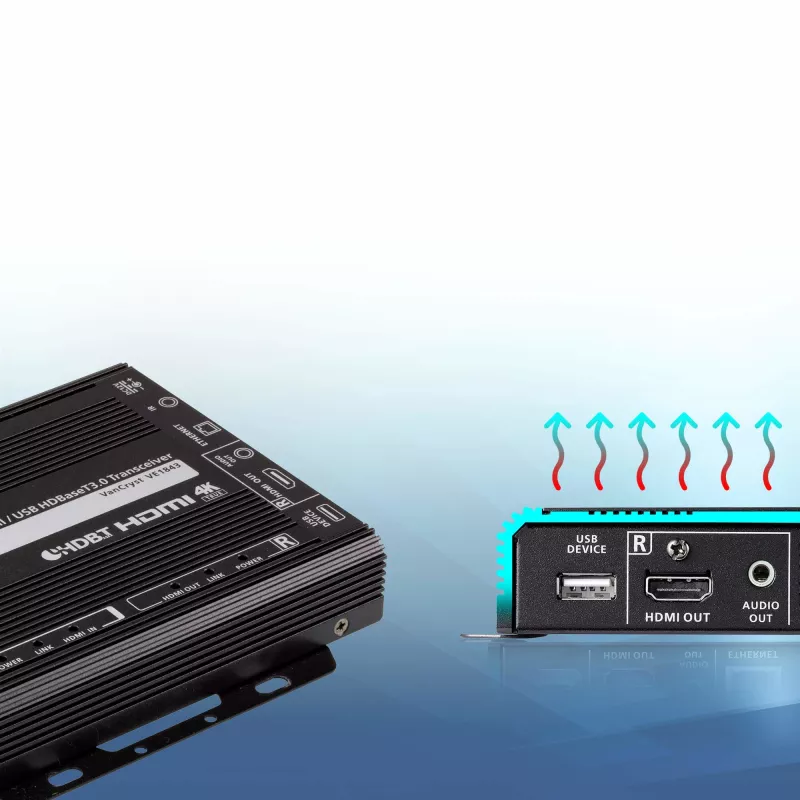

• Chłodzenie: obudowa z pasywnym radiatorem ciepła bez wentylatora
• Format: kompaktowy transceiver z wbudowanymi uchwytami montażowymi i przednim obszarem na etykiety

Sposób użycia

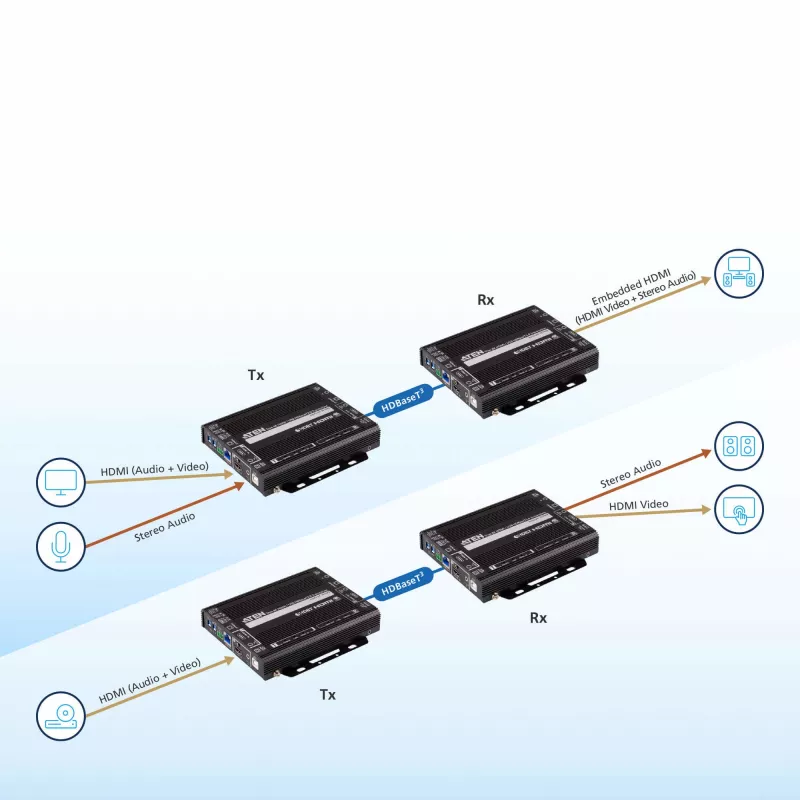

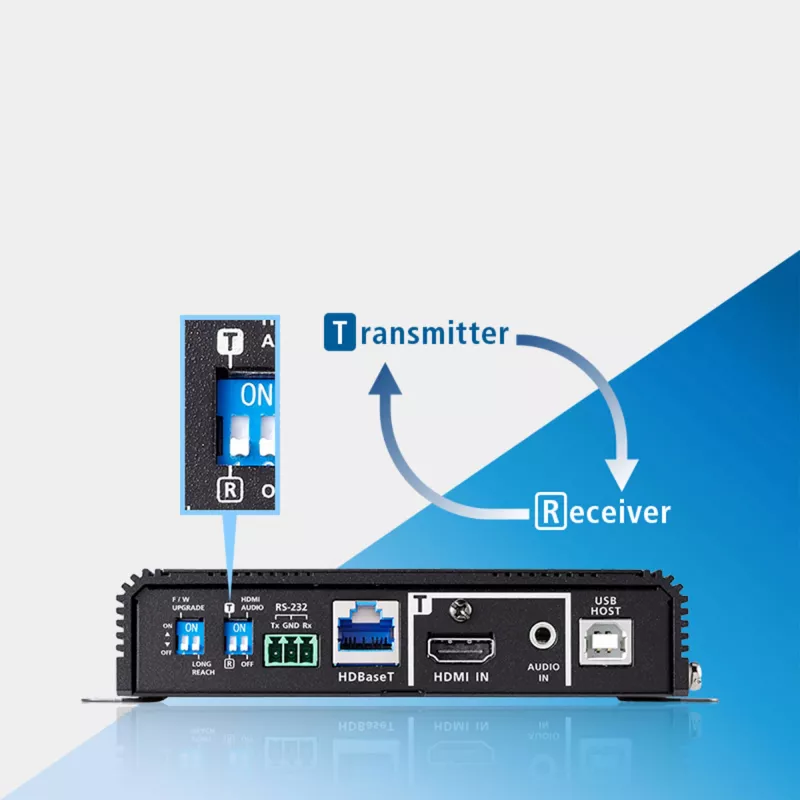

Zainstaluj VE1843 na każdym końcu przebiegu kabla Cat 6A i ustaw każde urządzenie w wymaganym trybie (Tx lub Rx). Podłącz źródła HDMI i wyświetlacze do portów HDMI, a urządzenia sterujące do portów RS-232, IR lub USB według potrzeb. Użyj pojedynczego kabla Cat 6A między urządzeniami do przesyłania wideo, audio, sygnałów sterujących i Ethernetu. Zamontuj urządzenia za pomocą wbudowanych uchwytów, obserwuj diody diagnostyczne, aby zweryfikować poprawność działania, i zapisuj oznaczenia identyfikacyjne w przednim obszarze etykiet dla łatwiejszego zarządzania.

Zalecenia

Używaj wysokiej jakości kabla Cat 6A i odpowiedniego ekranowania, aby utrzymać nieskompresowane 4K@60Hz 4:4:4 z HDR do 100 m. Umieść transceiver w wentylowanym miejscu, aby zapewnić pasywne odprowadzanie ciepła i nie zakrywaj radiatora. Podczas wdrażania w konfiguracjach wielopomieszczeniowych wyraźnie oznacz role Tx/Rx i zweryfikuj kompatybilność oprogramowania sprzętowego z podłączonymi przełącznikami matrycowymi lub rozdzielaczami.
