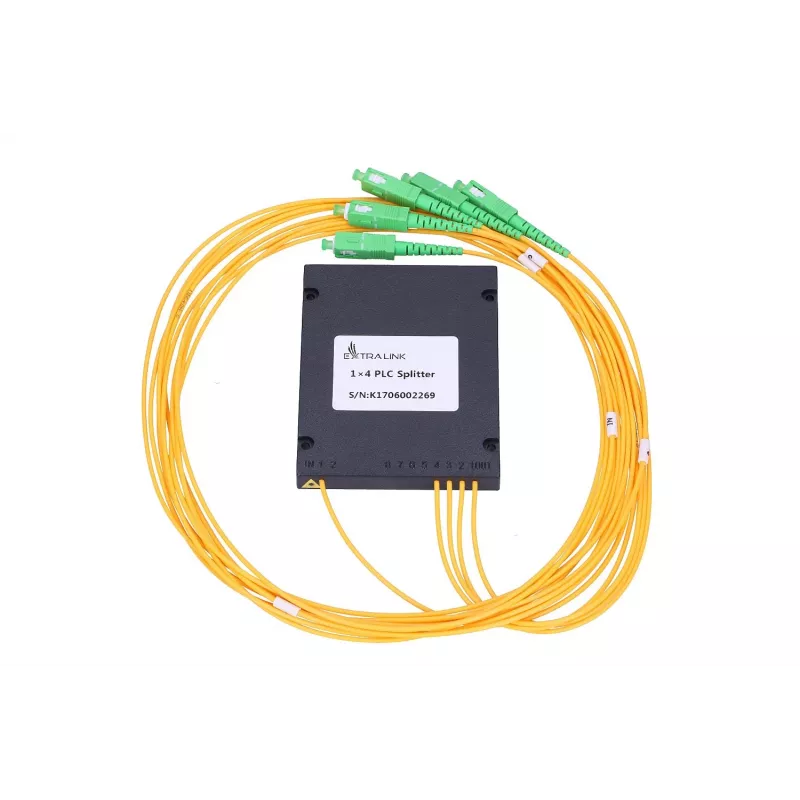

Rozdzielacz kablowy Extralink Splitter 1:4 PLC SC/APC 2.0 mm 1.5 m G657A moduł ABS

Extralink Splitter 1:4 PLC SC/APC 2.0 mm 1.5 m G657A moduł ABS to pasywny rozdzielacz światłowodowy zaprojektowany do kompaktowej dystrybucji optycznej w sieciach FTTH, PON i LAN. Urządzenie zapewnia symetryczny podział 1:4 przy użyciu technologii PLC i złączy SC/APC, z pigtailami światłowodowymi jednomodowymi 2,0 mm kompatybilnymi z włóknem G.657A. Umieszczony w czarnym module ABS, rozdzielacz jest przeznaczony do instalacji w sprzęcie rackowym i szafach światłowodowych, gdzie wymagane są niskie straty i stabilne pasywne rozdzielanie.

Zalety

Rozdzielacz oferuje równomierny rozdział mocy 1:4 i niskie tłumienie wtrąceniowe charakterystyczne dla rozdzielaczy PLC. Jego złącza SC/APC zapewniają niskie odbicia wsteczne dla zastosowań jednomodowych, a patchcordy 2,0 mm zapewniają ochronę mechaniczną i łatwość prowadzenia wewnątrz przełączników i szaf. Obudowa ABS chroni wewnętrzny komponent i umożliwia prosty montaż lub umieszczenie w standardowych obudowach dystrybucyjnych. Produkt jest dostarczany w opakowaniu zapobiegającym plątaniu się kabli podczas przenoszenia i instalacji.

Zastosowanie

• Dystrybucja abonencka FTTH w instalacjach wielorodzinnych i jednorodzinnych
• Podział sieci PON między terminalem linii optycznej a wieloma terminalami sieci optycznej
• Sieci LAN wymagające pasywnego rozgałęzienia optycznego i dystrybucji sygnału
• Małe i średnie szafy dystrybucji światłowodowej oraz panele rackowe

Kluczowe specyfikacje

• Współczynnik podziału: pasywne rozdzielanie PLC 1:4 z symetrycznym rozdziałem mocy
• Typ złącza: SC/APC na wejściu i wyjściach
• Kompatybilność z włóknem: jednomodowe G.657A
• Średnica pigtaila: buforowane włókno 2,0 mm
• Długość pigtaila: 1,5 m
• Materiał obudowy: moduł ABS w kompaktowej obudowie
• Opakowanie: blister zapobiegający plątaniu się kabli podczas transportu

Jak używać

Podłącz wejściowe złącze SC/APC do źródła optycznego lub panelu krosowego upstream, zapewniając prawidłowe wyrównanie i czyste czoła złączy. Poprowadź pigtaile 2,0 mm przez szafę dystrybucyjną lub rack i podłącz wyjściowe złącza SC/APC do portów abonenckich lub dystrybucyjnych downstream. Zabezpiecz moduł ABS w wybranej obudowie lub miejscu montażu, aby zapobiec naprężeniom pigtaili światłowodowych. Zweryfikuj poziomy mocy optycznej i straty po instalacji, aby potwierdzić prawidłowe rozdzielanie i akceptowalne tłumienie wtrąceniowe.

Zalecenia

Oczyść wszystkie czoła złączy SC/APC przed instalacją, unikaj ciasnych zagięć pigtaili 2,0 mm (zachowaj zalecany promień gięcia dla włókna G.657A) i zamontuj moduł ABS w miejscu zapobiegającym naprężeniom mechanicznym. Wykonaj pomiary mocy optycznej po podłączeniu, aby upewnić się, że każda gałąź spełnia wymagany budżet sygnału.
