rozgałęźnik sieciowy PLANET POE-173S

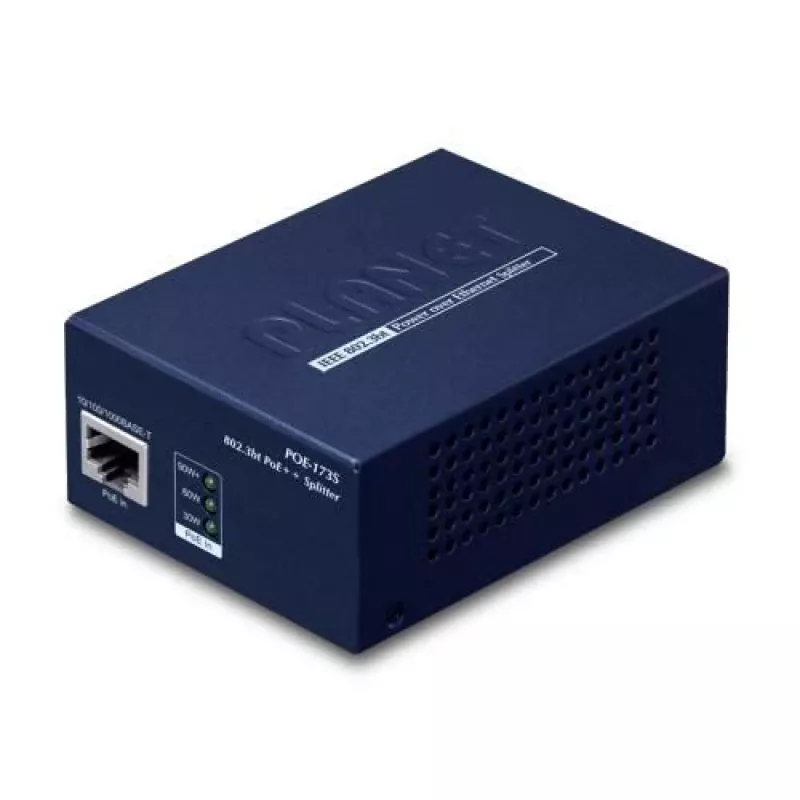

Gigabitowy rozgałęźnik Power over Ethernet PLANET POE-173S zgodny z 802.3bt rozdziela dane Ethernet i zasilanie PoE ze źródła PSE 802.3bt Type-4 PoE++ przesyłane kablem UTP, oferując wybieralne napięcie wyjściowe DC 12 V, 19 V lub 24 V za pomocą przełącznika DIP na panelu przednim. Obsługuje pasywny Ethernet 10/100/1000 Mb/s oraz odcinki kablowe do 100 metrów, dostarczając do 60 W mocy urządzeniom nieobsługującym PoE. Urządzenie zamknięte jest w kompaktowej metalowej obudowie z wentylacją niewymagającą wentylatora i wyposażone we wskaźniki LED stanu PoE.

Zalety

POE-173S umożliwia instalację urządzeń bez PoE w miejscach pozbawionych gniazd sieciowych poprzez konwersję PoE++ 802.3bt na wszystkich czterech parach kabla Cat5e/Cat6 na oddzielne wyjścia zasilania DC i danych. Wybieralne wyjście 12 V/19 V/24 V zwiększa kompatybilność z różnymi urządzeniami przy zachowaniu gigabitowych przepływności danych. Metalowa, wentylowana obudowa zapewnia kompaktową, cichą pracę i niezawodną wydajność bez dodatkowego chłodzenia.

Zastosowanie

• Kamery szybkoobrotowe PTZ
• Klienci typu thin client
• Komputery All-in-One (AIO) z ekranem dotykowym
• Zdalne wyświetlacze Digital Signage
• Inne urządzenia sieciowe bez PoE wymagające mocy do 60 W

Kluczowe specyfikacje

• Standard: IEEE 802.3, 802.3u, 802.3ab, 802.3at, 802.3bt
• Przepływność: 10/100/1000 Mb/s
• Maksymalna moc wyjściowa PoE: 60 W
• Wybieralne napięcie wyjściowe DC: 12 V / 19 V / 24 V (przełącznik DIP)
• Napięcie wejściowe (z PSE PoE): 48–56 V
• Okablowanie: Cat5 / Cat5e / Cat6, do 100 m
• Wymiary (szer. × głęb. × wys.): 94 × 70,3 × 39,2 mm
• Waga: 0,265 kg
• Obudowa: kompaktowa metalowa, wentylowana, bez wentylatora

Sposób użycia

Podłącz wejście RJ-45 rozgałęźnika POE-173S do przełącznika lub iniektora 802.3bt Type-4 PoE++ za pomocą kabla Cat5e/Cat6. Wybierz wymagane napięcie wyjściowe DC (12 V, 19 V lub 24 V) za pomocą przełącznika DIP na panelu przednim, zgodnie ze specyfikacją zasilanego urządzenia. Użyj dostarczonego kabla LAN lub oddzielnego kabla Ethernet, aby połączyć wyjście danych rozgałęźnika z portem sieciowym urządzenia, a wyjście zasilania DC podłącz do wejścia zasilania urządzenia. Upewnij się, że całkowity pobór mocy nie przekracza 60 W, a długość kabli nie przekracza 100 metrów.

Zalecenia

Używaj wyłącznie ze sprzętem PSE IEEE 802.3bt Type-4 PoE++ i zgodnym okablowaniem Cat5e/Cat6. Przed zmianą przełącznika DIP sprawdź wymagane napięcie wejściowe DC urządzenia docelowego, aby uniknąć uszkodzenia. Utrzymuj maksymalną długość kabla 100 m i potwierdź, że PSE może dostarczyć odpowiednią moc dla podłączonego urządzenia.
