Rozdzielacz sieciowy PLANET IPOE-173S Power over Ethernet PoE

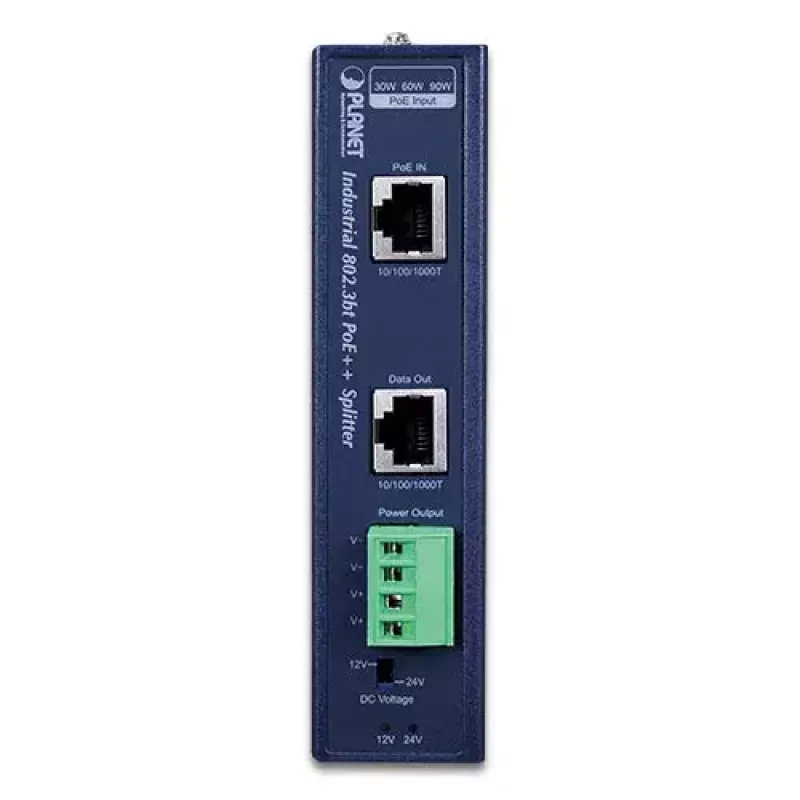

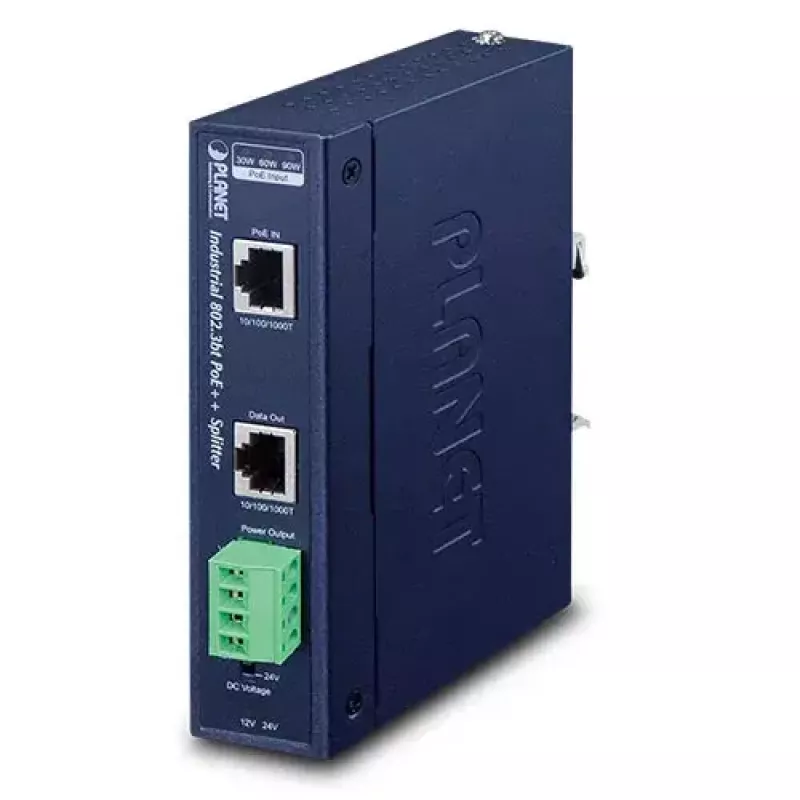

PLANET IPOE-173S to przemysłowy rozdzielacz Power over Ethernet (PoE++) zgodny ze standardem 802.3bt, który oddziela dane i zasilanie od źródła PSE 802.3bt PoE++ typu 4 za pośrednictwem kabla UTP. Zapewnia wybieralne napięcie wyjściowe DC 12 V lub 24 V za pomocą przełącznika DIP na panelu przednim i może dostarczyć łącznie do 70 W mocy do urządzeń nieobsługujących PoE. Rozdzielacz obsługuje pasywne łącza Ethernet 10/100/1000 Mb/s na odległość do 100 metrów i jest przystosowany do zastosowań przemysłowych z zakresem temperatury pracy od -40 do 75 °C. Umieszczony w kompaktowej metalowej obudowie o stopniu ochrony IP30, model IPOE-173S umożliwia montaż na szynie DIN lub na ścianie i współpracuje z okablowaniem Cat5/Cat5e/Cat6.

Zalety

IPOE-173S umożliwia wdrażanie urządzeń nieobsługujących PoE o wysokim poborze mocy bez dodatkowego okablowania AC, pobierając moc PoE++ i dostarczając ją przez gniazdo DC oraz 4-pinowy blok zaciskowy. Wybieralne napięcie wyjściowe 12 V/24 V zwiększa elastyczność zastosowań, a możliwość podwójnego wyjścia pozwala na współdzielenie do 70 W między dwa urządzenia. Urządzenie jest wytrzymałe, przystosowane do środowisk przemysłowych, obsługuje transmisję danych Gigabit Ethernet i mieści się w ograniczonej przestrzeni szafy dzięki smukłej konstrukcji i wielu opcjom montażu.

Zastosowanie

• Wysokoprądowe kamery szybkoobrotowe PTZ
• Klienci typu thin client i komputery All-in-One (AIO) z ekranem dotykowym
• Zdalne wyświetlacze oznakowania cyfrowego
• Kamery IP z dodatkowymi grzałkami lub wentylatorami i silnikami obrotu/pochylenia
• Nieobsługujące PoE urządzenia sieciowe wymagające wyższego napięcia stałego

Kluczowe specyfikacje

• Standard: IEEE 802.3bt (PoE++), obsługa 10/100/1000 Mb/s
• Napięcie wyjściowe: wybieralne 12 V lub 24 V DC
• Maksymalna moc wyjściowa: 70 W łącznie
• Maksymalny prąd wyjściowy: do 5,8 A (w zależności od wybranego napięcia)
• Kabel: Cat5 / Cat5e / Cat6, do 100 m
• Temperatura pracy: -40 do 75 °C
• Obudowa: metalowa, IP30; montaż: na szynie DIN lub na ścianie
• Waga: 0,445 kg; kolor: niebieski

Sposób użycia

Podłącz port danych RJ45 rozdzielacza IPOE-173S do źródła PSE PoE++ (iniektor lub przełącznik) za pomocą kabla Cat5/5e/6. Ustaw przełącznik DIP na panelu przednim na wymagane napięcie wyjściowe (12 V lub 24 V). Użyj gniazda DC lub 4-pinowego bloku zaciskowego do zasilania urządzeń nieobsługujących PoE; port LAN RJ45 w rozdzielaczu przesyła jedynie dane do urządzenia. W przypadku wykorzystania podwójnego wyjścia rozdziel dostępną moc między dwa wyjścia, upewniając się, że ich łączny pobór nie przekracza 70 W. Utrzymuj długość kabla od źródła PSE w granicach 100 metrów, aby zapewnić niezawodne dostarczanie zasilania.

Zalecenia

Stosuj ze źródłem PSE zgodnym z IEEE 802.3bt (iniektorem lub przełącznikiem PoE++), aby zapewnić prawidłową negocjację mocy. Sprawdź wymagania zasilania podłączonych urządzeń przed wyborem napięcia 12 V lub 24 V i upewnij się, że łączne obciążenie rozdzielacza nie przekracza 70 W. Zainstaluj urządzenie w miejscu uwzględniającym jego zakres temperatury pracy i zapewnij odpowiednią wentylację wokół metalowej obudowy.
