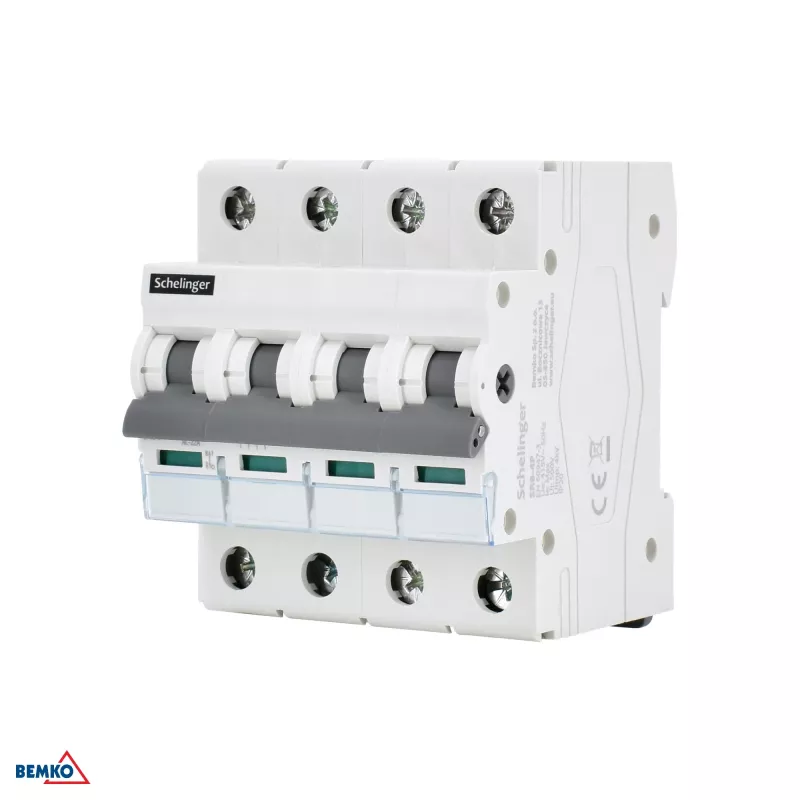

SCHELINGER A11-SR8-4P-100 4-biegunowy 100A Odłącznik izolacyjny

SCHELINGER A11-SR8-4P-100 to wysokiej jakości 4-biegunowy odłącznik izolacyjny o prądzie znamionowym 100A, przeznaczony do niezawodnego wyłączania głównego i odłączania w systemach dystrybucji energii elektrycznej. Zgodny z IEC/EN 60947-3, ten solidny element zapewnia bezpieczną izolację obwodów podczas konserwacji lub awaryjnego wyłączania. Kompaktowa konstrukcja 4-modułowa pasuje do standardowych obudów z szyną DIN (TH35), co czyni go idealnym do zastosowań przemysłowych, komercyjnych i mieszkaniowych.

Zalety

Ten odłącznik izolacyjny oferuje wyjątkową trwałość z żywotnością mechaniczną 20 000 cykli i elektryczną 10 000 cykli. Ochrona przednia IP40 i ochrona zacisków IP20 zapewniają bezpieczeństwo przed kurzem i przypadkowym kontaktem. Z znamionowym napięciem udarowym wytrzymywanym 6 kV i wytrzymałością zwarciową 10 kA (1s) zapewnia niezawodną pracę w warunkach zwarciowych. Szeroki zakres temperatur pracy (-25°C do +50°C) gwarantuje funkcjonalność w różnych środowiskach.

Zastosowanie

• Wyłącznik główny/odłącznik w rozdzielnicach
• Przemysłowe panele sterownicze
• Systemy elektryczne budynków komercyjnych
• Instalacje energii odnawialnej (np. fotowoltaika)
• Odłączanie konserwacyjne maszyn

Kluczowe specyfikacje

• Liczba biegunów: 4P
• Prąd znamionowy (In): 100 A
• Napięcie robocze (Ue): 400 V AC
• Napięcie izolacji (Ui): 690 V AC
• Napięcie udarowe wytrzymywane (Uimp): 6 kV
• Wytrzymałość zwarciowa (Icw): 10 kA (1s)
• Zgodność z normami: IEC/EN 60947-3
• Sposób montażu: Szyna DIN (TH35)
• Szerokość modułowa: 4 moduły
• Zdolność zacisków: 1,5 - 50 mm²
• Żywotność elektryczna: 10 000 cykli
• Żywotność mechaniczna: 20 000 cykli
• Stopień ochrony (przód): IP40
• Stopień ochrony (zaciski): IP20
• Zakres temperatur pracy: -25°C do +50°C
• Częstotliwość: 50/60 Hz

Zalecenia

Aby uzyskać optymalną wydajność, należy zapewnić odpowiedni moment dokręcania podczas podłączania zacisków (patrz wytyczne producenta). Ten wyłącznik nadaje się do stosowania jako główny odłącznik zgodnie z lokalnymi przepisami elektrycznymi. Zawsze sprawdzać kompatybilność z urządzeniami zabezpieczającymi nadrzędnymi.
