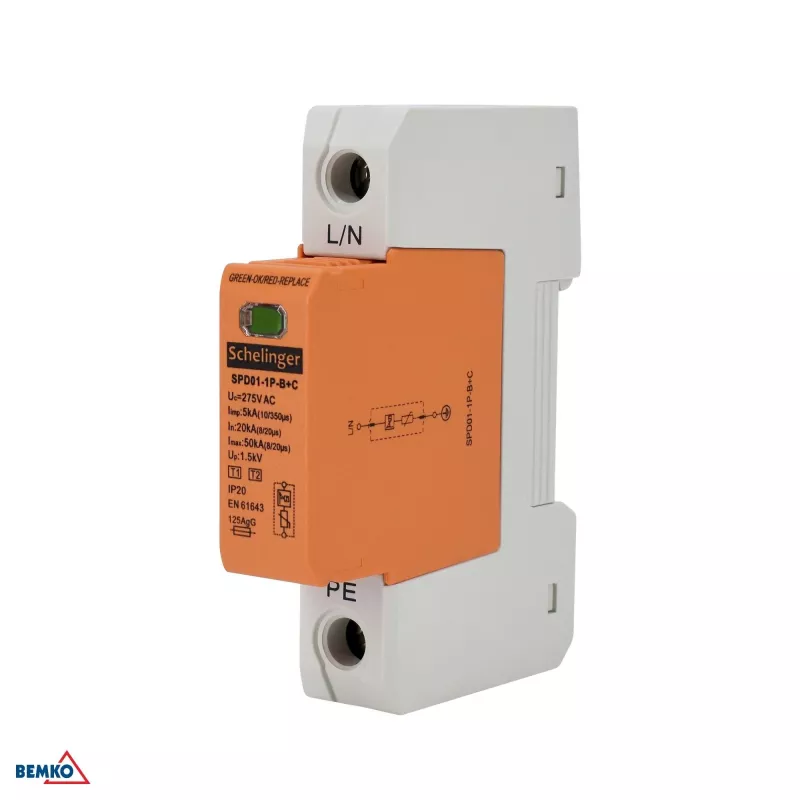

SCHELINGER A51-SPD01-1P-B+C Ogranicznik Przepięć Typu 1+2 1-Biegunowy 5kA (10/350) Klasa B+C

Ogranicznik przepięć typu 1+2 zaprojektowany do ochrony podstawowej i dodatkowej w niskonapięciowych systemach rozdzielczych. Jego zdolność do odprowadzania prądu udarowego 5 kA (przebieg 10/350 µs) bezpiecznie odprowadza częściowe prądy piorunowe, a jednomodularna konstrukcja 1-biegunowa pasuje do standardowych szyn DIN 35 mm, co umożliwia szybki montaż.

Zalety

Łączy ochronę klasy I i klasy II w jednym module o szerokości 18 mm, zmniejszając zapotrzebowanie na miejsce w rozdzielnicy i upraszczając okablowanie. Wizualny wskaźnik stanu zapewnia natychmiastową informację o gotowości ochrony, a czas reakcji <25 ns gwarantuje, że czułe urządzenia znajdujące się dalej w instalacji są chronione przed szybkimi przepięciami przejściowymi. Dzięki zdolności wytrzymania prądu zwarciowego 50 kA i kompatybilności z bezpiecznikami zapasowymi do 125 A gG, niezawodnie integruje się w wymagających instalacjach elektrycznych.

Zastosowanie

• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych, komercyjnych i przemysłowych
• Ochrona instalacji elektrycznych na granicy stref ochrony odgromowej LPZ 0–1 i LPZ 1–2
• Zastosowania wymagające zgodności z IEC/EN 61643-11 dla ograniczników przepięć
• Systemy o napięciu znamionowym 230 V AC i maksymalnym napięciu ciągłym 275 V AC

Kluczowe specyfikacje

• Typ SPD: Typ 1 + Typ 2 (T1+T2), Klasa I + Klasa II (B+C)
• Liczba biegunów: 1 (1P)
• Prąd udarowy (Iimp): 5 kA (10/350 µs)
• Znamionowy prąd wyładowczy (In): 20 kA (8/20 µs)
• Maksymalny prąd wyładowczy (Imax): 40 kA (8/20 µs)
• Poziom ochrony napięciowej (Up): ≤ 1,5 kV
• Czas reakcji: <25 ns
• Zdolność wytrzymania prądu zwarciowego (Icc): 50 kA
• Montaż: szyna DIN 35 mm, szerokość modułu 1 moduł (18 mm)
• Wskaźnik stanu: wizualny (zielony/czerwony)
• Zakres temperatur pracy: -40°C do +80°C
• Stopień ochrony: IP20
• Zgodność z normami: IEC/EN 61643-11
• Maks. bezpiecznik zapasowy: 125 A gG

Zalecenia

Aby uzyskać optymalną ochronę, zainstaluj ten ogranicznik przepięć przy wejściu zasilania lub w rozdzielnicy głównej, utrzymując jak najkrótsze przewody połączeniowe. Połącz go z odpowiednim zabezpieczeniem nadprądowym (maks. 125 A gG) i regularnie sprawdzaj wskaźnik wizualny, aby potwierdzić stan gotowości.
