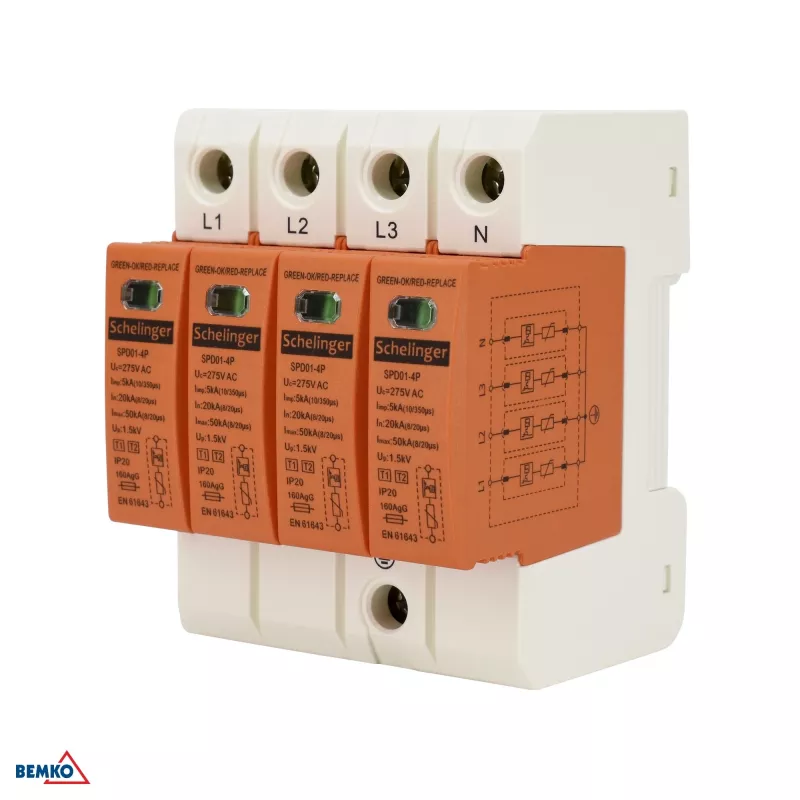

SCHELINGER Ogranicznik przepięć 4P 5kA (10/350) Klasa T1+T2 (B+C)

Ogranicznik przepięć SCHELINGER A51-SPD01-4P-B+C to wysokowydajne urządzenie ochrony przeciwprzepięciowej (SPD) zaprojektowane do ochrony instalacji elektrycznych przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi. Łącząc ochronę typu 1 i typu 2 w jednym kompaktowym urządzeniu, zapewnia niezawodną ochronę przed przepięciami w rozdzielnicach głównych budynków z zewnętrznymi systemami ochrony odgromowej.

Zalety

To SPD zapewnia podwójną ochronę (T1+T2) w konfiguracji 4-biegunowej, oszczędzając miejsce i koszty instalacji. Z prądem impulsowym 5 kA (10/350 µs) na biegun i maksymalnym prądem wyładowczym 40 kA (8/20 µs) gwarantuje solidną ochronę zarówno przed wyładowaniami o wysokiej energii, jak i częstymi przepięciami przejściowymi. Wizualny wskaźnik stanu (zielony/czerwony) umożliwia szybką kontrolę stanu pracy.

Zastosowanie

• Rozdzielnice główne w budynkach mieszkalnych, komercyjnych i przemysłowych
• Instalacje z zewnętrznymi systemami ochrony odgromowej (LPS)
• Systemy trójfazowe TN-S, TN-C, TN-C-S i TT
• Ochrona wrażliwych urządzeń elektronicznych przed uszkodzeniami spowodowanymi przepięciami

Kluczowe specyfikacje

• Typ SPD: Typ 1 + Typ 2 (T1+T2) zgodnie z PN-EN 61643-11
• Liczba biegunów: 4P (3L+N+PE)
• Prąd impulsowy (Iimp) (10/350 µs): 5 kA na biegun
• Znamionowy prąd wyładowczy (In) (8/20 µs): 20 kA na biegun
• Maksymalny prąd wyładowczy (Imax) (8/20 µs): 40 kA na biegun
• Maksymalne napięcie pracy ciągłej (Uc): 275 V AC
• Poziom ochrony napięciowej (Up): < 1,5 kV
• Napięcie znamionowe (Un): 230/400 V AC
• Technologia: warystor (MOV)
• Montaż: szyna DIN (TH35)
• Liczba modułów: 4 TE
• Zdolność zwarciowa (Isccr): 50 kA
• Maksymalny bezpiecznik zapasowy: 125 A gL/gG

Zalecenia

Dla optymalnej ochrony należy zainstalować to SPD w rozdzielnicy głównej jak najbliżej wejścia zasilania. Zapewnić właściwą koordynację z dalszymi SPD typu 2 lub 3. Zawsze przestrzegać lokalnych przepisów elektrycznych i wytycznych producenta.
