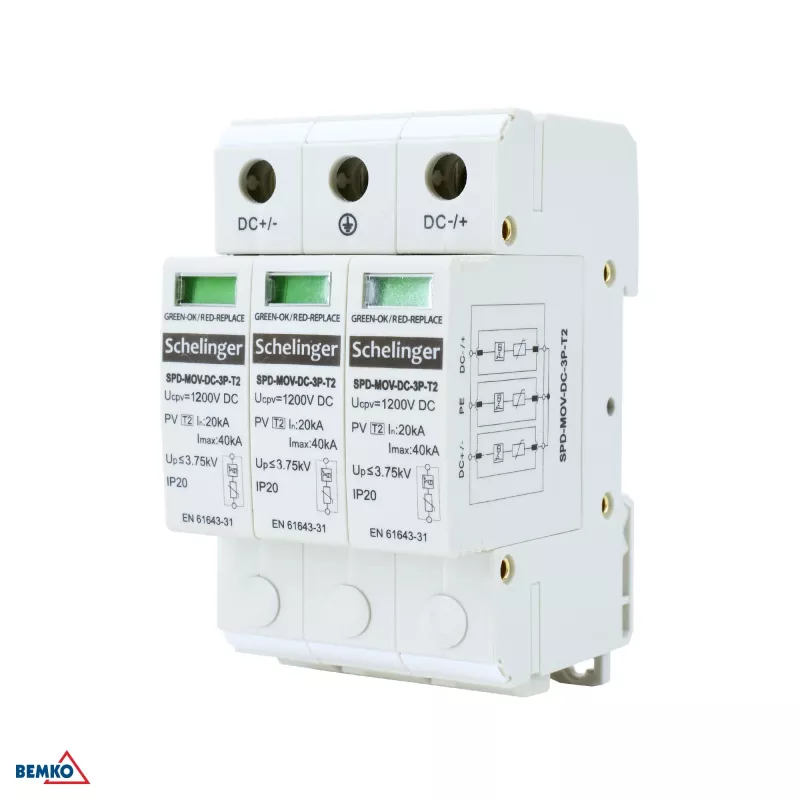

SCHELINGER 3P DC 1200V Typ 2 Ogranicznik Przepięć (SPD) do Systemów PV

SCHELINGER A53-SPD-MOV-DC-3P-T2 to wysokiej jakości 3-biegunowy ogranicznik przepięć DC przeznaczony do systemów fotowoltaicznych. Zapewnia niezawodną ochronę przed przepięciami przejściowymi, gwarantując bezpieczeństwo i długowieczność instalacji solarnej.

Zalety

Ten ogranicznik przepięć typu 2 oferuje solidną ochronę z maksymalnym prądem wyładowczym 40 kA i poziomem ochrony napięciowej ≤4,0 kV. Kompaktowa konstrukcja do montażu na szynie DIN oraz wizualna sygnalizacja stanu ułatwiają instalację i monitorowanie. Urządzenie zapewnia ochronę w trybie wspólnym i różnicowym, zabezpieczając wszystkie przewody.

Zastosowanie

• Systemy fotowoltaiczne DC do 1200 V
• Rozdzielnice główne i podrozdzielnice w instalacjach solarnych
• Komercyjne i domowe panele PV

Kluczowe specyfikacje

• Typ produktu: Ogranicznik przepięć (SPD)
• Zastosowanie: Systemy fotowoltaiczne (PV) DC
• Klasa ochrony: Typ 2 (T2)
• Liczba biegunów: 3-biegunowy (3P)
• Maksymalne napięcie ciągłej pracy (Uc): 1200 V DC
• Prąd znamionowy wyładowczy (In): 20 kA (8/20 µs)
• Maksymalny prąd wyładowczy (Imax): 40 kA (8/20 µs)
• Poziom ochrony napięciowej (Up): ≤ 4,0 kV
• Czas reakcji: < 25 ns
• Znamionowy prąd zwarciowy (Iscp): 10 kA
• Montaż: Szyna DIN 35 mm
• Zakres temperatur pracy: -40°C do +80°C
• Stopień ochrony: IP20
• Wskaźnik stanu: Wizualny (Zielony: OK, Czerwony: Awaria)
• Tryb ochrony: Wspólny (L+/PE, L-/PE) i różnicowy (L+/L-)
• Zgodność z normami: IEC 61643-11, EN 61643-11
• Materiał obudowy: Termoplastyk trudnopalny
• Przekrój zacisków: 4-35 mm² (przewód giętki/sztywny)
• Wbudowany odłącznik: Odłącznik termiczny

Zalecenia

W celu optymalnej ochrony systemu PV należy zainstalować ten ogranicznik przepięć na wejściu DC falownika oraz w skrzynce łączeniowej. Zapewnij prawidłowe uziemienie i przestrzegaj lokalnych przepisów elektrycznych.
