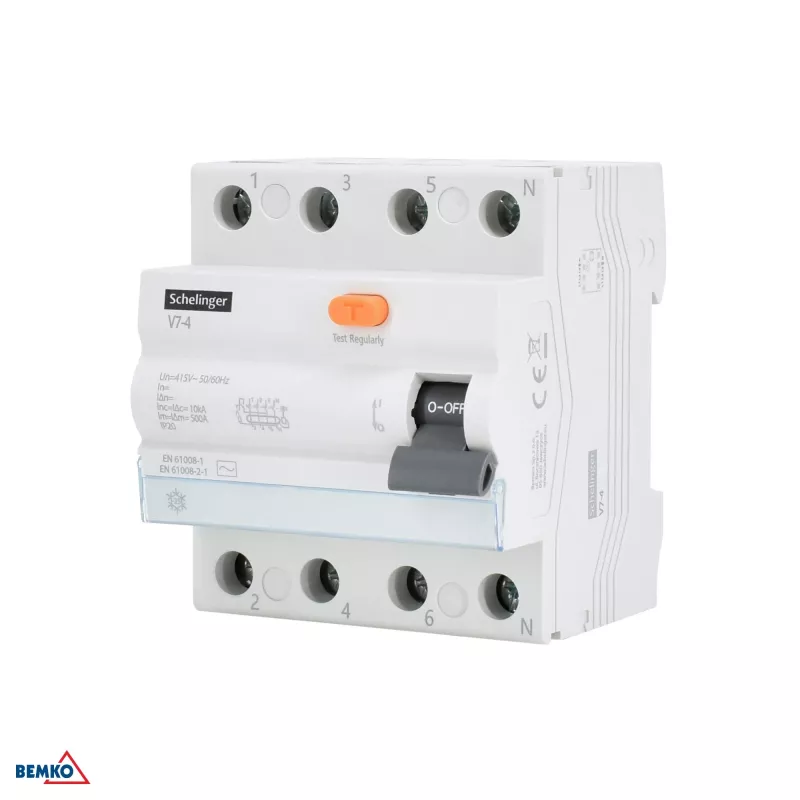

SCHELINGER Wyłącznik różnicowoprądowy AC 4P 63A 30mA

SCHELINGER A03-V7-4-63-030 to wysokiej jakości wyłącznik różnicowoprądowy (RCD) zapewniający niezawodną ochronę przed zwarciami doziemnymi. Dzięki czułości typu AC, 4 biegunom, prądowi znamionowemu 63 A i znamionowemu prądowi różnicowemu 30 mA gwarantuje bezpieczeństwo w instalacjach elektrycznych mieszkaniowych i komercyjnych. Zgodny z normami IEC/EN 61008-1.

Zalety

Wyzwalanie bezzwłoczne dla szybkiego odłączenia; solidny montaż na szynie DIN; mechaniczny wskaźnik zadziałania dla jasnego statusu; przycisk testowy do okresowej weryfikacji; wysoka zdolność zwarciowa (wytrzymałość na prąd zwarciowy 6 kA).

Zastosowanie

• Rozdzielnice mieszkaniowe
• Panele elektryczne komercyjne
• Szafy sterownicze przemysłowe
• Ochrona obwodów przed dotykiem pośrednim i ryzykiem pożaru

Kluczowe specyfikacje

• Typ RCD: AC
• Liczba biegunów: 4P (czterobiegunowy)
• Prąd znamionowy (In): 63 A
• Znamionowy prąd różnicowy zadziałania (IΔn): 30 mA
• Napięcie znamionowe (Ue): 230/400 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Sposób montażu: Szyna DIN (35 mm)
• Znamionowy prąd zwarciowy wytrzymywany (Inc): 6 kA
• Znamionowa zdolność załączania i wyłączania prądu różnicowego (IΔm): 500 A
• Charakterystyka wyzwalania: Bezzwłoczna
• Trwałość łączeniowa: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli
• Zdolność przyłączeniowa: 1-35 mm² (sztywny), 1-25 mm² (elastyczny)
• Zakres temperatury pracy: -25°C do +40°C
• Stopień ochrony: IP20 (zaciski), IP40 (obudowa po zamontowaniu)
• Zgodność z normami: IEC/EN 61008-1
• Przycisk testowy: Tak
• Wskaźnik zadziałania: Mechaniczna flag

Zalecenia

Dla optymalnego bezpieczeństwa testuj RCD kwartalnie za pomocą przycisku testowego. Zapewnij instalację przez wykwalifikowanego elektryka. Urządzenie nadaje się do stosowania w systemach TN, TT i IT.
