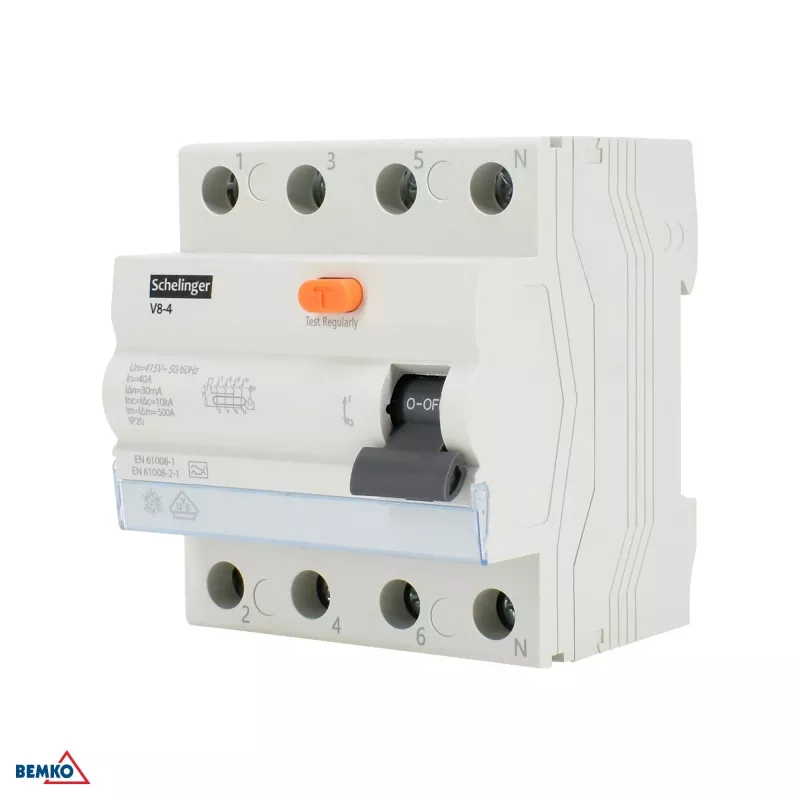

SCHELINGER Wyłącznik różnicowoprądowy typu A 4P 40A 30mA 10kA VDE

Wyłącznik różnicowoprądowy (RCCB) SCHELINGER typu A 4P 40A 30mA 10kA VDE to wysokiej jakości urządzenie ochronne zaprojektowane do niezawodnego wyłączania w przypadku zwarć doziemnych. Zapewnia ochronę przed dotykiem pośrednim oraz dodatkową ochronę przed dotykiem bezpośrednim, gwarantując bezpieczeństwo w instalacjach elektrycznych mieszkaniowych, komercyjnych i przemysłowych.

Zalety

Ten RCCB oferuje doskonałą ochronę dzięki czułości typu A, wykrywając zarówno prądy różnicowe przemienne, jak i pulsujące prądy stałe. Kompaktowa szerokość 4 modułów oszczędza miejsce na szynie DIN, a wyraźny wskaźnik zadziałania i przycisk testowy ułatwiają konserwację i testowanie. Dzięki wysokiej zdolności wyłączania 10 kA oraz zgodności z normami VDE i IEC/EN 61008-1 gwarantuje solidną wydajność i długoterminową niezawodność.

Zastosowanie

• Rozdzielnice mieszkaniowe
• Rozdzielnice budynków komercyjnych
• Szafy sterownicze przemysłowe
• Systemy wymagające ochrony różnicowoprądowej typu A

Kluczowe specyfikacje

• Typ produktu: Wyłącznik różnicowoprądowy (RCCB)
• Liczba biegunów: 4P (4-biegunowy)
• Prąd znamionowy (In): 40 A
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Typ prądu różnicowego: Typ A (przemienny i pulsujący stały)
• Znamionowa zdolność wyłączania zwarciowego (Icn): 10 kA
• Napięcie znamionowe (Un): 230/400 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Sposób montażu: Szyna DIN
• Normy: VDE, IEC/EN 61008-1
• Stopień ochrony: IP20
• Zakres temperatury pracy: -25°C do +40°C
• Zdolność przyłączeniowa zacisków: 25 mm² (sztywny), 16 mm² (elastyczny)
• Trwałość łączeniowa: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli
• Charakterystyka wyzwalania: Bezzwłoczna
• Wskaźnik: Wskaźnik zadziałania, przycisk testowy
• Szerokość w modułach: 4 moduły
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV

Zalecenia

Dla optymalnego bezpieczeństwa zawsze instaluj ten RCCB zgodnie z lokalnymi przepisami elektrycznymi i instrukcjami producenta. Zaleca się regularne testowanie (co miesiąc) przycisku testowego w celu zapewnienia prawidłowego działania.
