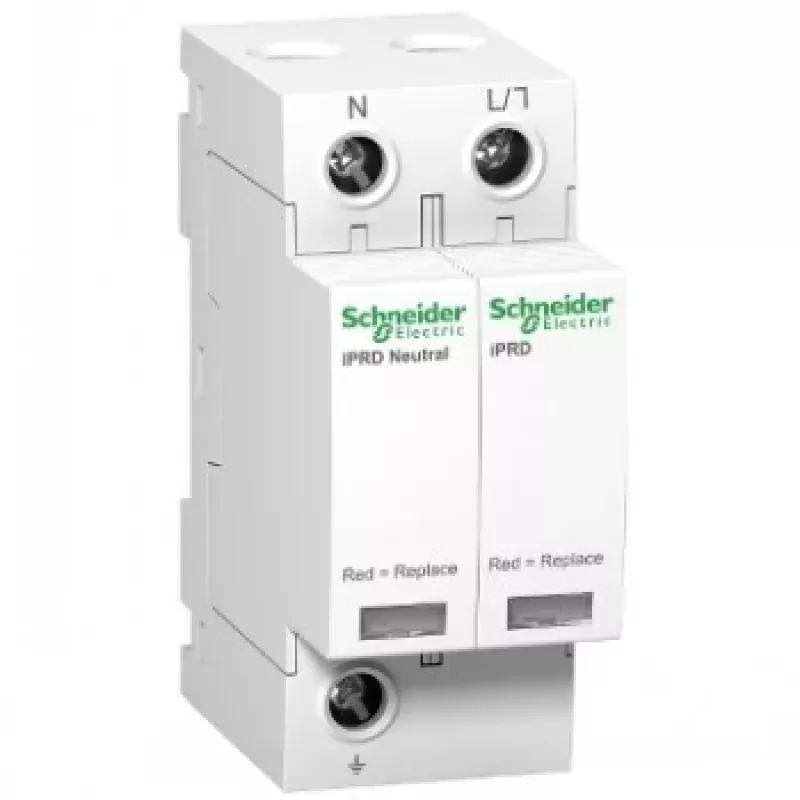

Schneider Electric Acti 9 iPRD Ogranicznik przepięć Typ 2+3 1P+N 8kA

Ogranicznik przepięć (SPD) Schneider Electric Acti 9 iPRD to wysokowydajny kombinowany ogranicznik typu 2+3, zaprojektowany do ochrony instalacji elektrycznych niskiego napięcia przed przepięciami przejściowymi. Przeznaczony do sieci 1-fazowych + neutralny (1P+N), to kompaktowe urządzenie montowane na szynie DIN zapewnia zarówno ochronę główną, jak i drobną w jednym urządzeniu, upraszczając instalację i oszczędzając miejsce.

Zalety

Łączy ochronę typu 2 i typu 3 w jednym module, zmniejszając potrzebę stosowania wielu urządzeń. Posiada wymienny wkład ułatwiający konserwację oraz wizualny wskaźnik stanu (zielona/czerwona flaga) do szybkiej kontroli działania. Zgodny z normami IEC 61643-11 i EN 61643-11, zapewniając niezawodną pracę.

Zastosowanie

• Rozdzielnice elektryczne w budynkach mieszkalnych i komercyjnych
• Ochrona wrażliwych urządzeń elektronicznych
• Systemy jednofazowe TN i TT

Kluczowe specyfikacje

• Typ SPD: Typ 2 + Typ 3
• Konfiguracja sieci: 1P+N (1-faza + neutralny)
• Maksymalne napięcie pracy ciągłej (Uc): 275 V AC
• Prąd znamionowy wyładowczy (In): 5 kA (L-N, N-PE)
• Maksymalny prąd wyładowczy (Imax): 8 kA (L-N, N-PE)
• Poziom ochrony napięciowej (Up): <1,2 kV (L-N), <1,5 kV (N-PE)
• Zdolność wytrzymywania prądu zwarciowego (Isccr): 50 kA
• Montaż: szyna DIN, 2 moduły (36 mm)
• Stopień ochrony: IP20 (zaciski), IP40 (przód)
• Temperatura pracy: -25 do 60 °C
• Technologia: warystor metalowo-tlenkowy (MOV)

Zalecenia

Aby uzyskać optymalną ochronę, zainstaluj ten SPD w głównej rozdzielnicy. Zapewnij prawidłowe uziemienie i połączenia wyrównawcze zgodnie z lokalnymi przepisami. Regularnie sprawdzaj wskaźnik stanu i wymień wkład, jeśli widoczna jest czerwona flaga.
