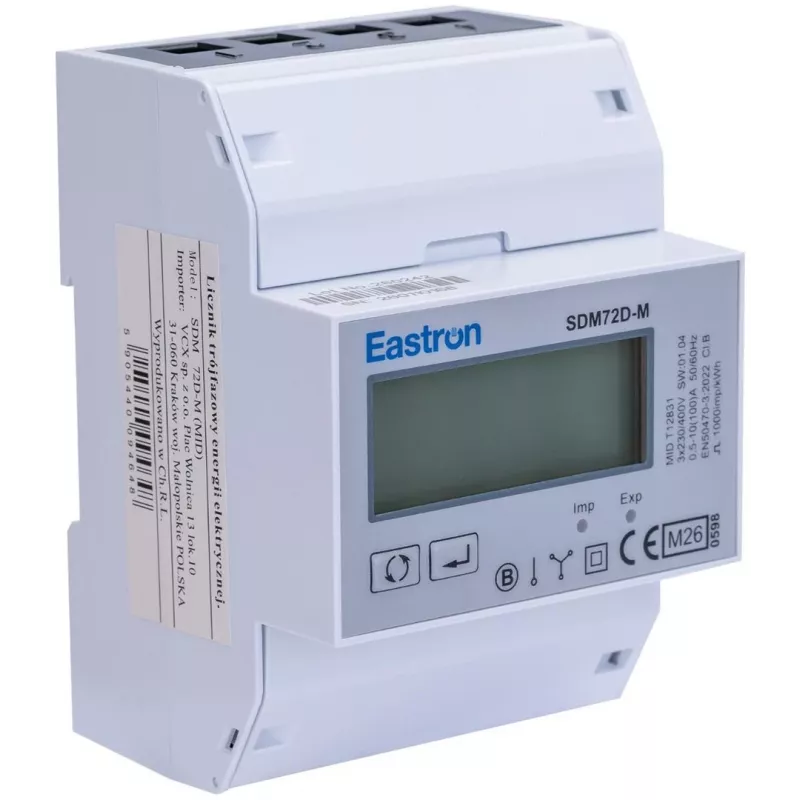

SDM 72 DM MID Trójfazowy Licznik Energii Modbus

SDM 72 DM MID to kompaktowy, trójfazowy licznik energii montowany na szynie DIN, przeznaczony do dokładnego pomiaru energii czynnej i biernej w zastosowaniach komercyjnych i przemysłowych. Dzięki bezpośredniemu podłączeniu do 100A i komunikacji Modbus RTU umożliwia bezproblemową integrację z systemami zarządzania energią. Certyfikat MID (Moduł B + D) do celów rozliczeniowych.

Zalety

Wysoka dokładność klasy 1 (energia czynna) i klasy 2 (energia bierna) zapewnia wiarygodne dane rozliczeniowe. Podświetlany wyświetlacz LCD zapewnia czytelny odczyt wszystkich mierzonych parametrów. Dwa konfigurowalne wyjścia impulsowe S0 umożliwiają zdalne monitorowanie. Interfejs Modbus RTU ułatwia rejestrację danych i integrację systemową.

Zastosowania

• Podliczniki w budynkach komercyjnych
• Przemysłowe monitorowanie energii
• Monitorowanie systemów fotowoltaicznych
• Systemy zarządzania budynkiem (BMS)
• Alokacja kosztów i rozliczenia

Kluczowe specyfikacje

• Pomiar: Trójfazowy (3- lub 4-przewodowy)
• Podłączenie: Bezpośrednie do 100A
• Napięcie: 3x230/400V AC, 50/60 Hz
• Dokładność: Klasa 1 (IEC 62053-21) / Klasa B (EN 50470-3) czynna; Klasa 2 (IEC 62053-23) bierna
• Komunikacja: Modbus RTU (RS485)
• Wyjścia impulsowe: 2x S0 (konfigurowalne)
• Wyświetlacz: Podświetlany LCD
• Montaż: Szyna DIN (EN 60715), 4 moduły (72mm)
• Temperatura pracy: -25°C do +55°C
• Stopień ochrony: IP51 (przód), IP20 (zaciski)
• Certyfikat MID: Tak (Moduł B + D)

Zalecenia

Dla optymalnej wydajności należy używać z kompatybilnym urządzeniem nadrzędnym Modbus i zapewnić prawidłowe okablowanie zgodnie z instrukcją instalacji. Licznik obsługuje konfiguracje 3-fazowe 4-przewodowe i 3-fazowe 3-przewodowe.
