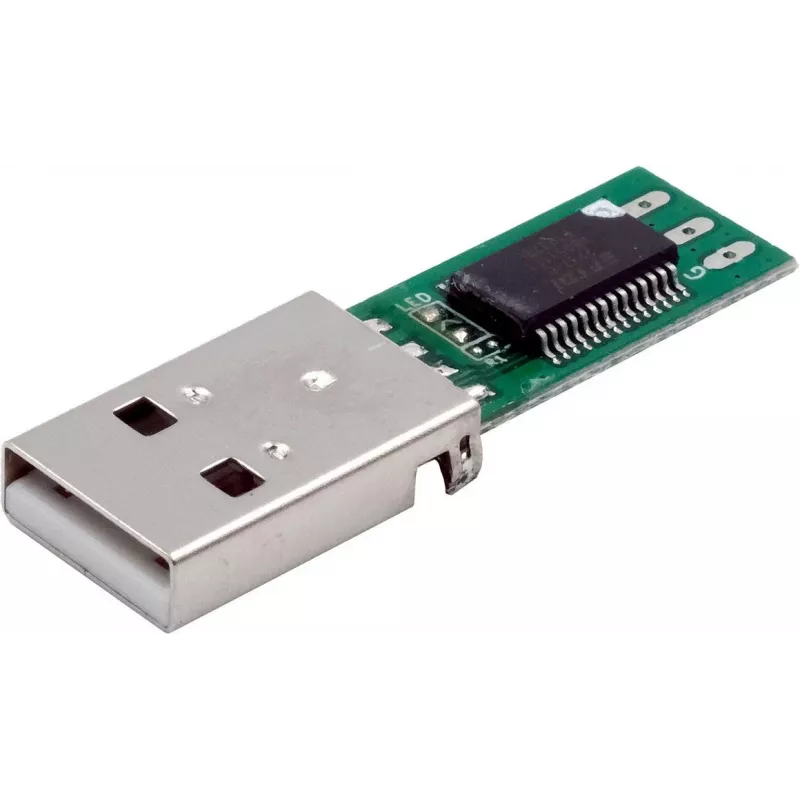

Serial RS-485 Converter Board Exsys EX-13102 USB do 1S z chipsetem FTDI

Exsys EX-13102 to kompaktowa płyta konwertera USB na 1S Serial RS-485 zbudowana w oparciu o chipset FTDI. Zapewnia interfejs USB do podłączania pojedynczej różnicowej linii danych RS-485 do komputera PC lub hosta wbudowanego. Płytka została zaprojektowana do integracji w prototypach, sprzęcie sterującym i zestawach diagnostycznych, gdzie wymagane jest pojedyncze łącze RS-485 i oferuje niezawodną komunikację szeregową USB ze standardowymi sterownikami obsługiwanymi przez główne systemy operacyjne.

Zalety

Płytka konwertera wykorzystuje chipset FTDI, który zapewnia szerokie wsparcie sterowników i stabilny transfer danych. Kompaktowa konstrukcja z otwartą płytką ułatwia integrację w obudowach lub mocowaniach testowych. Dzięki pojedynczemu kanałowi RS-485 płytka zmniejsza złożoność w sieciach punkt-punkt lub prostych sieciach wielopunktowych i nadaje się do szeregowej komunikacji przemysłowej o niskich i średnich prędkościach. Interfejs USB dostarcza zasilanie i dane za pomocą jednego połączenia, redukując potrzebę okablowania.

Nadaje się do

• Podłączania czujników i elementów wykonawczych RS-485 do komputera w celu konfiguracji lub monitorowania
• Programowania i aktualizacji oprogramowania układowego urządzeń z interfejsami RS-485
• Testów diagnostycznych i rejestrowania danych w środowisku laboratoryjnym lub warsztatowym
• Integracji w prototypach, szafach sterowniczych lub sprzęcie niestandardowym z pojedynczą linią RS-485

Kluczowe specyfikacje

• Interfejs: USB (host) do jednokanałowego różnicowego portu szeregowego RS-485
• Chipset: kontroler USB na szeregowy oparty na FTDI
• Forma: kompaktowa płyta konwertera odpowiednia do integracji
• Zasilanie: zasilany przez USB (nie wymaga oddzielnego zasilacza dla samego konwertera)
• Poziomy sygnałów: standardowe przemysłowe różnicowe sygnalizacja RS-485
• Obsługiwane systemy operacyjne: sterowniki dostępne dla popularnych systemów operacyjnych

Jak używać

Podłącz płytkę do komputera hosta za pomocą standardowego kabla USB; host wykryje urządzenie szeregowe USB FTDI i zainstaluje lub załaduje odpowiedni sterownik. Podłącz parę różnicową RS-485 A i B z płytki do urządzenia docelowego lub magistrali, przestrzegając właściwej polaryzacji i zalecanych praktyk terminacji dla linii RS-485. Jeśli na tej samej magistrali znajduje się wiele urządzeń, zapewnij unikalne adresowanie i właściwą topologię magistrali. Użyj standardowego oprogramowania terminala szeregowego lub aplikacji niestandardowych, aby otworzyć wirtualny port COM udostępniany przez konwerter i skonfigurować szybkość transmisji, parzystość i bity stopu zgodnie z urządzeniem RS-485.

Zalecenia

W celu niezawodnego działania użyj skrętki do okablowania RS-485, zakończ linię odpowiednim rezystorem na każdym końcu magistrali, jeśli jest to wymagane, i utrzymuj długości kabli oraz topologię sieci zgodnie ze specyfikacjami RS-485. Podczas integracji w obudowie zapewnij odciążenie naprężeń dla połączeń USB i RS-485 oraz wentylację, jeśli płytka jest używana w ograniczonej przestrzeni. Przed wdrożeniem w zautomatyzowanych systemach zweryfikuj instalację sterownika na hoście.
