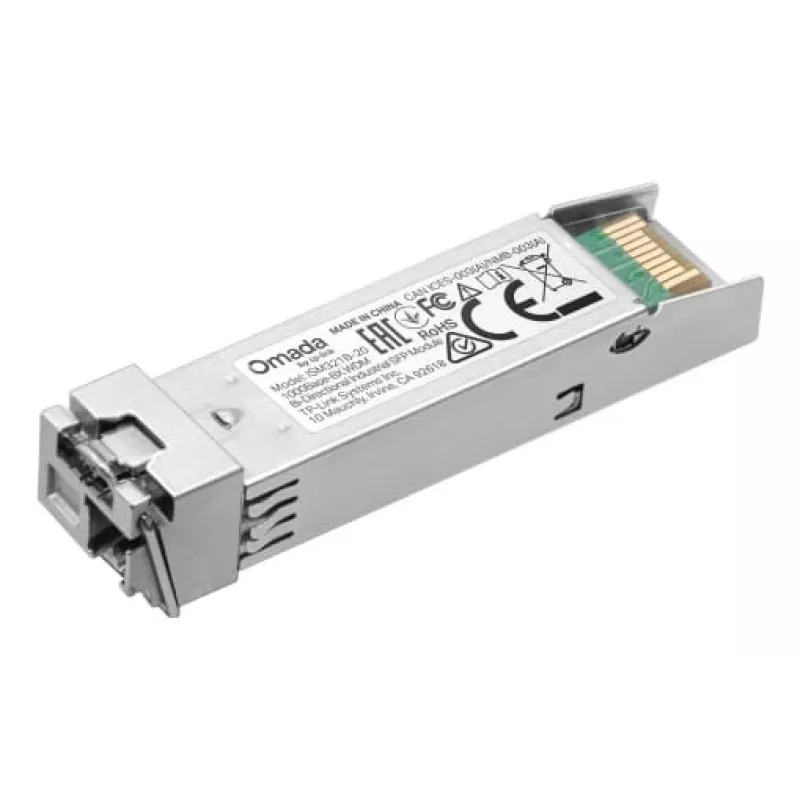

SFP Fiber transceiver TP-LINK ISM321B-20, WDM Bi-Directional, 20 km, 1.25Gb, LC (UPC), SMF

TP-LINK ISM321B-20 to moduł nadajnika światłowodowego SFP z możliwością wymiany podczas pracy, zaprojektowany do łączy Ethernet na światłowodzie jednomodowym (SMF). Obsługuje dwukierunkową transmisję WDM z szybkością 1,25 Gb/s (IEEE 802.3z) na maksymalną odległość 20 km przy użyciu złącza LC (UPC) i światłowodu 9/125 µm. Moduł jest zasilany napięciem 3,3 V i pracuje w szerokim zakresie temperatur, w kompaktowej obudowie SFP (56,4 × 13,4 × 11 mm).

Zalety

Moduł obsługuje wymianę podczas pracy, co ułatwia konserwację i wymianę bez wyłączania urządzeń sieciowych. Konstrukcja na światłowód jednomodowy ze złączem LC (UPC) i dwukierunkową transmisją WDM zmniejsza złożoność okablowania, zapewniając jednocześnie łącza na duże odległości do 20 km. Kompaktowe wymiary SFP i szeroki zakres temperatur pracy sprawiają, że moduł nadaje się do różnych środowisk instalacji.

Zastosowanie

• Przedłużanie łączy Ethernet między przełącznikami a routerami w sieciach kampusowych
• Połączenia światłowodowe na duże odległości dla dostawców usług internetowych i operatorów
• Szkieletowe łącza korporacyjne i łącza w górę w centrach danych

Kluczowe specyfikacje

• Format: SFP (Small Form-factor Pluggable)
• Przepustowość: 1,25 Gb/s (1250 Mbit/s, IEEE 802.3z)
• Typ transmisji: dwukierunkowa WDM
• Maksymalny zasięg: 20 km
• Typ światłowodu: światłowód jednomodowy (9/125 µm)
• Złącze: LC (UPC)
• Interfejs: światłowodowy SFP
• Napięcie robocze: 3,3 V
• Zakres temperatur pracy: -40 do 85 °C
• Wilgotność względna (praca/przechowywanie): 5–85%
• Wymiary (szer. × gł. × wys.): 56,4 × 13,4 × 11 mm

Sposób użycia

Włóż moduł nadajnika SFP TP-LINK ISM321B-20 do gniazda SFP w kompatybilnym przełączniku, routerze lub klatce nadajnika, gdy urządzenie jest włączone, jeśli obsługiwana jest wymiana podczas pracy. Podłącz jednomodowe kable światłowodowe LC (9/125 µm) do złącza LC (UPC), zachowując prawidłową polaryzację dla łączy dwukierunkowych WDM. Sprawdź stan łącza za pomocą interfejsu urządzenia hosta i monitoruj poziomy optyczne oraz alarmy zgodnie z narzędziami do zarządzania siecią.

Zalecenia

W celu niezawodnego działania używaj wysokiej jakości światłowodu jednomodowego (9/125 µm) ze złączami LC (UPC) i przestrzegaj procedur czyszczenia przed podłączeniem. Dopasuj długość fali nadajnika i parę WDM prawidłowo na obu końcach oraz przestrzegaj wytycznych producenta dotyczących ochrony ESD podczas obsługi i instalacji.
