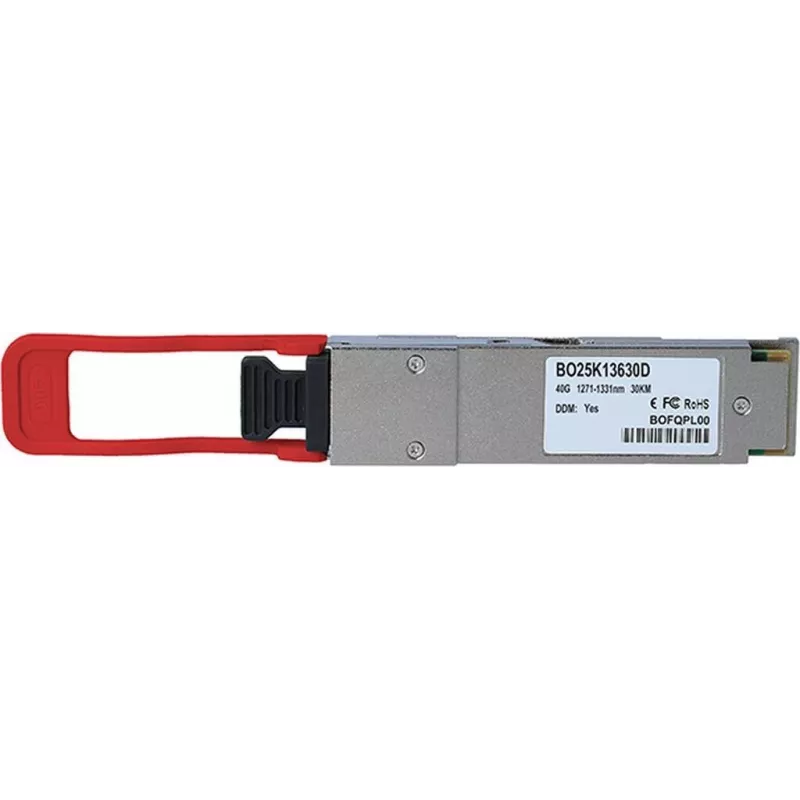

Sieciowy nadajnik-odbiornik QSFP BlueOptics BO25K13630D 40GBASE-ER4L 40 Gb/s 1310 nm 30 km

BlueOptics BO25K13630D to sieciowy nadajnik-odbiornik QSFP zaprojektowany zgodnie ze specyfikacją 40GBASE-ER4L dla długozasięgowych łączy optycznych. Działając na długości fali 1310 nm, moduł zapewnia łączną przepustowość 40 Gb/s w światłowodzie jednomodowym na odległość do 30 km. Nadajnik-odbiornik wykorzystuje obudowę QSFP z możliwością podłączania na gorąco, co ułatwia instalację i wymianę w przełącznikach, routerach i sprzęcie optycznym używanym w łączach w górę centrów danych, sieciach metropolitalnych i operatorskich.

Zalety

Nadajnik-odbiornik obsługuje standardową wydajność 40GBASE-ER4L, zapewniając niezawodną transmisję na duże odległości, z przewidywalną charakterystyką sygnału przy 1310 nm i rozszerzonym zasięgu do 30 km przez światłowód jednomodowy. Jego obudowa QSFP z możliwością podłączania na gorąco umożliwia instalację i wyjmowanie bez użycia narzędzi, skracając przestoje podczas modernizacji lub wymiany. Moduł nadaje się do urządzeń o dużej gęstości portów dzięki kompaktowej konstrukcji i umożliwia agregację czterech ścieżek 10 G w łącze 40 G, zapewniając kompatybilność z infrastrukturą wykorzystującą optykę równoległą lub agregację ścieżek.

Zastosowanie

• Łącza w górę centrów danych i połączenia międzywarstwowe wymagające łączy dalekiego zasięgu
• Metropolitalne i regionalne sieci optyczne łączące lokalizacje oddalone nawet o 30 km
• Sieci dostępu i agregacji operatorskiej, gdzie wykorzystywana jest przepustowość 40 Gb/s i światłowód jednomodowy
• Modernizacja sprzętu i wymiana nadajników-odbiorników w przełącznikach i routerach z możliwością wymiany na gorąco

Kluczowe specyfikacje

• Obudowa: QSFP (z możliwością podłączania na gorąco)
• Standard: 40GBASE-ER4L
• Łączna szybkość transmisji danych: 40 Gb/s
• Długość fali roboczej: 1310 nm
• Maksymalna odległość łącza: do 30 km przez światłowód jednomodowy
• Medium transmisyjne: światłowód jednomodowy
• Konfiguracja ścieżek: 4 ścieżki zagregowane do 40 G

Sposób użycia

Przed instalacją sprawdź, czy urządzenie docelowe obsługuje nadajniki-odbiorniki QSFP i specyfikację 40GBASE-ER4L. Chwytaj nadajnik-odbiornik za obudowę i unikaj dotykania interfejsów optycznych; zatyczki przeciwpyłowe pozostaw na miejscu aż do podłączenia. Włóż moduł do kompatybilnego gniazda QSFP, aż zatrzaśnie się i zablokuje; podłącz kable światłowodowe jednomodowe z odpowiednimi złączami do portów optycznych. Po włożeniu sprawdź negocjację łącza i prawidłowe poziomy sygnału za pomocą interfejsu zarządzania urządzenia nadrzędnego lub narzędzi monitorujących. Aby wyjąć moduł, jeśli jest to wymagane przez urządzenie, wyłącz odpowiedni port, odblokuj moduł i wyciągnij go prosto, trzymając za obudowę.

Zalecenia

Używaj światłowodu jednomodowego z odpowiednimi typami złączy i czystymi powierzchniami czołowymi, aby osiągnąć określony zasięg 30 km. Pracuj w zakresach temperatury i mocy zalecanych przez producenta oraz przeprowadzaj kontrole mocy optycznej i bitowej stopy błędów podczas początkowego wdrożenia i po wszelkich znaczących pracach kablowych. Przechowuj zapasowe zatyczki przeciwpyłowe i nieużywane nadajniki-odbiorniki w opakowaniach antystatycznych, aby chronić powierzchnie optyczne i elementy elektroniczne.
