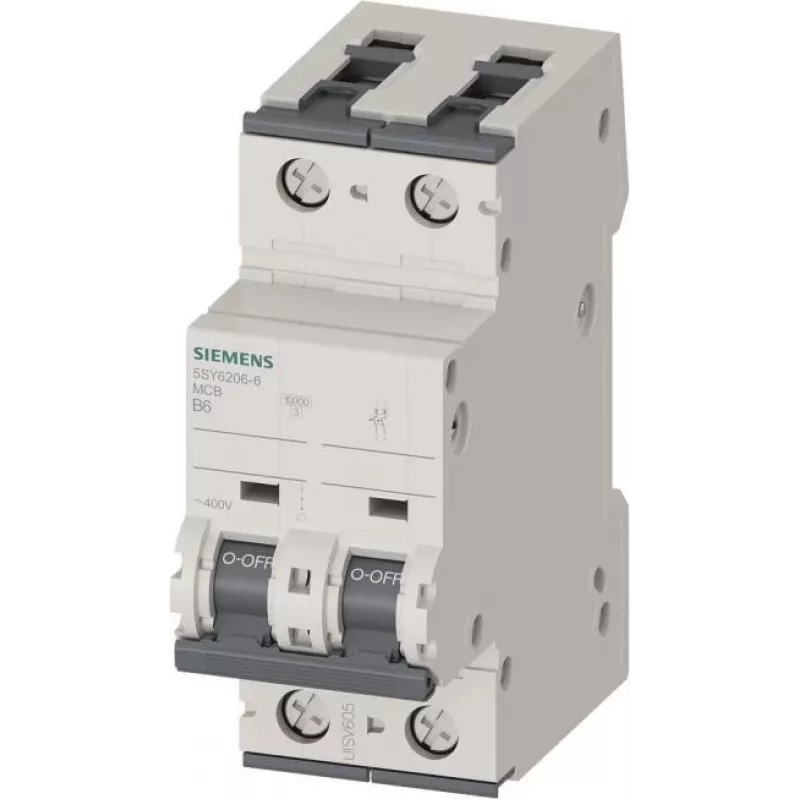

SIEMENS 5SY62066 Wyłącznik nadprądowy 2-biegunowy 6A Charakterystyka B 6kA na szynę DIN

Ochrona obwodów elektrycznych przed przeciążeniem i zwarciem jest kluczowa w instalacjach mieszkaniowych i komercyjnych. Miniaturowy wyłącznik nadprądowy (MCB) SIEMENS 5SY62066 chroni przewody i podłączone urządzenia dzięki niezawodnemu, szybkiemu wyzwalaniu. Ten 2-biegunowy wyłącznik o prądzie 6 A i charakterystyce B jest przeznaczony do montażu na szynie DIN, oferując kompaktową szerokość 70 mm, która pasuje do standardowych rozdzielnic. Przerywa prądy zwarciowe do 6 kA, zapewniając bezpieczeństwo i zgodność z IEC 60898-1.

Dla kogo

Elektrycy, konstruktorzy rozdzielnic i technicy utrzymania ruchu, którzy potrzebują niezawodnego wyłącznika nadprądowego do ochrony obwodów oświetlenia i gniazd w domach, biurach i lekkim przemyśle. Idealny do nowych instalacji lub jako zamiennik w istniejących rozdzielnicach Siemens.

Główne cechy

• Konstrukcja 2-biegunowa umożliwiająca jednoczesne odłączenie fazy i przewodu neutralnego
• Charakterystyka wyzwalania B: wyzwalanie magnetyczne między 3 a 5-krotnością prądu znamionowego, odpowiednie dla obciążeń rezystancyjnych i długich przewodów
• Prąd znamionowy 6 A; napięcie znamionowe 230/400 V AC; częstotliwość 50/60 Hz
• Zdolność zwarciowa Icn = 6 kA zgodnie z IEC 60898-1
• Zaciski śrubowe przyjmują przewody jednodrutowe 0,75–35 mm² i linkowe 0,75–25 mm²
• Stopień ochrony IP20 (zaciski), IP40 po zamontowaniu w obudowie
• Mechaniczna i elektryczna trwałość 10 000 cykli łączeniowych
• Zakres temperatur pracy od -25 °C do +45 °C; stopień zanieczyszczenia 3; kategoria przepięciowa III; klasa ograniczenia energii 3

Specyfikacje

• Marka: SIEMENS
• Model: 5SY62066
• MPN: 5SY6206-6
• EAN: 4001869246321
• Typ: Miniaturowy wyłącznik nadprądowy (MCB)
• Liczba biegunów: 2
• Charakterystyka wyzwalania: B
• Prąd znamionowy: 6 A
• Napięcie znamionowe: 230/400 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Zdolność zwarciowa: 6 kA
• Norma: IEC 60898-1
• Montaż: szyna DIN
• Typ zacisków: śrubowe
• Przekrój przewodów jednodrutowych: 0,75–35 mm²
• Przekrój przewodów linkowych: 0,75–25 mm²
• Stopień ochrony: IP20 (zaciski), IP40 (z obudową)
• Trwałość mechaniczna: 10 000 cykli
• Trwałość elektryczna: 10 000 cykli
• Temperatura otoczenia: -25 do +45 °C
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Klasa ograniczenia energii: 3
• Rodzaj napięcia: AC

Wskazówki

Upewnij się, że prąd znamionowy wyłącznika odpowiada obciążeniu obwodu, a przekrój przewodów mieści się w zakresie zacisków. W instalacjach o wysokich prądach rozruchowych (np. silniki, transformatory) rozważ zastosowanie charakterystyki C lub D. Zawsze montuj w odpowiedniej obudowie, aby uzyskać ochronę IP40 i zgodność z lokalnymi przepisami elektrycznymi.
