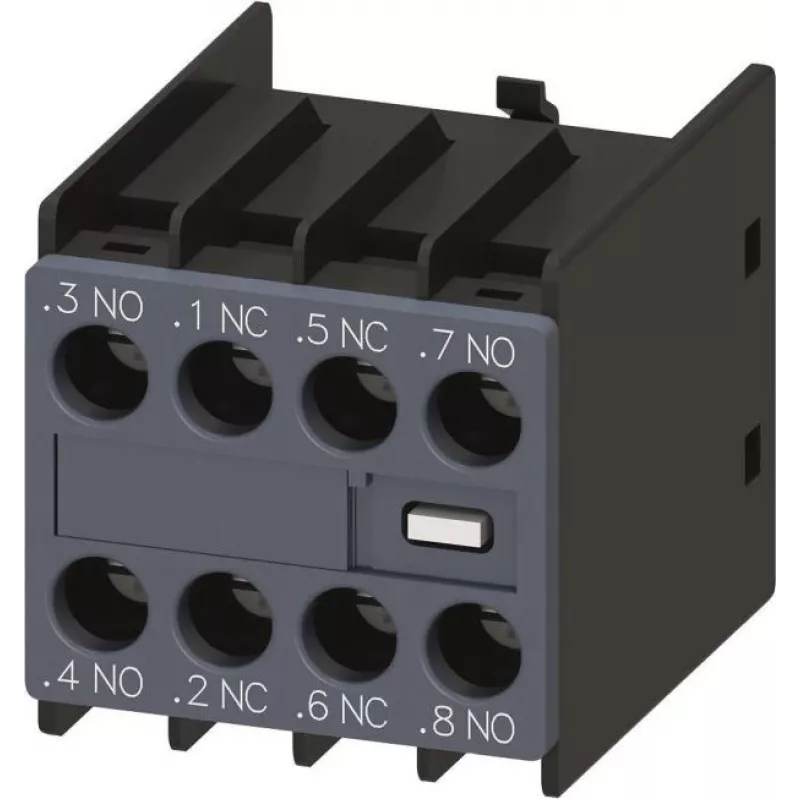

Siemens SIRIUS 3RH29 Blok styków pomocniczych 2NO+2NC Zaciski śrubowe Montaż czołowy (3RH2911-1FB22)

Blok styków pomocniczych Siemens SIRIUS 3RH2911-1FB22 to wysokiej jakości urządzenie łączeniowe przeznaczone do stosowania ze stycznikami SIRIUS 3RT2 i przekaźnikami sterowniczymi 3RH2. Posiada 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC), zapewniając elastyczne opcje sterowania i sygnalizacji. Konstrukcja montażu czołowego i połączenia śrubowe gwarantują łatwy montaż i niezawodne połączenia elektryczne. Znamionowe napięcie izolacji do 690 V i udarowe napięcie wytrzymywane 6 kV sprawiają, że blok styków nadaje się do wymagających środowisk przemysłowych.

Zalety

Niezawodne łączenie dzięki stykom ze stopu srebra zapewnia długą trwałość elektryczną wynoszącą 10 milionów cykli łączeniowych i trwałość mechaniczną 30 milionów cykli. Kompaktowa konstrukcja 4-biegunowa oszczędza miejsce w szafach sterowniczych. Zaciski śrubowe umożliwiają bezpieczne podłączenie przewodów litych lub linkowych o przekroju od 0,5 do 2,5 mm². Montaż czołowy upraszcza montaż i konserwację.

Zastosowanie

• Systemy automatyki przemysłowej i sterowania
• Centra sterowania silnikami
• Rozdzielnice i tablice rozdzielcze
• Budowa maszyn i inżynieria zakładów

Kluczowe dane techniczne

• Konfiguracja styków: 2 Normalnie Otwarte (NO) + 2 Normalnie Zamknięte (NC)
• Typ montażu: Montaż czołowy
• Rodzaj połączenia: Zaciski śrubowe
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe udarowe napięcie wytrzymywane (Uimp): 6 kV
• Znamionowy prąd roboczy (AC-15, 230 V): 6 A
• Znamionowy prąd roboczy (DC-13, 24 V): 10 A
• Stopień ochrony (od przodu): IP40
• Stopień ochrony (zaciski): IP20
• Temperatura otoczenia podczas pracy: -25 do +60 °C
• Przekrój przewodu (lity/linkowy): 0,5 ... 2,5 mm²
• Moment dokręcania: 0,8 ... 1,2 Nm
• Trwałość elektryczna: 10 milionów cykli łączeniowych
• Trwałość mechaniczna: 30 milionów cykli łączeniowych
• Kompatybilność: Do styczników SIRIUS 3RT2 i przekaźników sterowniczych 3RH2
• Liczba biegunów: 4-biegunowy
• Materiał styków: Stop srebra

Zalecenia

Aby uzyskać optymalną wydajność, stosować ze stycznikami Siemens SIRIUS 3RT2 lub przekaźnikami sterowniczymi 3RH2. Należy przestrzegać odpowiedniego momentu dokręcania i długości odizolowania przewodów zgodnie z wytycznymi producenta. Ten blok styków pomocniczych to niezawodny wybór do rozszerzenia funkcjonalności systemu sterowania.
