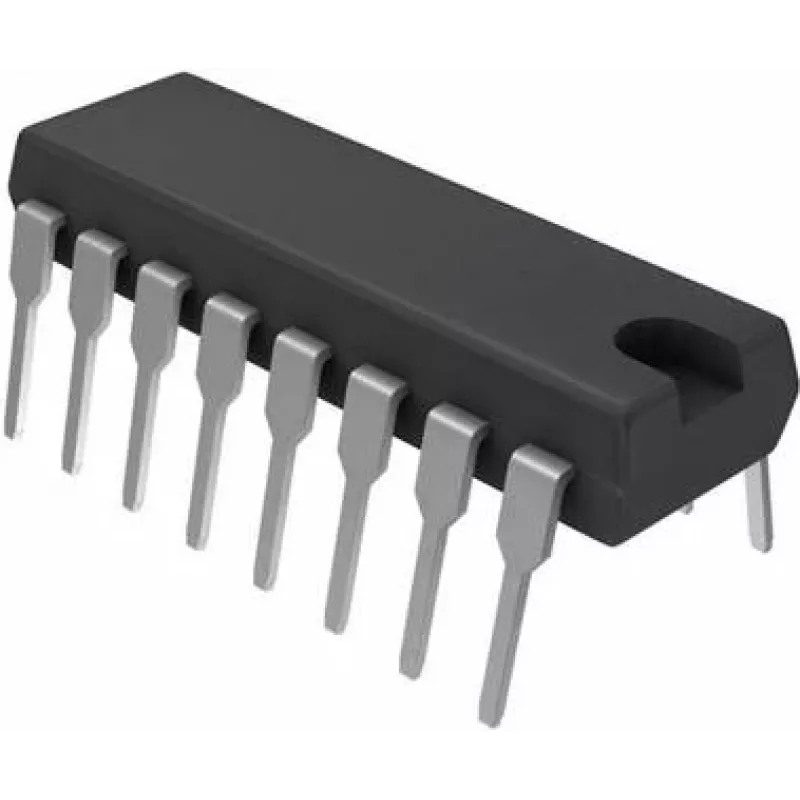

Wzmacniacz pomiarowy Texas Instruments INA110KP, jednokanałowy, DIP-16

Wzmacniacz pomiarowy Texas Instruments INA110KP to jednokanałowy wzmacniacz pomiarowy w obudowie DIP-16. Zaprojektowano go do precyzyjnego różnicowego wzmacniania sygnałów i dokładnej kontroli wzmocnienia, dzięki czemu nadaje się do interfejsów czujnikowych i torów pomiarowych. Układ jest przeznaczony do niskoszumnych obwodów wejściowych, stopni kondycjonowania sygnałów i systemów akwizycji danych, w których stabilne wzmocnienie i tłumienie sygnału współbieżnego mają znaczenie przy przekształcaniu małych sygnałów różnicowych na użyteczne poziomy.

Zalety

Wzmacniacz zapewnia stabilne i precyzyjne wzmocnienie przy niskim poziomie szumów i dobrym tłumieniu sygnału współbieżnego, co przekłada się na większą dokładność pomiarów. Jego przewlekana obudowa DIP-16 ułatwia prototypowanie, montaż na płytkach stykowych i modernizację istniejących systemów. Jednokanałowa architektura układu pozwala zaoszczędzić miejsce na płytce w porównaniu z rozwiązaniami wielokanałowymi, gdy kondycjonowania wymaga tylko jedno wejście.

Zastosowanie

• Współpraca z czujnikami mostkowymi i przetwornikami
• Niskoszumny stopień wejściowy do akwizycji danych
• Kondycjonowanie sygnałów w instrumentach laboratoryjnych
• Wbudowane systemy pomiarowe i prototypowanie

Kluczowe specyfikacje

• Pojedynczy kanał wzmacniacza pomiarowego
• Przewlekana obudowa DIP-16 ułatwiająca prototypowanie
• Precyzyjne wzmacnianie różnicowe z regulowanym wzmocnieniem
• Niski poziom szumów odniesiony do wejścia, odpowiedni do czułych pomiarów
• Wysoki współczynnik tłumienia sygnału współbieżnego minimalizujący zakłócenia
• Możliwość zasilania pojedynczym lub podwójnym napięciem w zależności od konstrukcji obwodu

Sposób użycia

Włóż układ INA110KP do kompatybilnego gniazda DIP-16 lub przylutuj go do płytki drukowanej z polem lutowniczym przeznaczonym do komponentów przewlekanych. Skonfiguruj wymagane wzmocnienie zgodnie z zalecanym przez producenta zewnętrznym układem rezystorów lub topologią obwodu, przestrzegając zalecanych zasad rozmieszczenia elementów, aby zminimalizować szumy i zachować tłumienie sygnału współbieżnego. Doprowadź odpowiednie napięcia zasilające i umieść kondensatory odsprzęgające blisko pinów zasilania, a ścieżki różnicowe sygnału wejściowego poprowadź jako pary dopasowane, aby zredukować zakłócenia.

Zalecenia

Dla uzyskania optymalnej wydajności należy stosować krótkie, dopasowane ścieżki dla wejść różnicowych, umieszczać kondensatory odsprzęgające zasilanie blisko wzmacniacza i postępować zgodnie z wytycznymi producenta dotyczącymi zewnętrznych elementów ustalających wzmocnienie. Podczas pomiaru bardzo małych sygnałów należy używać połączeń ekranowanych i niskoszumnego źródła odniesienia, aby zachować integralność sygnału.
