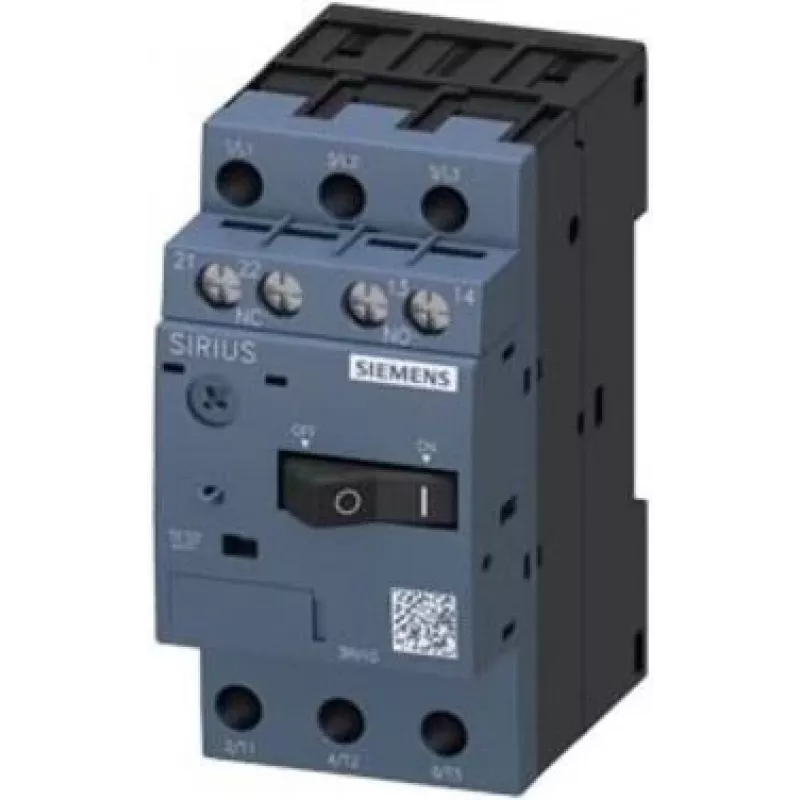

SIEMENS SIRIUS 3RV1011-1JA15 Wyłącznik silnikowy, 3-biegunowy, 7...10 A, wyzwalacz zwarciowy 130 A, S00, zaciski śrubowe

Gdy standardowy wyłącznik nadprądowy po prostu zadziała i pozostawi Cię w niepewności, SIEMENS 3RV1011-1JA15 wkracza jako prawdziwy specjalista od ochrony silników. To kompaktowe urządzenie o rozmiarze S00 łączy ochronę termiczną przed przeciążeniem i natychmiastową ochronę zwarciową w jednym 3-biegunowym urządzeniu, zapewniając ochronę silników zarówno przed stopniowym przegrzewaniem, jak i nagłymi prądami zwarciowymi. Dzięki precyzyjnemu regulowanemu wyzwalaczowi termicznemu od 7 do 10 A oraz stałemu wyzwalaczowi magnetycznemu przy 130 A zapewnia dokładnie taką ochronę, jakiej wymaga Twoja aplikacja — bez kompromisów, bez domysłów.

Najważniejsze cechy

• Charakterystyka wyzwalania termiczno-magnetycznego dla niezawodnej ochrony silnika
• Regulowany wyzwalacz termiczny przeciążeniowy: 7...10 A
• Stały natychmiastowy wyzwalacz zwarciowy: 130 A
• Wysoka zdolność wyłączania: 100 kA przy 400 V AC
• Kompaktowa obudowa S00 do oszczędzającego miejsce montażu na szynie DIN
• Zaciski śrubowe zapewniające bezpieczne i łatwe w utrzymaniu okablowanie
• Zgodność z IEC 60947-2, IEC 60947-4-1, UL, CSA

W codziennym użytkowaniu

Instalacja jest prosta: zatrzaśnij wyłącznik na standardowej szynie DIN 35 mm lub zamocuj go śrubami, podłącz trzy fazy i przewody silnika do wyraźnie oznaczonych zacisków śrubowych, a następnie ustaw pokrętło wyzwalacza termicznego zgodnie z prądem znamionowym silnika. Obudowa IP20 jest przeznaczona do stosowania w zamkniętych szafach sterowniczych, gdzie będzie chronić silnik dzień po dniu. 100 000 cykli łączeniowych elektrycznych i mechanicznych wyłącznika oznacza, że przetrwa on wiele silników, a szeroki zakres temperatur pracy od -20 °C do +60 °C odpowiada wymagającym środowiskom przemysłowym.

Pełna specyfikacja

• Marka: SIEMENS
• Model: 3RV1011-1JA15
• MPN: 3RV10111JA15
• EAN: 4011209381858
• Typ produktu: Wyłącznik silnikowy
• Rozmiar: S00
• Liczba biegunów: 3
• Znamionowy prąd roboczy (Ie): 10 A przy 400 V AC
• Zakres nastawy wyzwalacza termicznego przeciążeniowego: 7...10 A
• Zakres nastawy natychmiastowego wyzwalacza zwarciowego: 130 A
• Znamionowe napięcie robocze (Ue): 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Zdolność wyłączania zwarciowego (Icu) przy 400 V AC: 100 kA
• Typ połączenia: Zaciski śrubowe
• Typ montażu: Szyna DIN / montaż śrubowy
• Stopień ochrony: IP20
• Zakres temperatur pracy: -20 do +60 °C
• Trwałość elektryczna: 100 000 cykli łączeniowych
• Trwałość mechaniczna: 100 000 cykli łączeniowych
• Charakterystyka wyzwalania: Termiczno-magnetyczna
• Normy: IEC 60947-2, IEC 60947-4-1, UL, CSA

Uwaga końcowa

SIEMENS 3RV1011-1JA15 to nie tylko wyłącznik nadprądowy; to precyzyjne narzędzie do ochrony silników. Jego regulowany wyzwalacz termiczny i wysoka zdolność wyłączania czynią go niezawodnym wyborem do przemysłowego sterowania silnikami, popartym reputacją SIEMENS w zakresie jakości i zgodności z międzynarodowymi normami.
