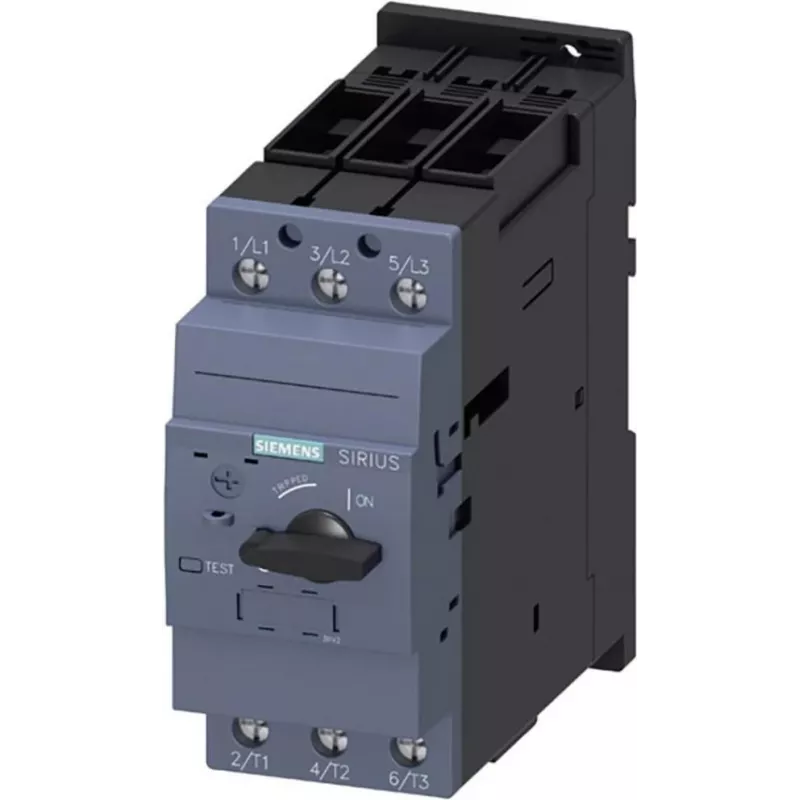

SIEMENS SIRIUS 3RV2031-4WA10 Ochronnik silnika, 2,2-3,2 A, Klasa 10, 690 V AC, 3-biegunowy, Zaciski śrubowe

Obwody silnikowe wymagają niezawodnego zabezpieczenia przed przeciążeniami i zwarciami, aby uniknąć kosztownych przestojów i uszkodzeń sprzętu. Ochronnik silnika SIEMENS SIRIUS 3RV2031-4WA10 zapewnia dokładnie to, łącząc wyzwalacze termiczne i magnetyczne w kompaktowej obudowie S0 do niezawodnego zabezpieczania silników trójfazowych do 690 V AC.

Dla kogo jest przeznaczony

To urządzenie jest przeznaczone dla konstruktorów rozdzielnic, techników utrzymania ruchu i producentów maszyn, którzy potrzebują solidnego, oszczędzającego miejsce rozwiązania do ochrony silników. Nadaje się do środowisk przemysłowych, w których silniki są często włączane i wyłączane, takich jak przenośniki, pompy, wentylatory i obrabiarki.

Główne cechy

• Regulowany wyzwalacz przeciążeniowy termiczny od 2,2 A do 3,2 A dla precyzyjnej ochrony silnika.
• Stały wyzwalacz zwarciowy magnetyczny przy 42 A dla szybkiego usuwania awarii.
• Charakterystyka wyzwalania Klasa 10 zapewnia szybką reakcję na przeciążenia, jednocześnie umożliwiając normalny rozruch silnika.
• Konstrukcja 3-biegunowa z zaciskami śrubowymi dla bezpiecznego, łatwego w utrzymaniu okablowania.
• Wysoka zdolność wyłączania zwarć 100 kA przy 400 V AC dla wymagających zastosowań.
• Kompaktowy rozmiar S0 oszczędza miejsce w szafach sterowniczych; montaż na szynie DIN lub przykręcany dla elastycznej instalacji.
• Obudowa IP20 (zaciski IP00) odpowiednia do chronionych środowisk przemysłowych.

Specyfikacje

• Typ produktu: Ochronnik silnika (przełącznik ochrony silnika)
• Seria: SIRIUS 3RV2
• Rozmiar: S0
• Regulowany zakres prądu: 2,2 - 3,2 A
• Wyzwalacz zwarciowy: 42 A
• Znamionowe napięcie robocze: maks. 690 V AC
• Liczba biegunów: 3
• Typ połączenia: zaciski śrubowe
• Stopień ochrony: IP20 (zaciski IP00)
• Znamionowe napięcie izolacji: 690 V
• Znamionowe napięcie udarowe wytrzymywane: 6 kV
• Zdolność wyłączania zwarć przy 400 V: 100 kA
• Typ wyzwalacza przeciążeniowego: termiczny
• Typ wyzwalacza zwarciowego: magnetyczny
• Temperatura otoczenia podczas pracy: -20 do +60 °C
• Trwałość elektryczna: 100 000 cykli łączeniowych
• Trwałość mechaniczna: 10 000 000 cykli łączeniowych

Wskazówki

Dla optymalnej ochrony ustaw pokrętło regulacji prądu na prąd znamionowy silnika. Zawsze weryfikuj koordynację zwarciową z urządzeniami nadrzędnymi zgodnie z lokalnymi przepisami. Montuj ochronnik w dobrze wentylowanej obudowie, aby utrzymać znamionową wydajność.
