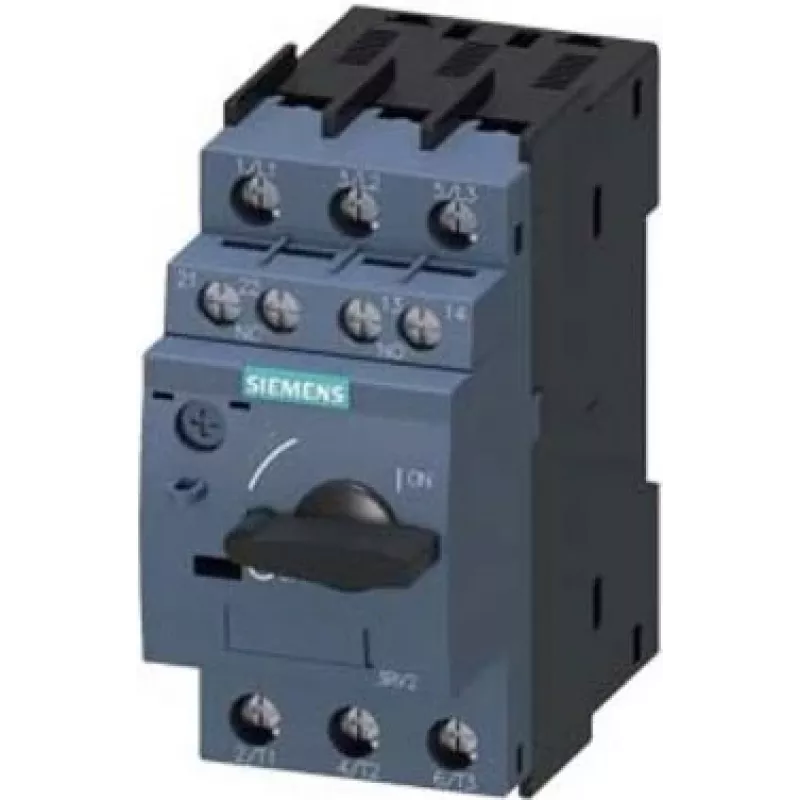

SIEMENS SIRIUS 3RV2 Ochronnik silnika, 0,18-0,25A, 3-biegunowy, Klasa 10, Zaciski śrubowe, 3RV20110CA15

Kompaktowy ochronnik silnika, który wyróżnia się stałym wyzwalaczem zwarciowym magnetycznym o wartości 3,3 A oraz regulowanym zakresem przeciążenia termicznego od 0,18 do 0,25 A. Seria SIRIUS 3RV2 zapewnia niezawodną ochronę małych silników prądu przemiennego w przemysłowych szafach sterowniczych, łącząc precyzyjne ustawienia wyzwalania z oszczędzającą miejsce obudową S00.

Najważniejsze cechy

• Regulowany wyzwalacz przeciążenia termicznego: 0,18–0,25 A
• Stały wyzwalacz zwarciowy magnetyczny: 3,3 A
• Wysoka zdolność wyłączania: 100 kA przy 400 V AC
• Konstrukcja 3-biegunowa z zaciskami śrubowymi zapewniająca bezpieczne okablowanie
• Charakterystyka wyzwalania Klasa 10 dla normalnego rozruchu silnika
• Montaż na standardowej szynie DIN 35 mm lub za pomocą mocowania śrubowego
• Ochrona przed dotykiem palca IP20

W codziennym użytkowaniu

3RV20110CA15 montuje się bezpośrednio w obwodzie silnika, zapewniając zarówno ochronę przed przeciążeniem, jak i zwarciem, bez konieczności stosowania oddzielnych bezpieczników. Jego wyzwalacz termiczny reaguje na długotrwałe przetężenia, podczas gdy wyzwalacz magnetyczny natychmiast usuwa zwarcia wysokiego poziomu. Pokrętło regulacji umożliwia precyzyjne dostrojenie w zakresie 0,18–0,25 A, zapewniając ochronę silnika bez niepotrzebnych wyzwaleń podczas normalnego rozruchu. Zaciski śrubowe akceptują przewody jedno- lub wielodrutowe, a wyraźne wskazanie stanu przełącznika ułatwia diagnostykę na hali produkcyjnej.

Pełna specyfikacja

• Marka: SIEMENS
• Model: 3RV20110CA15
• MPN: 3RV20110CA15
• EAN: 4011209840874
• Typ produktu: Ochronnik silnika
• Seria: SIRIUS 3RV2
• Rozmiar: S00
• Znamionowy prąd roboczy (Ie): 0,18–0,25 A
• Regulowany zakres prądu (Ir): 0,18–0,25 A
• Wyzwalacz zwarciowy (wyzwalacz N): 3,3 A stały
• Zdolność wyłączania zwarciowego (Icu): 100 kA przy 400 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Liczba biegunów: 3
• Klasa wyzwalania: CLASS 10
• Typ połączenia: Zacisk śrubowy
• Typ montażu: Szyna DIN / Mocowanie śrubowe
• Temperatura pracy: -20 do +60 °C
• Stopień ochrony: IP20
• Zdolność łączeniowa: Standardowa
• Typ wyzwalacza przeciążeniowego: Termiczny (regulowany)
• Typ wyzwalacza zwarciowego: Magnetyczny (stały)
• Zastosowanie: Silniki prądu przemiennego
• Trwałość elektryczna: 100 000 cykli łączeniowych

Uwaga końcowa

Zaprojektowany do niezawodnej ochrony silników w kompaktowych instalacjach, 3RV20110CA15 oferuje precyzyjną regulację i wysoką zdolność wyłączania zwarć w obudowie do montażu na szynie DIN.
