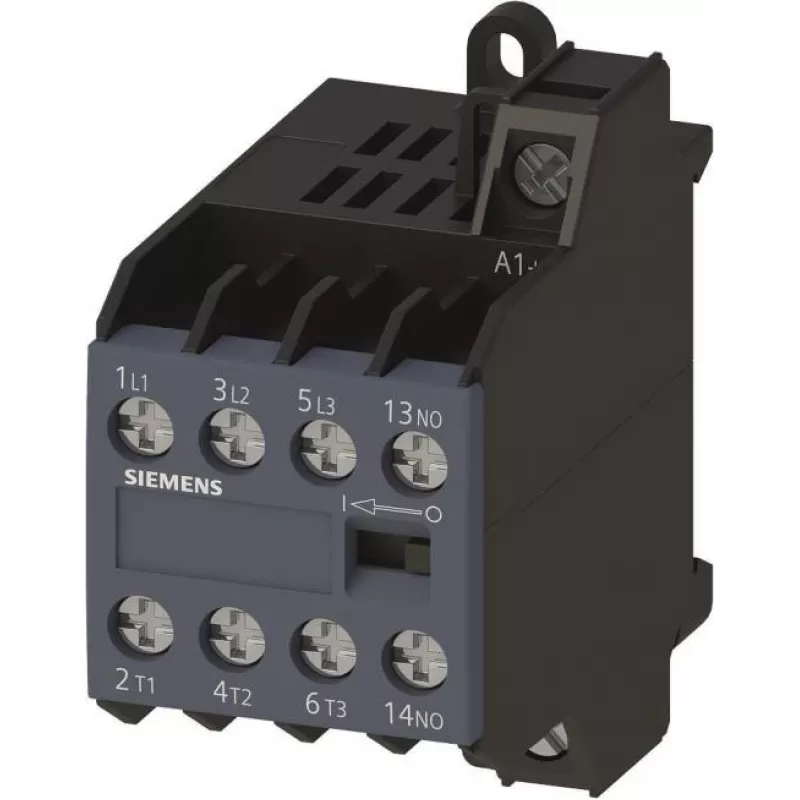

Siemens SIRIUS 3TG10 stycznik pomocniczy, 4 NO, cewka 230 V AC, zaciski śrubowe 3TG1010-0AL2

W przemysłowych szafach sterowniczych stycznik pomocniczy Siemens 3TG1010-0AL2 niezawodnie przełącza obwody pomocnicze, takie jak cewki styczników, lampki sygnalizacyjne czy wejścia PLC. Dzięki czterem zestkom normalnie otwartym i cewce 230 V AC stanowi kompaktowe rozwiązanie do rozbudowy logiki sterowania w rozrusznikach silników, systemach HVAC i urządzeniach automatyki.

Kluczowe parametry

• Konfiguracja zestyków: 4 NO (normalnie otwarte)
• Napięcie cewki: 230 V AC, 50/60 Hz
• Typ zacisków: zaciski śrubowe
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Znamionowy prąd roboczy: 6 A przy AC-15 230 V; 3 A przy AC-15 400 V; 3 A przy DC-13 24 V; 1 A przy DC-13 220 V
• Montaż: szyna DIN 35 mm lub montaż śrubowy
• Trwałość elektryczna: 10 milionów cykli przełączeń (AC-15)
• Trwałość mechaniczna: 30 milionów cykli przełączeń
• Temperatura pracy: od -25 do +55 °C
• Stopień ochrony: IP20
• Normy: IEC 60947, EN 60947

Dlaczego warto go wybrać

Ten stycznik należy do sprawdzonej serii SIRIUS 3TG10, znanej z wysokiej niezawodności i długiej żywotności. Jego kompaktowe wymiary oszczędzają miejsce w szafach sterowniczych, a zaciski śrubowe zapewniają pewne, bezobsługowe połączenia. Szeroki zakres temperatur pracy czyni go odpowiednim do wymagających środowisk.

Idealne zastosowania

• Przełączanie obwodów pomocniczych w centrach sterowania silnikami
• Rozbudowa dostępności zestyków w systemach PLC
• Sterowanie lampkami sygnalizacyjnymi i urządzeniami sygnalizacyjnymi
• Przekaźnik pośredniczący dla styczników większej mocy

Warto wiedzieć

3TG1010-0AL2 to stycznik pomocniczy, a nie stycznik mocy; jest przeznaczony do obwodów sterowniczych, a nie do bezpośredniego przełączania silników. Do montażu na szynie DIN wymagana jest standardowa szyna 35 mm. Ochrona IP20 oznacza, że musi być zainstalowany w obudowie, aby zapobiec przypadkowemu kontaktowi z częściami będącymi pod napięciem.
