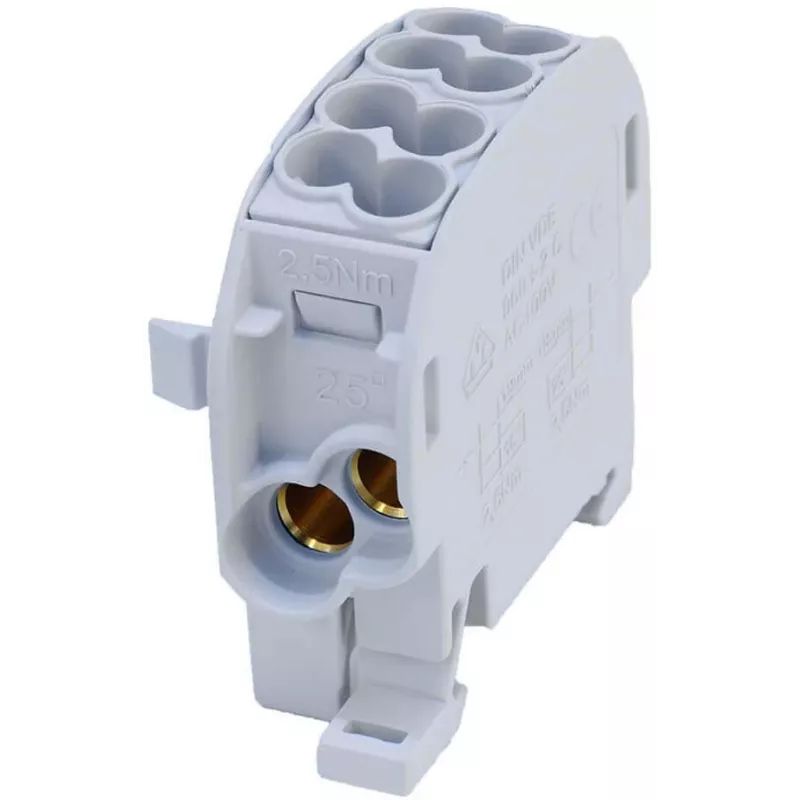

SIMET SCB 25 Al/Cu 80110 SIMBLOCK Rozdzielacz odgałęźny, szary 81501002

SIMET SCB 25 Al/Cu 80110 SIMBLOCK to wysokiej jakości rozdzielacz odgałęźny przeznaczony do niezawodnego rozdziału energii w instalacjach elektrycznych. Obsługuje zarówno przewody aluminiowe, jak i miedziane, co zapewnia wszechstronność zastosowań. Dzięki kompaktowej konstrukcji i solidnemu wykonaniu zapewnia bezpieczne i wydajne połączenia.

Zalety

Obsługa przewodów aluminiowych i miedzianych zmniejsza potrzebę magazynowania. Łatwy montaż na szynie DIN lub za pomocą śrub upraszcza instalację. Wysokie napięcie znamionowe do 1000 V AC i 1500 V DC zapewnia kompatybilność z wymagającymi systemami. Izolacja poliamidowa zapewnia doskonałą odporność elektryczną i termiczną.

Zastosowanie

• Przemysłowe szafy sterownicze
• Rozdzielnice energetyczne
• Szafy elektryczne
• Systemy energii odnawialnej (solar, wiatr)

Kluczowe specyfikacje

• Typ: Rozdzielacz odgałęźny
• Liczba biegunów: 1-biegunowy
• Przekrój przewodu głównego (Cu): 6 - 25 mm²
• Przekrój przewodu głównego (Al): 6 - 25 mm²
• Przekrój przewodu odgałęźnego (Cu): 1,5 - 6 mm²
• Przekrój przewodu odgałęźnego (Al): 1,5 - 6 mm²
• Prąd znamionowy (linia główna, Cu): 100 A
• Prąd znamionowy (linia główna, Al): 80 A
• Prąd znamionowy (linia odgałęźna, Cu): 25 A
• Prąd znamionowy (linia odgałęźna, Al): 20 A
• Napięcie znamionowe (AC): 1000 V
• Napięcie znamionowe (DC): 1500 V
• Liczba przyłączy głównych: 1 wejście / 1 wyjście
• Liczba przyłączy odgałęźnych: 4 wyjścia
• Sposób montażu: Szyna DIN (TH35) / Montaż śrubowy
• Materiał izolacji: Poliamid (PA6)
• Materiał przewodów (wewnętrzny): Miedź cynowana
• Kolor: Szary
• Stopień ochrony IP: IP20
• Zakres temperatury pracy: -25°C do +70°C
• Zgodność z normami: IEC 60947-7-1

Zalecenia

Aby uzyskać optymalną wydajność, należy przestrzegać odpowiednich momentów dokręcania podczas podłączania przewodów. W przypadku przewodów aluminiowych stosować odpowiednie końcówki kablowe, aby zapobiec korozji galwanicznej. Rozdzielacz ten idealnie nadaje się do połączeń odgałęźnych w głównych systemach rozdzielczych.
