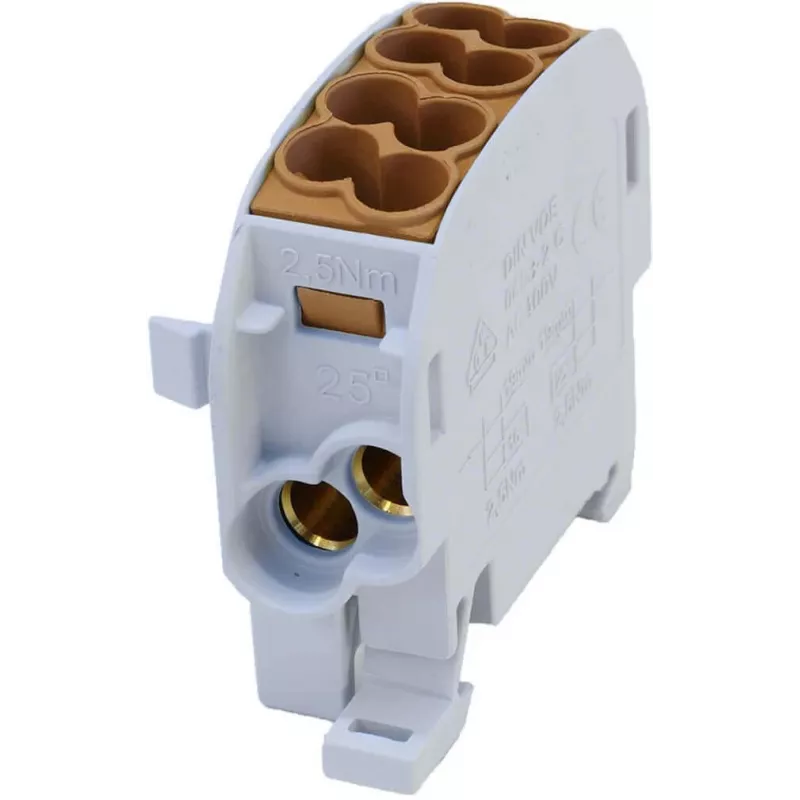

SIMET SCB 25 Al/Cu 80A 1-biegunowy blok rozdzielczy brązowy 81501015

Rozdzielacze są często słabym punktem instalacji elektrycznych, gdy mieszane przewody aluminiowe i miedziane powodują korozję i poluzowanie połączeń. Rozdzielacz odgałęźny SIMET SCB 25 Al/Cu 80A 1-biegunowy rozwiązuje ten problem, zapewniając niezawodne, odporne na korozję połączenie do rozgałęzienia linii głównej 25 mm² na cztery mniejsze obwody, wszystko w kompaktowej obudowie do montażu na szynie DIN.

Dla kogo jest przeznaczony

Dla elektryków, producentów szaf sterowniczych i techników utrzymania ruchu, którzy potrzebują bezpiecznego i wydajnego sposobu dystrybucji energii w przemysłowych szafach sterowniczych, rozdzielnicach lub instalacjach budynkowych. Jest szczególnie cenny tam, gdzie przewody aluminiowe i miedziane muszą być łączone bez ryzyka korozji galwanicznej.

Główne cechy

• Konstrukcja jednobiegunowa z jednym wejściem głównym dla przewodów 25 mm² i czterema wyjściami odgałęźnymi dla przewodów 1,5–10 mm²
• Kompatybilny zarówno z przewodami aluminiowymi, jak i miedzianymi, dzięki specjalnej paście stykowej i konstrukcji
• Wysoki prąd znamionowy 80 A i napięcie znamionowe do 690 V AC, odpowiednie do wymagających zastosowań
• Solidna izolacja z poliamidu (PA6) w kolorze brązowym dla łatwej identyfikacji
• Wszechstronny montaż: zatrzaskuje się na szynie DIN 35 mm lub można go przykręcić bezpośrednio
• Stopień ochrony IP20, przeznaczony do stosowania wewnątrz obudów
• Zgodny z normą EN 60947-7-1 dla listew zaciskowych

Specyfikacje

• Typ produktu: Rozdzielacz odgałęźny
• Liczba biegunów: 1
• Wejście przewodu głównego: 1 x 25 mm²
• Wyjścia przewodów odgałęźnych: 4 x 1,5–10 mm²
• Kompatybilność materiału przewodów: Aluminium (Al) / Miedź (Cu)
• Prąd znamionowy (In): 80 A
• Napięcie znamionowe (Un): 690 V AC
• Napięcie izolacji (Ui): 1000 V AC
• Typ montażu: Szyna DIN (TS35) / montaż śrubowy
• Typ zacisku: Zaciski śrubowe
• Materiał izolacji: Poliamid (PA6)
• Kolor: Brązowy
• Stopień ochrony: IP20
• Temperatura pracy: -25°C do +70°C
• Prąd zwarciowy (Icw): 3 kA (1s)
• Normy: EN 60947-7-1

Wskazówki

Aby uzyskać najlepsze rezultaty, nałóż dołączoną pastę stykową na przewody aluminiowe przed dokręceniem śrub, aby zapewnić trwałe połączenie o niskiej rezystancji. Zamontuj rozdzielacz na szynie DIN wewnątrz obudowy, aby zachować ochronę IP20 i ułatwić estetyczne prowadzenie przewodów.
