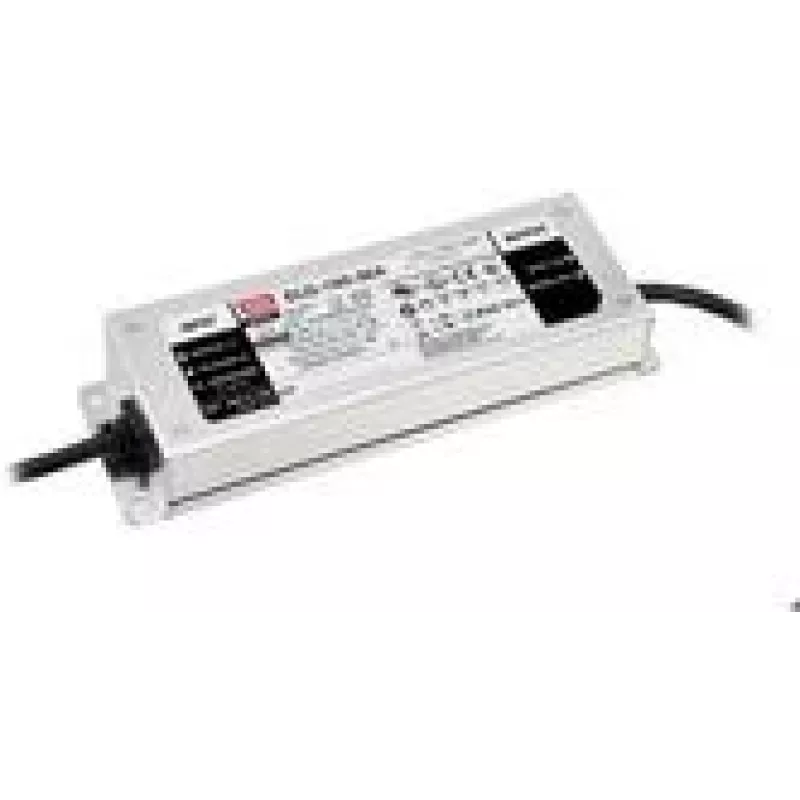

Sterownik LED MEAN WELL ELG-100-48DA-3Y Moc wyjściowa 100 W IP20

MEAN WELL ELG-100-48DA-3Y to sterownik LED AC-DC z pojedynczym wyjściem, łączący pracę stałoprądową i stałonapięciową (CC+CV) z aktywną korekcją współczynnika mocy (PFC). Dostarcza 48 V DC przy prądzie do 2 A (100 W) z szerokiego zakresu napięcia wejściowego AC 100–305 V i posiada wejście trójprzewodowe oraz wyjście kablowe. Kompaktowa obudowa (63 × 199 × 35,5 mm) i stopień ochrony IP20 sprawiają, że nadaje się do instalacji oświetlenia wewnętrznego wymagających sterowania ściemnianiem DALI.

Zalety

ELG-100-48DA-3Y zapewnia stabilne wyjście z trybami CC i CV, aby chronić diody LED i podłączone obciążenia. Zintegrowany PFC poprawia kompatybilność z siecią i zmniejsza zniekształcenia wejściowe. Wbudowane sterowanie ściemnianiem DALI umożliwia cyfrową regulację jasności i łatwą integrację z systemami oświetleniowymi DALI. Kompaktowa konstrukcja ułatwia montaż w ograniczonych przestrzeniach.

Odpowiednie do

• Wewnętrznych opraw i lamp LED
• Oświetlenia architektonicznego i komercyjnego ze sterowaniem DALI
• Projektów modernizacyjnych wymagających zasilania LED 48 V DC

Kluczowe specyfikacje

• Wyjście: 48 V DC, 2 A (100 W)
• Napięcie wejściowe: 100–305 V AC
• Ściemnianie: sterowanie DALI
• Konfiguracja wejścia: wejście trójprzewodowe
• Ochrona/Klasa: IP20
• Wymiary (szer. × gł. × wys.): 63 × 199 × 35,5 mm
• Producent: MEAN WELL, MPN: ELG-100-48DA-3Y

Sposób użycia

Zainstaluj sterownik zgodnie z lokalnymi przepisami elektrycznymi i schematem połączeń producenta. Podłącz zasilanie AC do wejścia trójprzewodowego i poprowadź kabel wyjściowy do modułu LED, przestrzegając poprawnej polaryzacji. Podłącz przewody sterujące DALI do magistrali DALI w celu uzyskania funkcji ściemniania. Zapewnij odpowiednią wentylację i solidny montaż, aby zapobiec ruchom i przegrzewaniu się podczas pracy.

Zalecenia

Używaj tego sterownika w suchych pomieszczeniach, zgodnie z jego stopniem ochrony IP20. Sprawdź kompatybilność modułów LED z wyjściem 48 V DC i 2 A oraz skonfiguruj adresowanie i sterowanie DALI za pomocą kontrolera DALI zgodnie ze standardowymi procedurami.
