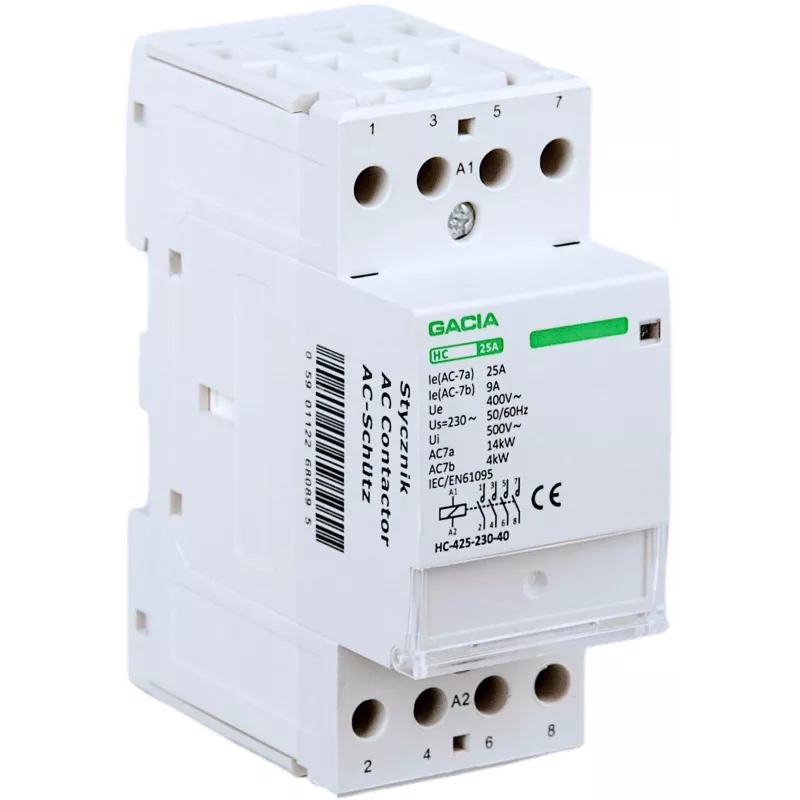

Stycznik modułowy GACIA HC 4P/25A 4NO 230V

Stycznik modułowy GACIA HC 4P/25A 4NO 230V to wysokiej jakości urządzenie przeznaczone do niezawodnego przełączania obciążeń rezystancyjnych i indukcyjnych w przemysłowych i komercyjnych instalacjach elektrycznych. Dzięki 4 biegunom i znamionowemu prądowi roboczemu 25 A (AC-1) zapewnia efektywne sterowanie obwodami oświetleniowymi, grzewczymi i silnikowymi. Kompaktowa konstrukcja 4-modułowa (72 mm) pasuje do standardowych szyn DIN, oszczędzając cenne miejsce w szafie sterowniczej.

Zalety

Solidna konstrukcja z trwałością mechaniczną 1 000 000 cykli i elektryczną 100 000 cykli gwarantuje długotrwałą niezawodność. Cewka 230 V AC o częstotliwości 50/60 Hz zapewnia kompatybilność ze standardowym zasilaniem sieciowym. Stopień ochrony IP20 na zaciskach i IP40 z przodu zapewnia bezpieczeństwo przed pyłem i przypadkowym dotknięciem. Łatwy montaż dzięki zaciskom śrubowym akceptującym przewody do 10 mm².

Zastosowanie

• Systemy sterowania oświetleniem
• Urządzenia grzewcze i wentylacyjne
• Rozruch i przełączanie silników
• Przemysłowe szafy automatyki
• Zarządzanie budynkami komercyjnymi

Kluczowe specyfikacje

• Typ produktu: Stycznik modułowy
• Liczba biegunów: 4P
• Konfiguracja styków: 4 NO (normalnie otwarte)
• Znamionowy prąd roboczy (AC-1): 25 A
• Napięcie sterowania cewki: 230 V AC
• Częstotliwość cewki: 50/60 Hz
• Sposób montażu: Szyna DIN (TH35)
• Szerokość modułu: 4 moduły (72 mm)
• Znamionowe napięcie izolacji (Ui): 500 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
• Trwałość elektryczna: 100 000 cykli
• Trwałość mechaniczna: 1 000 000 cykli
• Zakres temperatury pracy: -5°C do +40°C
• Zakres temperatury przechowywania: -25°C do +70°C
• Stopień ochrony: IP20 (zaciski), IP40 (przód)
• Zdolność zacisków (obwód główny): 1-10 mm² (elastyczny/sztywny)
• Zdolność zacisków (obwód sterowania): 1-4 mm² (elastyczny/sztywny)
• Zgodność z normami: IEC/EN 61095
• Pobór mocy cewki: 4,5 VA

Zalecenia

Aby uzyskać optymalną wydajność, upewnij się, że napięcie cewki jest zgodne z systemem sterowania (230 V AC). Stosuj odpowiednie zabezpieczenia nadprądowe. Nadaje się do stosowania w rozdzielnicach i szafach sterowniczych.
