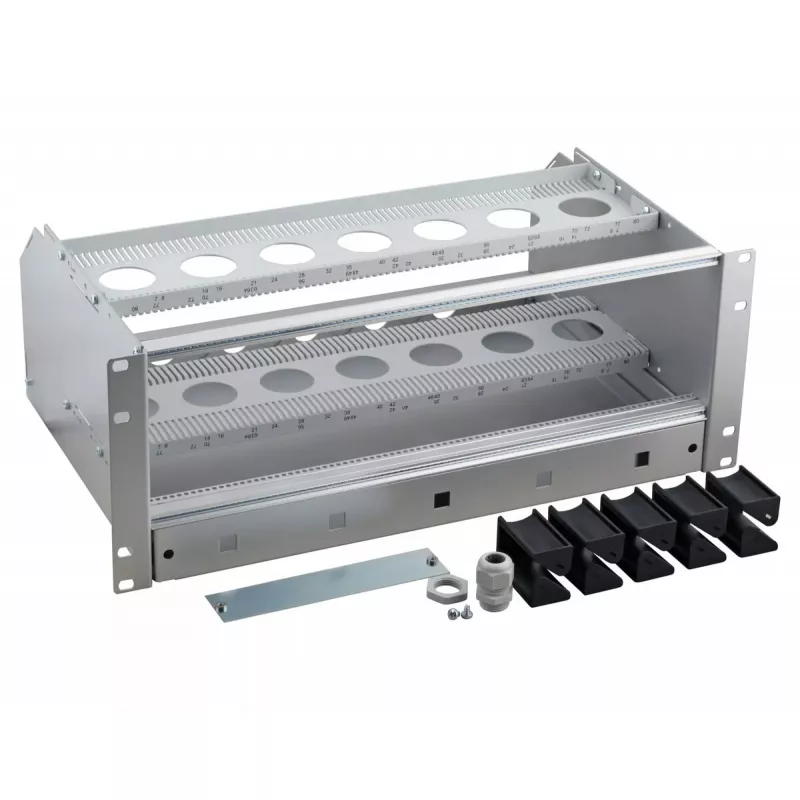

Subrack EFB Elektronik 53711.1 — obudowa aluminiowo/termoplastyczna, 483×295×178 mm, szary

EFB Elektronik 53711.1 to subrack przeznaczony do montażu modułów i komponentów elektronicznych w szafach rack. Obudowa łączy aluminiową ramę z panelami termoplastycznymi, oferując kompaktowe wymiary zewnętrzne 483 × 295 × 178 mm. Szare wykończenie oraz mieszana konstrukcja metalowo-plastikowa zapewniają ochronę mechaniczną przy jednoczesnym zachowaniu niskiej wagi, a projekt uwzględnia miejsce na prowadnice modułów i akcesoria do prowadzenia kabli.

Zalety

Połączenie aluminium i termoplastu zapewnia równowagę między trwałością a zmniejszoną wagą w porównaniu z obudowami całkowicie metalowymi. Kompaktowa wysokość zgodna z 4U oraz szerokość dostosowana do układów 84TE/3U umożliwiają instalację w ograniczonych przestrzeniach szaf sprzętowych i szaf telekomunikacyjnych. Gotowa obudowa oferuje powierzchnie odporne na korozję oraz stabilne punkty montażowe dla modułów elektronicznych, a także opcjonalną skrzynkę na nadmiar kabli, umożliwiającą czyste zarządzanie okablowaniem.

Zastosowanie

• Obudowy przemysłowych systemów sterowania i integracja modułów
• Sprzęt telekomunikacyjny i małe instalacje rackowe
• Stanowiska testowe w laboratoriach i prototypowe zespoły elektroniczne
• Jednostki serwisu terenowego wymagające kompaktowej obudowy ochronnej

Kluczowe specyfikacje

• Wymiary zewnętrzne: 483 mm (szer.) × 295 mm (gł.) × 178 mm (wys.)
• Materiały konstrukcyjne: rama aluminiowa z panelami termoplastycznymi
• Kolor: szary
• Format: subrack kompatybilny z układami 4U / 84TE / 3U
• Zawiera miejsce na 1U skrzynkę na nadmiar kabli
• Dostarczany jako pojedyncza sztuka w opakowaniu

Sposób użycia

Zamontować subrack w odpowiedniej szafie lub na półce rackowej, korzystając ze standardowych punktów mocowania. Zamontować prowadnice modułów i płytki elektroniczne na wewnętrznych szynach montażowych zgodnie z ich rysunkami mechanicznymi i przymocować moduły odpowiednimi śrubami. Poprowadzić przewody zasilające i sygnałowe w kierunku tylnych otworów i zamontować 1U skrzynkę na nadmiar kabli, aby uporządkować okablowanie. Zapewnić wentylację wokół obudowy i nie blokować przepływu powietrza dla modułów wydzielających ciepło.

Zalecenia

W celu niezawodnej pracy należy używać tego aluminiowo-termoplastycznego subracka w pomieszczeniach suchych i utrzymywać łatwy dostęp do punktów wprowadzania przewodów. Moduły należy mocować do wewnętrznych szyn z zalecanymi momentami dokręcania i unikać przeciążania szyn montażowych ponad ich znamionową nośność. Jeśli instalacja odbywa się w środowisku korozyjnym lub o wysokiej wilgotności, należy rozważyć dodatkowe środki ochronne, takie jak powłoka konforemna płytek PCB lub całkowicie uszczelniona szafa.
