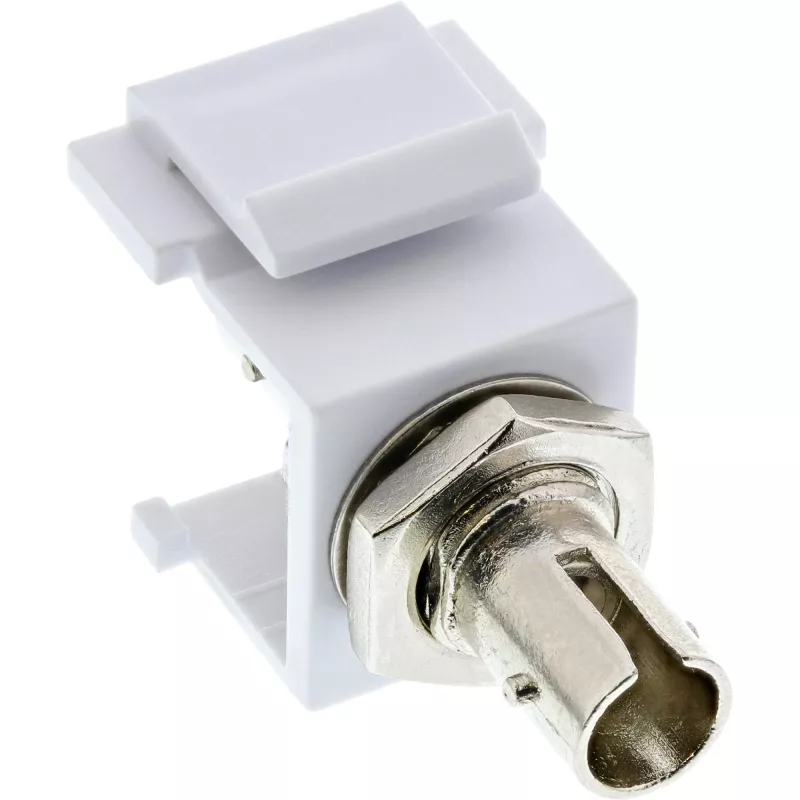

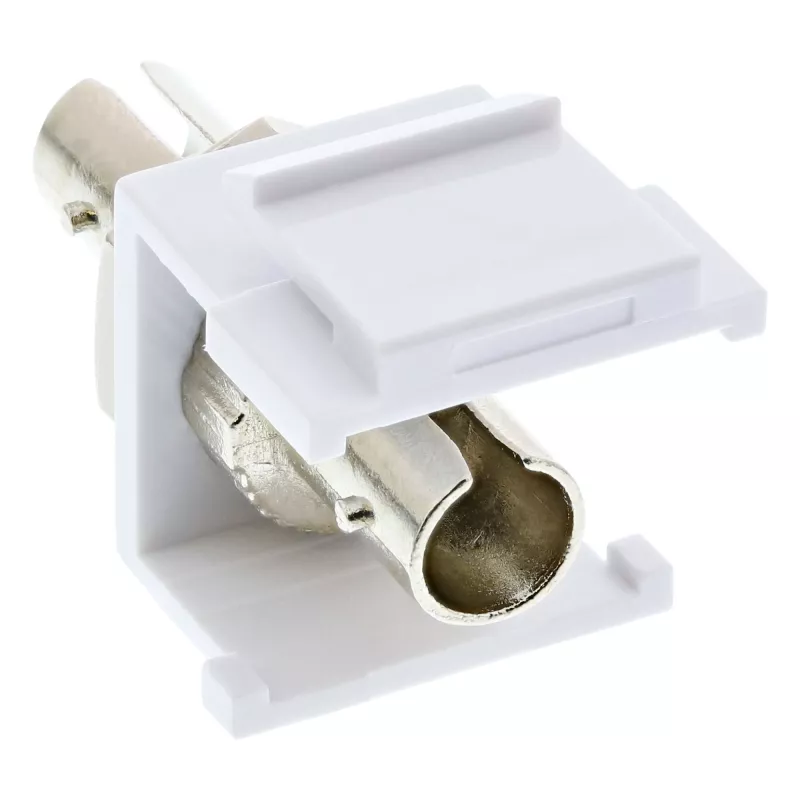

Światłowodowy adapter Keystone Snap-in InLine 89988D

Światłowodowy adapter Keystone Snap-in InLine 89988D łączy dwa kable światłowodowe ST w konfiguracji simpleks ST-ST. Wykorzystuje ceramiczną tulejkę centrującą dla stabilnej wydajności optycznej i jest przeznaczony do instalacji wielomodowych (MM). Adapter ma płaską, niskoprofilową białą obudowę i jest dostarczany jako pojedyncza sztuka, odpowiednia do montażu w panelach krosowych, puszkach ściennych lub puszkach podłogowych kompatybilnych z systemem Keystone.

Zalety

Ceramiczna tulejka zapewnia stabilną tłumienność wtrąceniową i powtarzalne centrowanie dla złączy wielomodowych ST. Format zatrzaskowy (keystone) umożliwia szybki, bez narzędziowy montaż w standardowych otworach keystone. Kompaktowa, płaska konstrukcja minimalizuje wymagania przestrzenne, a neutralne białe wykończenie komponuje się z typowymi panelami krosowymi i gniazdami ściennymi.

Zastosowanie

Kluczowe parametry

Sposób użycia

Wciśnij adapter w kompatybilny otwór keystone, aż zatrzaśnie się na miejscu. Włóż ferrules złączy ST każdego wielomodowego kabla światłowodowego do otworów adaptera i upewnij się, że każde złącze prawidłowo się zatrzasnęło. Aby wyjąć, wciśnij klips mocujący keystone i wyciągnij adapter z otworu. Obchodź się ze złączami światłowodowymi, trzymając za korpus, aby uniknąć zanieczyszczenia ceramicznej tulejki; przed połączeniem oczyść złącza, aby uzyskać najlepszą wydajność optyczną.

Zalecenia

Stosować ze złączami wielomodowymi ST i czyścić wszystkie czoła złączy przed włożeniem; unikać ostrego zginania włókien w pobliżu złącza oraz upewnić się, że wycięcie keystone pasuje do wymiarów adaptera, aby zapewnić stabilny montaż.
