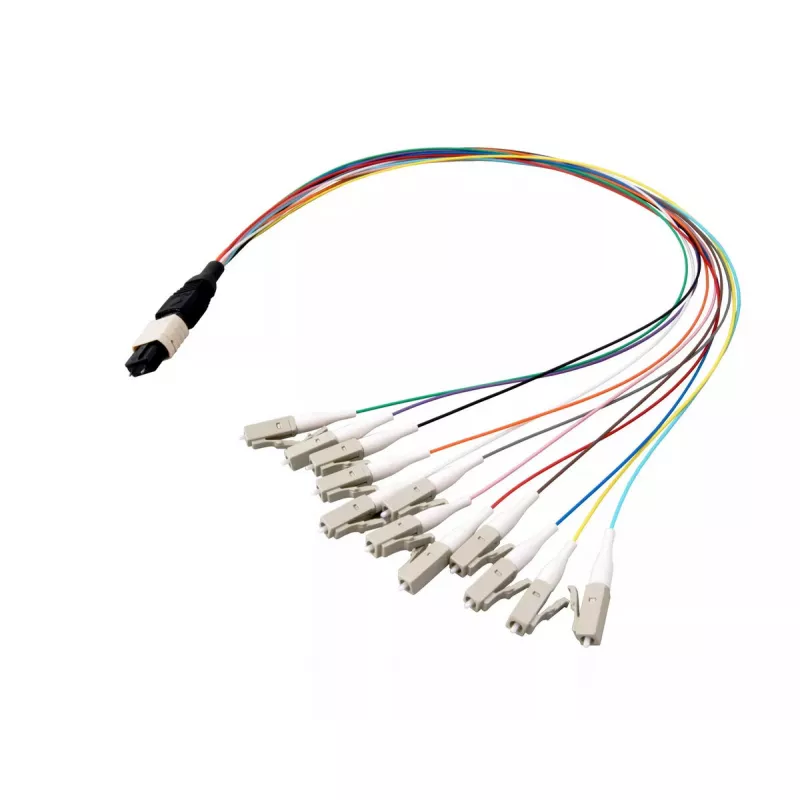

Światłowodowy kabel EFB Elektronik MTPM12LCOM4-0,4 0.4 m MTP do 12×LC OM4 fioletowy

EFB Elektronik MTPM12LCOM4-0,4 to światłowodowy kabel rozgałęźny o długości 0,4 m, przeznaczony do krótkich połączeń o dużej gęstości w centrach danych i szafach telekomunikacyjnych. Jeden koniec wyposażony jest w wielowłóknowe złącze MTP, natomiast drugi koniec rozdziela się na 12 złączy duplex LC zakończonych w indywidualnych obudowach. Kabel wykorzystuje włókno wielomodowe OM4 i fioletową powłokę zewnętrzną, co odróżnia go od innych standardów wielomodowych, zapewniając niezawodne łącza o dużej prędkości między panelami krosowymi, transceiverami i przełącznikami w ograniczonej przestrzeni.

Zalety

Ten kabel rozgałęźny zapewnia kompaktową łączność przy bardzo krótkiej długości 0,4 m, co zmniejsza nadmiar zapasów w okablowaniu na poziomie szafy. Wielomodowy rdzeń OM4 obsługuje wyższą przepustowość i wydłużony zasięg w porównaniu z wcześniejszymi klasami wielomodowymi, dzięki czemu nadaje się do zastosowań 10GbE, 40GbE i 100GbE, gdzie określono tryb wielomodowy. Złącze MTP zapewnia gęste łączenie wielu włókien, a 12 zakończeń LC umożliwia bezpośrednie podłączenie do portów LC bez dodatkowych adapterów lub modułów kasetowych. Fioletowa powłoka umożliwia szybką identyfikację wizualną łączy OM4 podczas instalacji i konserwacji.

Zastosowanie

• Połączenia krosowe między magistralami z obsługą MTP a panelami krosowymi lub transceiverami opartymi na LC
• Zarządzanie światłowodami w szafach i regałach o dużej gęstości w centrach danych
• Łącza wielomodowe na krótkie odległości dla systemów 10GbE, 40GbE i 100GbE
• Instalacje rozgałęźne światłowodów, gdzie przestrzeń jest ograniczona i wymagane jest staranne prowadzenie

Kluczowe specyfikacje

• Typ kabla: Włókno wielomodowe OM4
• Długość: 0,4 m
• Złącze A: Wielowłóknowe złącze MTP
• Złącze B: 12 × złącza w stylu single-mode (zakończenia wielomodowe LC)
• Liczba włókien: 12 (rozgałęzienie wstęgowe/wielowłóknowe)
• Kolor powłoki: Fioletowy (identyfikacja OM4)
• Zastosowanie: Krosowanie o krótkim zasięgu i dużej gęstości w centrach danych

Sposób użycia

Poprowadź kabel ostrożnie, aby uniknąć ciasnych zagięć i naprężeń mechanicznych; zachowaj minimalny promień gięcia określony przez producenta dla włókien wielomodowych OM4. Włóż złącze MTP do odpowiedniego portu MTP w kasecie, magistrali lub transceiverze, aż do zatrzaśnięcia, a następnie podłącz poszczególne złącza LC do odpowiednich portów LC na panelu krosowym lub urządzeniu aktywnym. Przed połączeniem upewnij się, że złącza są czyste, aby zapobiec utracie sygnału — użyj odpowiednich narzędzi do czyszczenia światłowodów i w razie potrzeby sprawdź czoła złączy. Zabezpiecz kabel i zarządzaj odciążeniem za pomocą prowadnic panelowych lub klipsów do zarządzania kablami, aby zapobiec ciągnięciu złączy i utrzymać stałą wydajność optyczną.

Zalecenia

Aby uzyskać najlepszą wydajność, używaj tego rozgałęźnego kabla OM4 w przewidzianym środowisku o krótkim zasięgu i łącz go z kompatybilnymi komponentami MTP/MPO oraz transceiverami przystosowanymi do OM4. Regularnie sprawdzaj i czyść złącza, unikaj przekraczania limitów promienia gięcia i przechowuj zapasowe kable zwinięte luźno, aby zapobiec mikrozgięciom. Podczas wymiany lub przedłużania tras dopasuj typ włókna i polaryzację do istniejącej infrastruktury, aby zapewnić prawidłowe mapowanie kanałów.
