Światłowodowy kabel InfiniBand EFB Elektronik MTPF12LCOM3-5 — OM3, MTP na 12×LC, 5 m, fioletowy

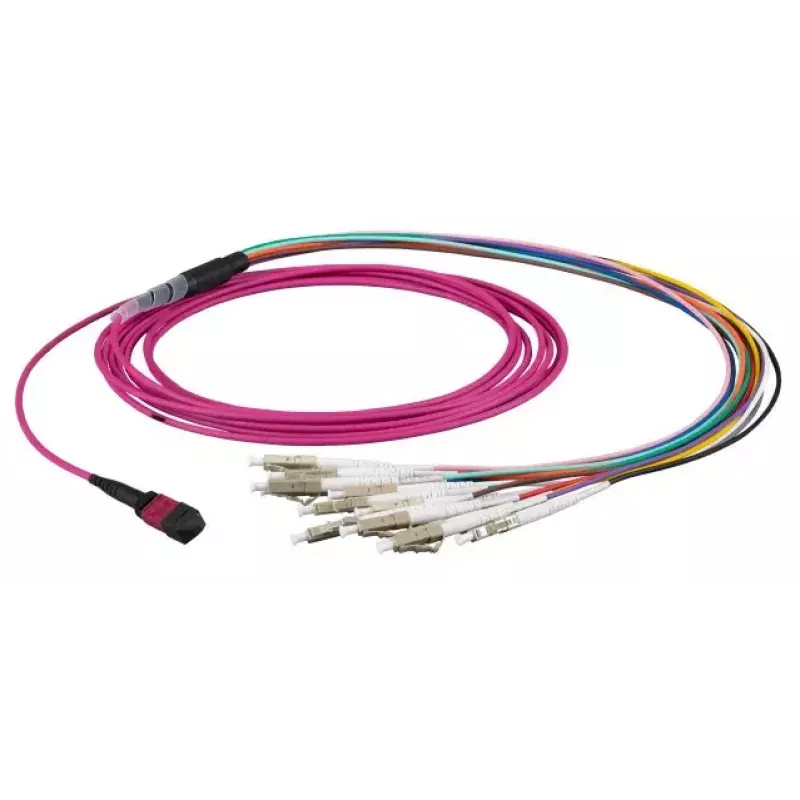

EFB Elektronik MTPF12LCOM3-5 to 5-metrowy światłowodowy kabel InfiniBand z wielomodowymi włóknami OM3 i zakończeniem typu rozgałęźnik MTP na 12×LC. Kabel wykorzystuje wielomodowe włókna o średnicy rdzenia 50 µm, przeznaczone do połączeń krótkiego zasięgu o dużej przepustowości, zapewniając kompaktowe rozwiązanie krosowania magistrali na dupleksowe LC do zastosowań w szafach rack, przełącznikach i serwerach. Fioletowa powłoka i fabrycznie zakończone złącze MTP ułatwiają wdrażanie w środowiskach okablowania strukturalnego, gdzie wymagane są połączenia o dużej gęstości i uporządkowane zarządzanie włóknami.

Zalety

Konfiguracja MTP na 12×LC oferuje magistralę w pojedynczym kablu, która rozdziela się na dwanaście dupleksowych zakończeń LC, zmniejszając objętość okablowania przy zachowaniu integralności sygnału w przypadku wielomodowych włókien OM3. Rdzeń 50 µm obsługuje moduły nadawczo-odbiorcze wielomodowe powszechnie stosowane w łączach InfiniBand i krótkiego zasięgu Ethernet. Długość 5 m pokrywa typowe odległości między szafami i wewnątrz szafy bez nadmiernego luzu, a kodowana kolorowo powłoka pomaga w identyfikacji na zatłoczonych panelach krosowych.

Zastosowanie

• Połączenia rozgałęźne typu spine-to-leaf i top-of-rack w centrach danych
• Połączenia wzajemne pamięci masowych i serwerów wymagające gęstego zakończenia światłowodowego
• Sieci InfiniBand i wielomodowe sieci optyczne krótkiego zasięgu
• Panele krosowe i panele rozgałęźne, gdzie pojedyncza magistrala MTP zasila wiele portów LC

Kluczowe specyfikacje

• Typ włókna: wielomodowe OM3
• Średnica rdzenia: 50 µm
• Złącze A: wielowłóknowe złącze MTP
• Złącze B: 12 zakończeń dupleksowych LC
• Długość: 5 m
• Kolor powłoki: fioletowy
• Zastosowanie: szybkie połączenia danych krótkiego zasięgu

Sposób użycia

Wybierz odpowiednią polaryzację portu i upewnij się, że złącze MTP pasuje do orientacji portu magistrali w przełączniku lub panelu krosowym. Włóż złącze MTP do wielowłóknowego gniazda, aż się zatrzaśnie, a następnie poprowadź wiązkę rozgałęźną do docelowych portów LC. Podłącz każde złącze LC do odpowiedniego dupleksowego transceivera lub portu panelu, pamiętając o zachowaniu prawidłowego parowania nadawanie/odbiór. Unikaj ciasnych zagięć i przymocuj kabel do elementów zarządzania kablami, aby zapobiec naprężeniom zakończeń.

Zalecenia

Przed instalacją skontroluj czoła złączy i w razie potrzeby wyczyść je odpowiednimi narzędziami do czyszczenia światłowodów. Stosuj kompatybilne transceivery wielomodowe i sprawdź mapowanie polaryzacji między magistralą MTP a rozgałęzieniem LC, aby zapewnić prawidłową ciągłość kanału. Dla optymalnej wydajności przestrzegaj wytycznych dotyczących tłumienności wtrąceniowej i odbiciowej dla OM3 oraz minimalizuj naruszenia promienia gięcia podczas trasowania.
