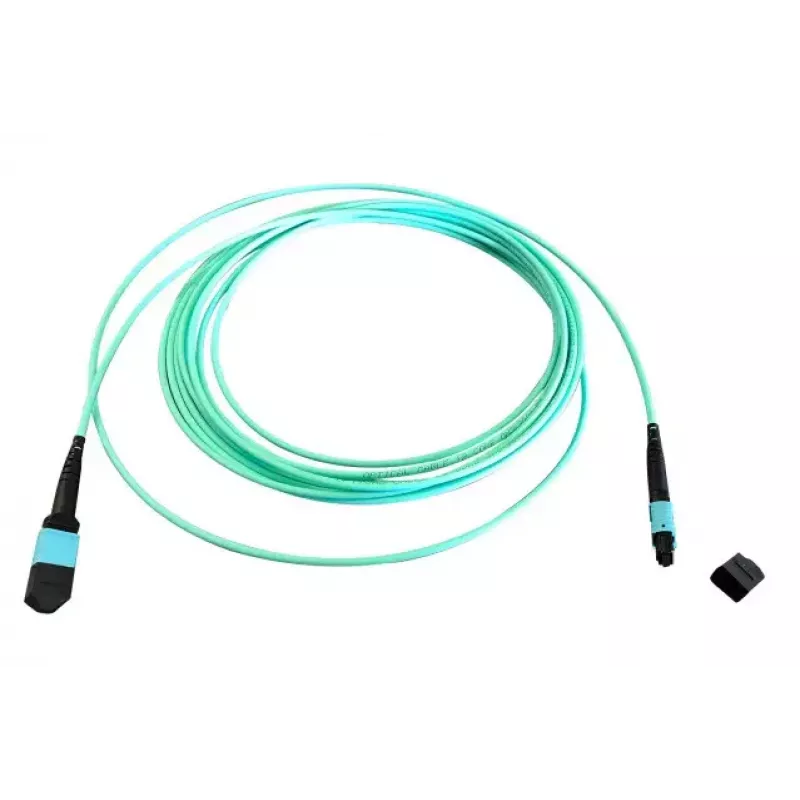

Światłowodowy kabel MTP EFB Elektronik MTPF12MTPFOM3-10-A — OM3, 10 m, 50 µm, Aqua

EFB Elektronik MTPF12MTPFOM3-10-A to 10-metrowy światłowodowy kabel MTP–MTP w kolorze aqua, zaprojektowany do szybkich łączy wielomodowych. Kabel wykorzystuje wielomodowe włókno OM3 o średnicy rdzenia 50 µm i złączach MTP na obu końcach, zapewniając kompaktowe połączenie o wysokiej gęstości dla centrów danych, szaf serwerowych i połączeń między przełącznikami. Jego konstrukcja ma na celu niską tłumienność wtrąceniową i niezawodną transmisję sygnału w krótko- i średniodystansowych sieciach optycznych, przy zachowaniu standardowej kompatybilności złączy.

Zalety

Kabel zapewnia stałą wydajność wielomodową z włóknem klasy OM3 zoptymalizowanym do zastosowań przy długości fali 850 nm i multipleksowaniu krótkofalowym. Złącza MTP obsługują układy paneli o wysokiej gęstości i łatwe łączenie z modułami kompatybilnymi z MTP, zmniejszając złożoność krosowania w okablowaniu strukturalnym. Długość 10 m zapewnia równowagę między zasięgiem a łatwością zarządzania dla typowych połączeń między szafami lub między urządzeniami, a kolor płaszcza aqua umożliwia wyraźną identyfikację wizualną łączy OM3 w środowiskach z mieszanymi włóknami.

Zastosowanie (zadania / przypadki użycia)

• Szybkie łącza krótko- i średniodystansowe między przełącznikami, panelami krosowymi i serwerami
• Szkielety centrów danych o wysokiej gęstości i systemy optyki równoległej (konfiguracje InfiniBand, 40/100 Gigabit)
• Okablowanie strukturalne w szafach serwerowych i pomieszczeniach sprzętowych wymagające wydajności wielomodowej OM3
• Połączenia, w których interfejsy MTP/MPO o dużej liczbie włókien są używane do łączy zagregowanych

Kluczowe specyfikacje

• Typ włókna: OM3 wielomodowe
• Średnica rdzenia: 50 µm
• Typ złącza: MTP na MTP (złącze wielowłóknowe)
• Długość: 10 m
• Kolor płaszcza: Aqua (identyfikacja OM3)
• Długość fali aplikacji: zoptymalizowana dla 850 nm
• Konstrukcja: wysoka gęstość, niska tłumienność wtrąceniowa dla optyki równoległej

Sposób użycia

Przed instalacją sprawdź oba złącza MTP i wolne końce, aby upewnić się, że są czyste i wolne od zanieczyszczeń. Poprowadź 10-metrowy kabel zgodnie z praktykami zarządzania kablami w szafie, aby uniknąć ciasnych zagięć; przestrzegaj określonego przez producenta minimalnego promienia gięcia dla włókna wielomodowego. Włóż mocno złącza MTP do kompatybilnych adapterów lub portów MTP, aż zatrzaski złącza się zablokują. Podczas podłączania do transceiverów lub modułów rozdzielających sprawdź poprawność polaryzacji i mapowania włókien zgodnie z projektem systemu. Po instalacji wykonaj testy tłumienności optycznej i ciągłości, aby potwierdzić wydajność łącza.

Zalecenia

Używaj środka czyszczącego przeznaczonego do włókien do czyszczenia powierzchni czołowych złączy i chroń nieużywane końce złączy zaślepkami przeciwpyłowymi. Unikaj nadmiernej siły ciągnącej i zachowaj odpowiedni promień gięcia, aby zapobiec zwiększonej tłumienności. W przypadku optyki równoległej lub zespołów rozdzielających zapewnij prawidłowe wyprowadzenie pinów i wyrównanie polaryzacji, aby pasowały do docelowych transceiverów lub modułów.
