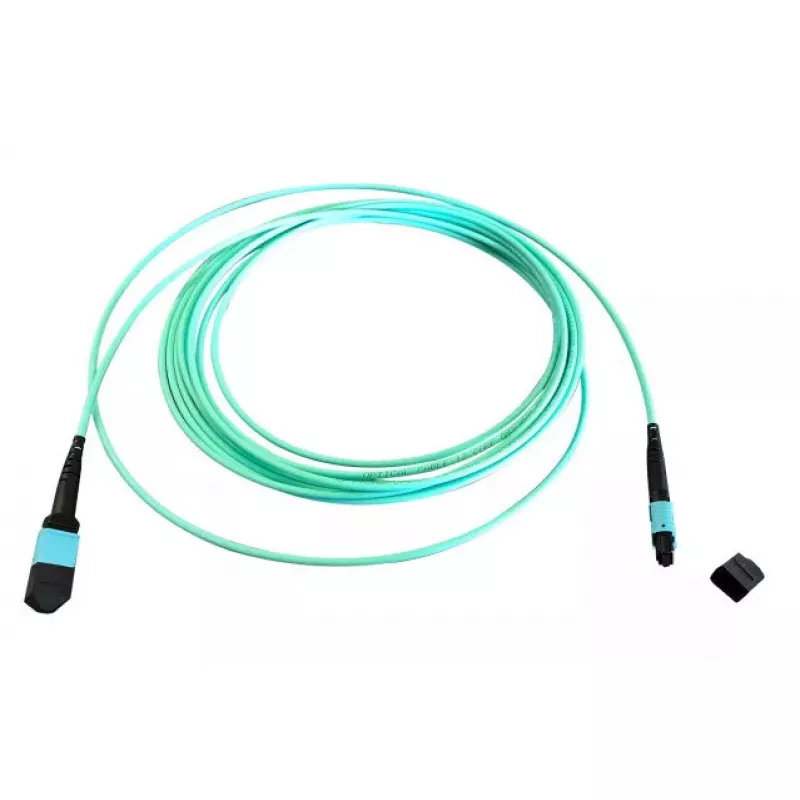

Światłowodowy kabel MTP EFB Elektronik MTPF12MTPFOM3-5-A — OM3, 50 µm, 5 m, Aqua

EFB Elektronik MTPF12MTPFOM3-5-A to 5-metrowy kabel światłowodowy MTP–MTP w kolorze aqua, przeznaczony do sieci wielomodowych OM3 o średnicy rdzenia 50 µm. Zapewnia łączność równoległą o wysokiej gęstości dzięki zakończeniom MTP/MPO i jest przeznaczony do połączeń w centrach danych, patchowania między przełącznikami lub panelami krosowymi oraz łączy krótkiego i średniego zasięgu wymagających niezawodnej transmisji wielomodowej przy wysokich szybkościach transmisji danych.

Zalety

Kabel łączy wydajność wielomodową OM3 z formatem złącza o wysokiej gęstości MTP, aby obsługiwać optykę równoległą i transceivery wielokanałowe. Jego włókna wielomodowe o rdzeniu 50 µm są zoptymalizowane pod kątem długości fal stosowanych w łączach krótkiego zasięgu o dużej szybkości. Zewnętrzna powłoka w kolorze aqua ułatwia szybką identyfikację wizualną okablowania OM3 w środowiskach okablowania strukturalnego, a fabrycznie zakończone wtyki MTP zmniejszają prace związane z terminacją na miejscu i pomagają zapewnić stałą tłumienność wtrąceniową i wyrównanie polaryzacji.

Nadaje się do

• Połączeń przełącznik-przełącznik i przełącznik-panel krosowy w centrum danych
• Połączeń z transceiverami optyki równoległej (np. moduły 40G/100G)
• Instalacji szkieletowych i krosowniczych włókien o wysokiej gęstości
• Łączy wielomodowych krótkiego i średniego zasięgu wewnątrz szaf i pomiędzy pomieszczeniami sprzętowymi

Kluczowe specyfikacje

• Typ włókna: OM3 wielomodowy
• Średnica rdzenia: 50 µm
• Typ złącza: MTP na MTP (złącza wielowłóknowe o wysokiej gęstości typu MPO)
• Długość: 5 metrów
• Kolor powłoki: Aqua (identyfikacja OM3)
• Odpowiedni zakres fal: typowe długości fal wielomodowych (850 nm / 1300 nm)
• Zastosowanie: łącza wielomodowe krótkiego zasięgu o wysokiej szybkości i optyka równoległa

Sposób użycia

Zamontuj kabel MTP–MTP, wyrównując wypusty i kołki prowadzące złączy MTP z odpowiednimi portami w transceiverach lub panelach krosowych, zapewniając prawidłową polaryzację i orientację przed włożeniem. Poprowadź kabel przez półki do zarządzania włóknami lub koryta, aby uniknąć ciasnych zagięć i naprężeń mechanicznych; przestrzegaj zalecanego minimalnego promienia gięcia dla włókien wielomodowych. Po instalacji przeprowadź pomiar tłumienności optycznej i test ciągłości, aby sprawdzić wydajność końcową i prawidłowe mapowanie kanałów.

Zalecenia

Przechowuj i obchodź się z kablem, aby zapobiec zanieczyszczeniu czołowych powierzchni złączy; używaj zaślepek przeciwpyłowych, gdy złącza nie są połączone, oraz czyść czołowe powierzchni odpowiednim narzędziem do czyszczenia włókien przed połączeniem. Dla najlepszej wydajności w środowiskach o wysokiej gęstości, zaplanuj trasowanie kabli i polaryzację, aby dopasować je do wymagań transceiverów i wiązek, oraz postępuj zgodnie z wytycznymi producenta dotyczącymi promienia gięcia i osadzenia złączy, aby utrzymać tłumienność wtrąceniową i tłumienność odbiciową w oczekiwanych granicach.
