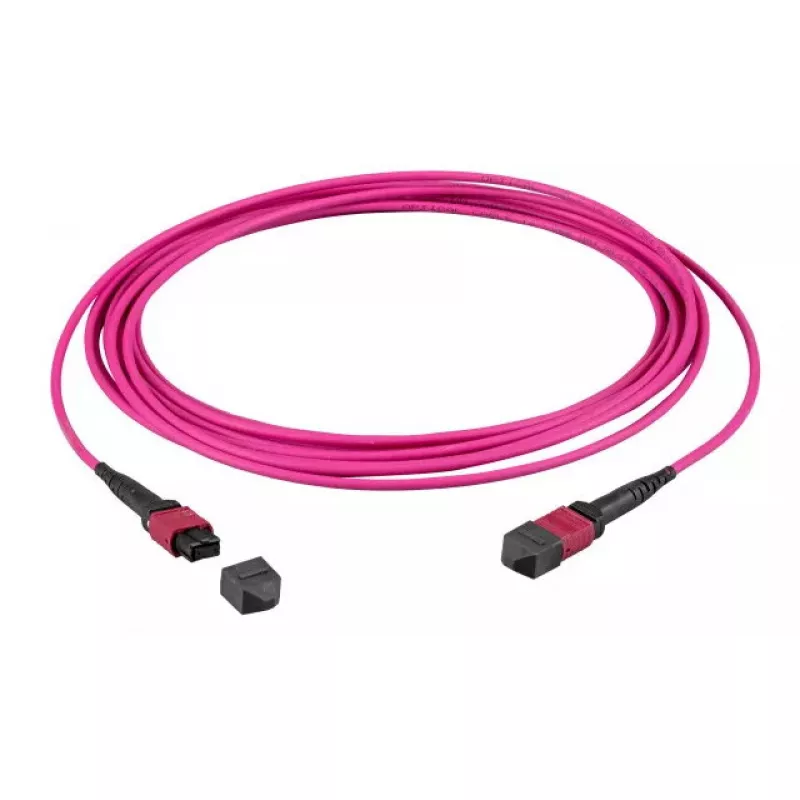

Światłowodowy kabel MTP EFB Elektronik MTPF72MTPFOM4-10-A — OM4, 10 m, MTP–MTP, 50 µm, fioletowy

EFB Elektronik MTPF72MTPFOM4-10-A to 10-metrowy wielomodowy kabel światłowodowy z włóknem OM4 i złączami MTP na obu końcach. Dzięki średnicy rdzenia 50 µm i fabrycznie zakończonym obudowom MTP, kabel ten jest przeznaczony do wielomodowych połączeń o dużej gęstości w centrach danych, serwerowniach oraz szybkich łączach InfiniBand lub Ethernet, gdzie wymagane jest kompaktowe zakończenie wielu włókien i stała wydajność OM4. Fioletowy kolor płaszcza ułatwia szybką identyfikację infrastruktury wielomodowej OM4 w systemach okablowania strukturalnego.

Zalety

Kabel zapewnia niską tłumienność wtrąceniową i kontrolowane tłumienie w całym paśmie modalnym OM4, umożliwiając niezawodną transmisję z prędkościami 10 Gb/s, 40 Gb/s i 100 Gb/s w połączeniu z kompatybilnymi transceiverami i okablowaniem krosowym. Zakończenie MTP–MTP oferuje oszczędną przestrzennie łączność wielu włókien i zmniejsza złożoność okablowania w porównaniu z wieloma pojedynczymi złączami. Fabryczne zakończenie zapewnia stałe polerowanie powierzchni czołowych i wyrównanie, co przekłada się na przewidywalną wydajność optyczną, a długość 10 m umożliwia elastyczne prowadzenie między szafami lub urządzeniami bez nadmiernego zarządzania nadmiarem kabla.

Zastosowanie

• Połączenia międzysystemowe w centrach danych oraz połączenia top-of-rack do kręgosłupa sieci
• Szybkie łącza InfiniBand i Ethernet (10G, 40G, 100G) wykorzystujące wielomodowość OM4
• Krosowanie w szafach serwerowych i magistrale między panelami światłowodowymi
• Szkieletowe okablowanie wielowłóknowe o dużej gęstości i ścieżki migracji

Kluczowe dane techniczne

• Typ włókna: OM4 wielomodowe
• Średnica rdzenia: 50 µm
• Typ złącza: wielowłóknowe złącza MTP na MTP
• Długość: 10 m
• Kolor płaszcza: fioletowy (identyfikacja OM4)
• Zastosowanie: wielomodowa transmisja danych i połączenia międzysystemowe

Sposób użycia

Poprowadzić kabel między wyznaczonymi panelami krosowymi, transceiverami lub portami urządzeń, unikając ostrych zagięć i naprężeń mechanicznych. Przed włożeniem sprawdzić orientację i wyrównanie złącza, aby zapobiec uszkodzeniu powierzchni czołowych. Stosować odpowiednie metody zarządzania kablami, takie jak prowadnice, pierścienie lub rzepy, aby zachować zalecany promień gięcia dla włókien wielomodowych i zapobiec stratom mikrozgięciowym. Przy podłączaniu transceiverów lub adapterów potwierdzić kompatybilność z optyką wielomodową OM4 oraz upewnić się, że złącza i adaptery są czyszczone odpowiednimi narzędziami do czyszczenia włókien przed połączeniem.

Zalecenia

Przed każdym połączeniem sprawdzać i czyścić powierzchnie czołowe MTP, utrzymywać minimalny promień gięcia zgodnie z danymi technicznymi dla włókna OM4, a nieużywane końcówki przechowywać z założonymi nasadkami ochronnymi. Aby uzyskać najlepszą wydajność w szybkich łączach, należy łączyć ten kabel OM4 MTP–MTP z kompatybilnymi transceiverami OM4 i certyfikowanymi panelami krosowymi oraz weryfikować łącza pomiarami tłumienności wtrąceniowej i odbiciowej, o ile to wymagane.
