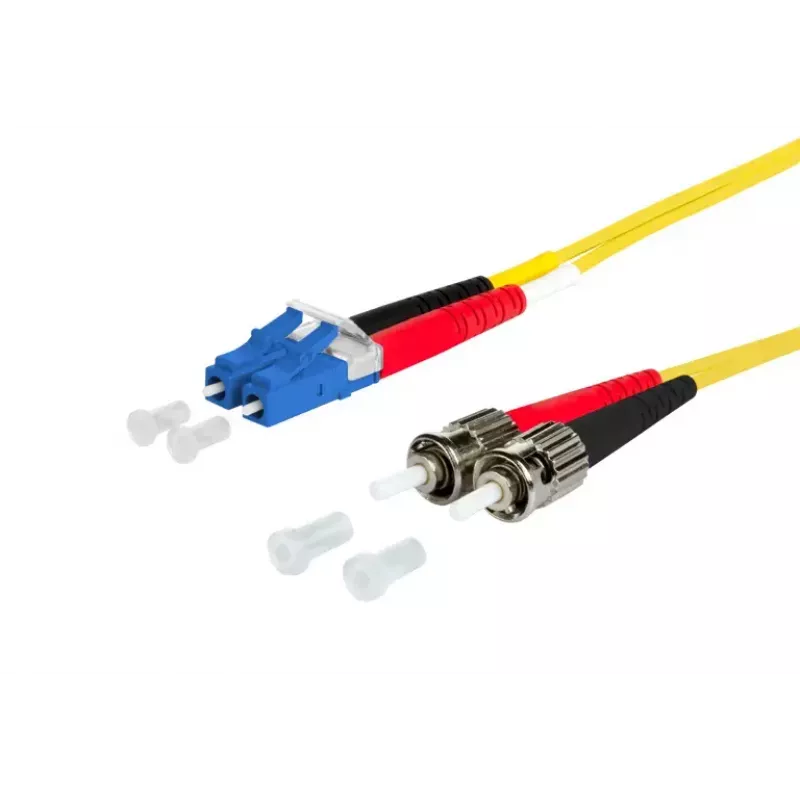

Światłowodowy kabel połączeniowy METZ CONNECT 151P1JOAO30E LC 2x ST I-V(ZN) H 3 m żółty

METZ CONNECT 151P1JOAO30E LC 2x ST I-V(ZN) H 3 m żółty to 3-metrowy jednomodowy światłowodowy kabel połączeniowy zaprojektowany do niezawodnych połączeń optycznych w instalacjach sieciowych. Łączy złącze LC na jednym końcu z dwoma złączami ST na drugim, aby obsługiwać łącza pełnodupleksowe i elastyczne podłączanie urządzeń. Kabel wykorzystuje charakterystykę włókna G.657.A2 i średnicę rdzenia 9 µm, odpowiednią do prowadzenia o niskich stratach na zgięciach i standardowej transmisji optycznej w środowiskach wewnętrznych. Jasnożółta powłoka zapewnia wyraźną identyfikację wizualną w trasach kablowych.

Zalety

Ten kabel światłowodowy zapewnia niskie tłumienie wtrąceniowe i stałą wydajność optyczną dzięki konstrukcji z włókna jednomodowego G.657.A2 i precyzyjnie fabrycznie zakończonym złączom. Konfiguracja z mieszanymi złączami (LC na podwójne ST) umożliwia połączenie między urządzeniami z różnymi typami portów bez dodatkowych adapterów. Długość 3 m jest praktyczna do łączenia między szafami, panelami i pobliskimi urządzeniami, a żółta powłoka ułatwia szybką identyfikację podczas instalacji i konserwacji.

Zastosowanie

• Połączenia krosowe między panelami sieciowymi, przełącznikami i transceiverami
• Łączenie urządzeń z portami LC z urządzeniami z portami ST
• Wewnętrzne okablowanie strukturalne i krosowanie w szafach w pomieszczeniach komunikacyjnych
• Krótkodystansowe pełnodupleksowe łącza optyczne i konfiguracje laboratoryjne

Kluczowe specyfikacje

• Długość kabla: 3 m
• Typ kabla: I-V(ZN) H
• Standard włókna: G.657.A2 jednomodowy
• Średnica rdzenia: 9 µm
• Złącze A: LC
• Złącze B: 2× ST
• Funkcjonalność: pełnodupleksowe łącze optyczne
• Kolor powłoki: żółty

Sposób użycia

Podłącz koniec LC do portu LC w urządzeniu źródłowym lub panelu krosowym, a dwa złącza ST wpiąć do odpowiednich portów ST w urządzeniu docelowym, zapewniając prawidłową orientację nadawania/odbioru dla pracy pełnodupleksowej. Unikaj ostrych zagięć i przymocuj kabel wzdłuż istniejących ścieżek zarządzania kablami, aby zachować minimalny promień gięcia zalecany dla włókien G.657.A2. Sprawdź powierzchnie czołowe złączy pod kątem zanieczyszczeń i wyczyść odpowiednimi narzędziami do czyszczenia włókien przed wykonaniem połączeń, aby zmniejszyć tłumienie wtrąceniowe.

Zalecenia

Stosować kabel do stałych instalacji wewnętrznych i krosowania; prowadzić go przez koryta kablowe lub organizatory pionowe i unikać ciasnych zagięć lub naprężeń mechanicznych. Podczas obchodzenia się z kablem przestrzegać standardowych zasad bezpieczeństwa optycznego i procedur czyszczenia oraz zweryfikować wydajność łącza po instalacji za pomocą testu strat optycznych, jeśli jest to wymagane.
