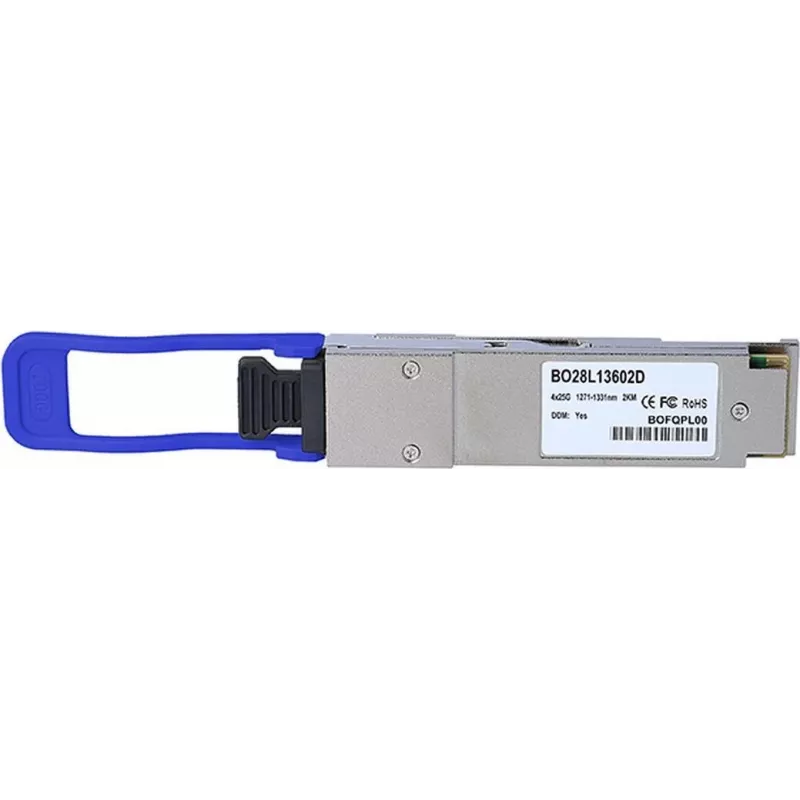

Światłowodowy moduł nadawczo-odbiorczy QSFP28 CBO QSFP28-100G-CWDM4 100G CWDM4

Światłowodowy moduł nadawczo-odbiorczy QSFP28 CBO QSFP28-100G-CWDM4 100G CWDM4 to kompaktowy moduł optyczny w formacie QSFP28 przeznaczony do łączy 100 Gb/s z wykorzystaniem zwielokrotnienia falowego zgrubnego (CWDM4). Zapewnia łączność optyczną jednomodową krótkiego zasięgu dla łączy agregacyjnych i połączeń między centrami danych między przełącznikami, routerami i serwerami. Moduł obsługuje cztery kanały CWDM zagregowane w celu zapewnienia transportu 100G Ethernet lub podobnego 100G przez odpowiednią infrastrukturę światłowodową i jest przeznaczony do sprzętu sieciowego o dużej gęstości, gdzie wymagane są małe rozmiary i duża przepustowość.

Zalety

Moduł łączy kompaktową obudowę QSFP28 z optyką CWDM4, umożliwiając wydajną transmisję 100G przez światłowód jednomodowy na krótkich i średnich dystansach. Obsługuje instalację hot-plug dla minimalnych przerw w działaniu i jest kompatybilny ze standardowymi gniazdami i portami QSFP28 stosowanymi w nowoczesnych przełącznikach i routerach. Jego konstrukcja zmniejsza złożoność okablowania poprzez agregację czterech długości fal w jednym module, upraszczając wdrażanie łączy w środowiskach agregacji centrów danych i kampusów.

Zastosowanie

• Połączenia między centrami danych i łącza agregacyjne spine-to-leaf
• Połączenia 100G o dużej gęstości między przełącznikami lub między przełącznikiem a routerem
• Łącza dosyłowe serwerów w projektach sieci na poziomie szafy lub rzędu
• Łącza światłowodowe jednomodowe krótkiego zasięgu w obrębie kampusu lub obiektów neutralnych dla operatora

Kluczowe specyfikacje

• Format: QSFP28 (hot-pluggable)
• Szybkość transmisji danych: 100 Gb/s łącznie (4 kanały CWDM 25 Gb/s)
• Technologia optyczna: zwielokrotnienie falowe CWDM4
• Typ światłowodu: światłowód jednomodowy
• Typowy zasięg: krótkie i średnie dystanse przez światłowód jednomodowy (zgodnie z wymaganiami systemowymi)
• Interfejs złącza: złącze równoległe typu MPO kompatybilne z okablowaniem CWDM4

Sposób użycia

Włóż moduł QSFP28 do kompatybilnego portu QSFP28 w przełączniku, routerze lub adapterze serwera, gdy port hosta jest zasilany, wykorzystując jego funkcję hot-plug. Podłącz odpowiedni kabel MPO jednomodowy pasujący do przypisań kanałów CWDM4, zapewniając prawidłową polaryzację włókien i typ złącza. Sprawdź stan łącza i diagnostykę za pomocą interfejsu zarządzania urządzenia sieciowego i monitoruj parametry optyczne, takie jak moc odbierana i temperatura, aby potwierdzić prawidłowe działanie.

Zalecenia

Używaj certyfikowanego okablowania MPO jednomodowego przeznaczonego do kanałów CWDM4 i zapewnij kompatybilność modułu ze sprzętem hosta. Przestrzegaj wytycznych producenta dotyczących temperatury pracy i budżetów mocy optycznej; przeprowadź testy łącza po instalacji i utrzymuj czyste czoła złączy, aby zapobiec utracie sygnału.
