Szafa wisząca EFB Elektronik 691612VGR.60

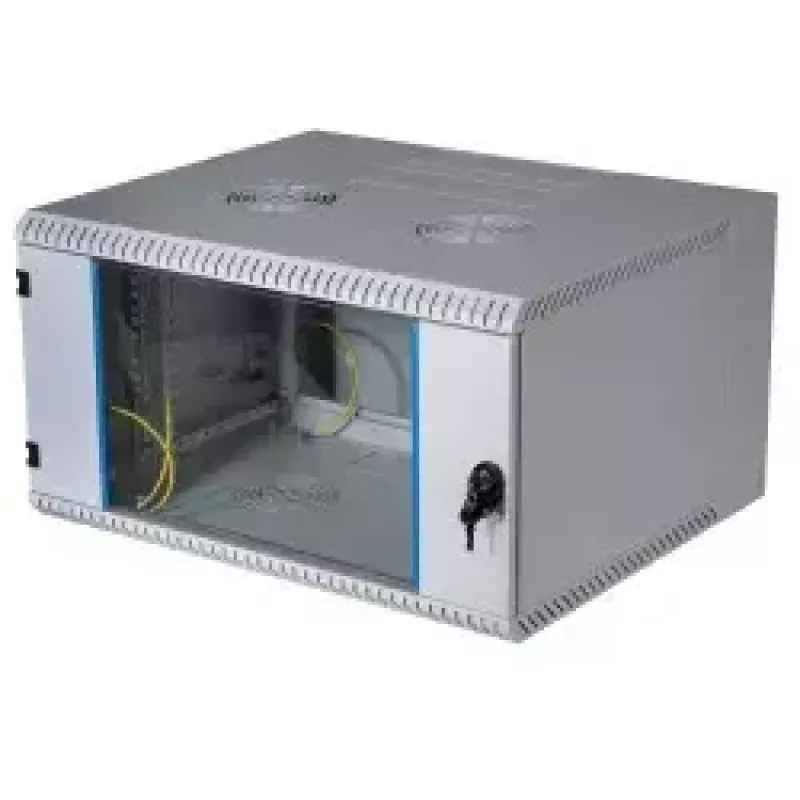

EFB Elektronik 691612VGR.60 to 12U szafa wisząca zaprojektowana do optymalizacji instalacji sprzętu wewnątrz pomieszczeń, gdzie przestrzeń podłogowa jest ograniczona. Wykonana z blachy stalowej ze spawaną ramą i dostarczana wstępnie zmontowana, szafa zapewnia kompaktowy system montażu 19" w kolorze jasnoszarym (RAL7035). Obudowa zawiera regulowane na głębokość przednie szyny profilowe 19", tylną ramę uchylną umożliwiającą dostęp, zamykane na klucz przednie drzwi z atestowaną szybą ze szkła bezpiecznego i metalowymi zawiasami oraz stopień ochrony IP20 dla środowisk wewnętrznych. Jednostka obsługuje maksymalne obciążenie 40 kg i jest dostarczana z akcesoriami do wprowadzania kabli i uziemienia.

Zalety

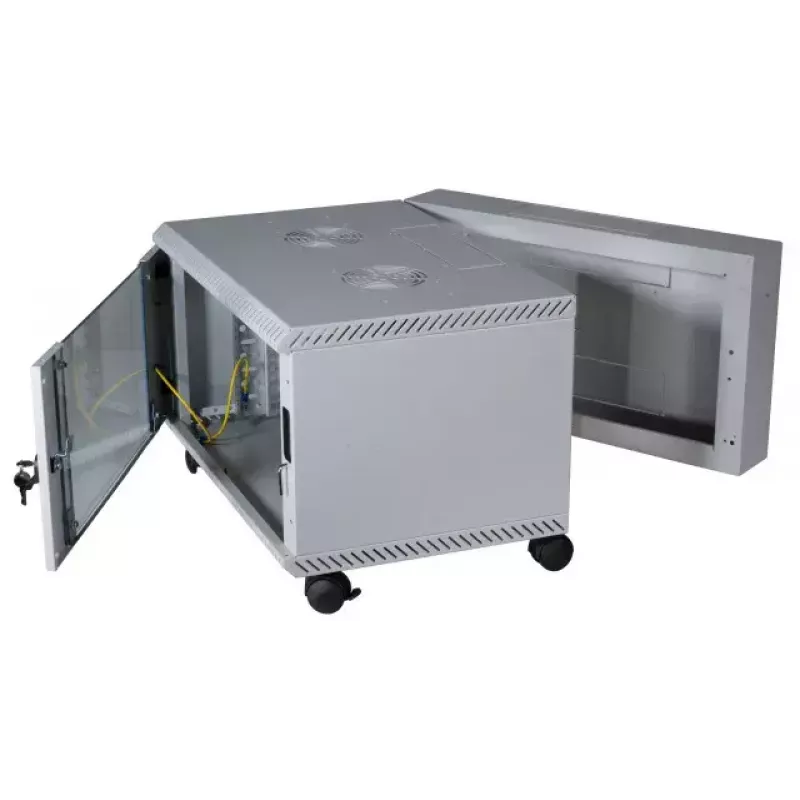

Szafa łączy solidną, spawaną stalową obudowę z konstrukcją ułatwiającą instalację i konserwację: tylna uchylna rama umożliwia łatwy dostęp do zamontowanego sprzętu, a regulowane na głębokość ocynkowane szyny 19" mieszczą urządzenia o różnych głębokościach. Zamykane na klucz przednie drzwi z metalowymi zawiasami i szybą ze szkła bezpiecznego zapewniają bezpieczeństwo fizyczne i widoczność, a wewnętrzne uziemienie gwarantuje uziemienie wszystkich sekcji szafy. Wstępnie wycięte punkty wejścia kabli i przygotowanie na jednostki wentylatorowe plug & play upraszczają wentylację i prowadzenie kabli bez dodatkowych modyfikacji szafy.

Zastosowanie

• Sieciowy i serwerowy sprzęt montowany na ścianie w biurach i pomieszczeniach technicznych
• Instalacje okablowania strukturalnego i paneli krosowych w małych i średnich szafach IT
• Sprzęt telekomunikacyjny i aktywne komponenty sieciowe wymagające 12U miejsca w szafie rack
• Środowiska wymagające zamykanych, widocznych przednich drzwi do kontrolowanego dostępu

Kluczowe specyfikacje

• Pojemność szafy: 12U
• Standard montażu: 19"
• Wymiary zewnętrzne (S×G×W): 600 × 600 × 600 mm
• Maksymalna nośność: 40 kg
• Materiał i wykończenie: obudowa z blachy stalowej, spawana rama, malowanie proszkowe RAL7035 (jasnoszary)
• Stopień ochrony: IP20 (do użytku wewnątrz pomieszczeń)
• Przednie drzwi: zamykane na klucz z metalowymi zawiasami i atestowaną szybą ze szkła bezpiecznego
• Wewnętrzne cechy: ocynkowane, regulowane na głębokość przednie szyny profilowe 19", tylna uchylna rama

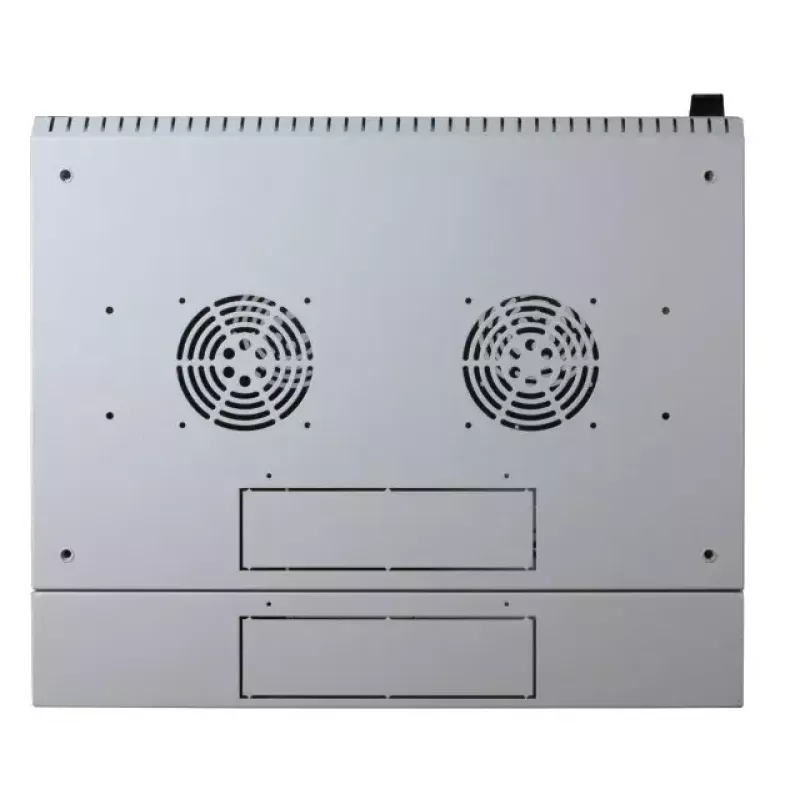

• Wentylacja: przygotowana na jednostkę wentylatorową Plug & Play 2-fan oraz pojedyncze jednostki wentylatorowe w dachu i dnie
• Zarządzanie kablami: wstępnie wycięte otwory do wprowadzania kabli z dachu lub dna; zawiera przelotkę szczotkową
• Uziemienie: wewnętrzne uziemienie wszystkich sekcji szafy

Sposób użycia

Zamocować szafę do odpowiedniej ściany nośnej zgodnie z lokalnymi przepisami budowlanymi i przy użyciu odpowiednich kołków rozporowych (nie są dołączone). Zainstalować sprzęt na dołączonych regulowanych na głębokość szynach 19", używając dostarczonych nakrętek koszykowych. Użyć tylnej uchylnej ramy, aby uzyskać dostęp do podłączeń urządzeń podczas instalacji i konserwacji. Poprowadzić kable przez wstępnie wycięte otwory lub przelotkę szczotkową, aby utrzymać schludne punkty wejścia, a w razie potrzeby zainstalować przygotowane jednostki wentylatorowe, aby poprawić cyrkulację powietrza. Zabezpieczyć przednie drzwi za pomocą dostarczonych kluczy, aby ograniczyć dostęp fizyczny.

Zalecenia

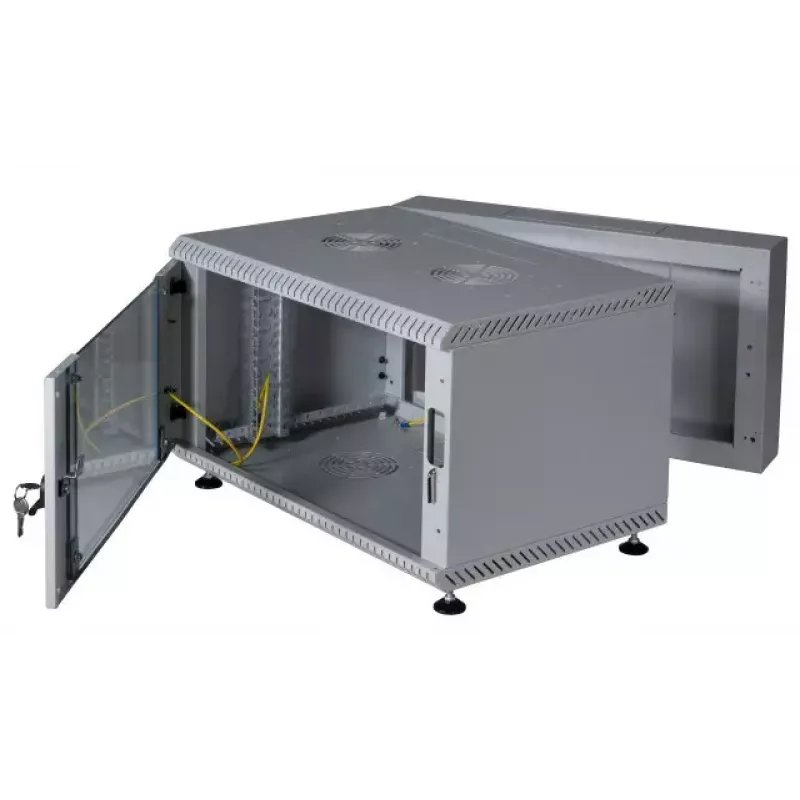

Dla bezpiecznej pracy należy upewnić się, że całkowita masa zamontowanego sprzętu nie przekracza 40 kg i rozłożyć obciążenie równomiernie na szynach 19". Użyć odpowiednich kotew ściennych do podłoża i rozważyć dodanie nóżek poziomujących lub zestawu kółek w dolnych punktach montażowych w przypadku instalacji blisko podłogi. Utrzymywać drożność otworów wentylacyjnych, a jeśli sprzęt generuje znaczącą ilość ciepła, zainstalować kompatybilne jednostki wentylatorowe przygotowane do szafy.
