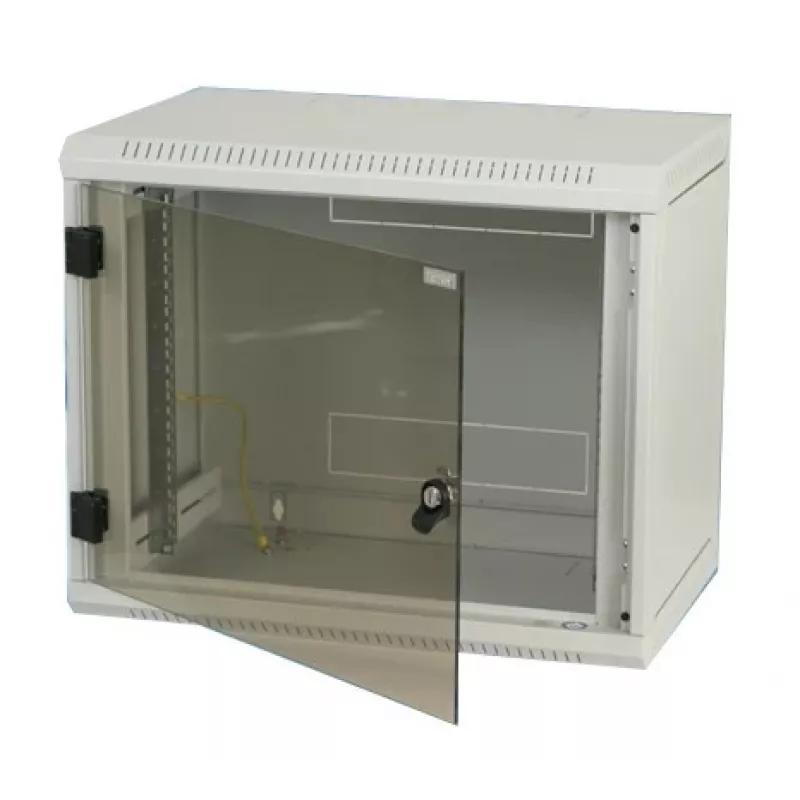

Szafa wisząca Triton RBA-15-AS4-CAX-A1

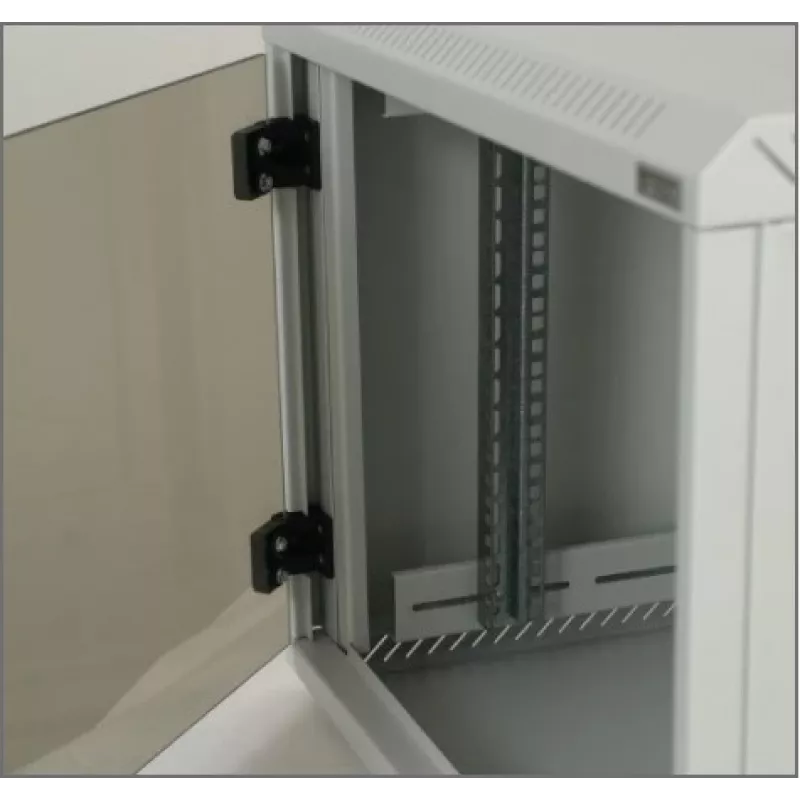

Jednoczęściowa spawana obudowa ścienna IP20, nośność od 60–100 kg. Wysoka stabilność konstrukcji Dystrybutor posiada solidną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd obudów. Drzwi Drzwi obudów są standardowo wykonane z litego szkła, ale na życzenie mogą być również wykonane z litej blachy lub perforowane. Elastyczne otwieranie drzwi System zawiasów umożliwia otwieranie drzwi pod kątem 165°. Drzwi można łatwo zdjąć. Zawias drzwi można zmienić, obracając całą obudowę. Całkowicie szklane Drzwi całkowicie szklane wykonane są z hartowanego szkła odpornego na wstrząsy o grubości 4 mm. W przypadku stłuczenia rozpadają się na wiele małych odłamków, podobnie jak szyba samochodowa. Ze względów bezpieczeństwa zalecamy zamykanie całkowicie szklanych drzwi po zamontowaniu komponentów, aby uniknąć kolizji z innymi przedmiotami. Nasze całkowicie szklane drzwi zostały przetestowane przez certyfikowane laboratorium badawcze i spełniają wymagania normy CSN EN 12150-1+A: Szkło w budownictwie – termicznie hartowane bezpieczne szkło sodowo-wapniowo-krzemianowe. Badane szkło spełnia normę dotyczącą rozpadu po stłuczeniu, certyfikat zgodności CQ-24-2023, raport z badań IKATES 58A-2024. Zamek drzwi Łatwy i szybki dostęp do obudowy. Regulowane szyny pionowe 19-calowe szyny pionowe są swobodnie regulowane w głębokości szafy. Ułatwia to instalację komponentów i zarządzanie kablami. W zakresie dostawy znajduje się 1 para pionów. Na tylnej ścianie obudowy znajduje się perforacja, która zastępuje drugą parę pionów. Inną opcją jest zakup pionowych szyn kratowych jako opcjonalnych akcesoriów. Panele wyłamywane Dach, podłoga i panel tylny obudowy posiadają przepusty kablowe z wyłamywanymi panelami. Mogą być one uszczelnione przed kurzem za pomocą listwy szczotkowej (w zestawie akcesoriów). Wentylacja Jednoczęściowa RBA posiada sześć otworów wybijanych w wersji A6 do montażu jednostek wentylacyjnych RAx-CH-X2x-X1 (lub wentylatorów RAX-CH-X07-X9 – NIE przeznaczone na rynek niemiecki! – do trzech w górnej i trzech w dolnej części obudowy). Oznacza to, że komponenty, które wcześniej nie mogły być chłodzone w obudowach ściennych i musiały być instalowane w obudowach wolnostojących, mogą być teraz instalowane również w obudowach RBA. Jednoczęściowa 19-calowa obudowa ścienna o stopniu ochrony IP20 Obudowa jest montowana bezpośrednio na ścianie. Dystrybutor zawiera dwie regulowane pionowe szyny kratowe. Konstrukcja dystrybutora: zwarta konstrukcja spawana, drzwi z litego szkła z bezpiecznego szkła o grubości 4 mm, opcjonalnie z drzwiami z litej blachy lub perforowanymi. Dopuszczalna nośność poszczególnych drzwi wynosi maks. 10 kg. Minimalna grubość aplikacji to 65 µm. Obudowy są przeznaczone do instalacji sprzętu telekomunikacyjnego i transmisji danych oraz ich systemów dystrybucji. Wszystkie zdejmowane części są połączone kablami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres eksploatacji obudowy. W podstawie szafy znajduje się śruba M8 jako centralny punkt uziemienia. Wycięcia na przepusty kablowe znajdują się w górnej i dolnej części tyłu obudowy, a kolejne dwa w dachu i podstawie. Wersja A6 posiada wycięcia w dachu i podstawie do zastosowania wentylatorów.

• Głębokość: 395mm
• Numer producenta: RBA-15-AS4-CAX-A1
• Kod EAN: 8595105016534
• Zdejmowane panele boczne: Tak
• Zdejmowany panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontowalny: Nie
• Wysokość (zewnętrzna): 770mm
• Wysokość opakowania: 0.770m
• Objętość opakowania: 0.1825m³
• Długość opakowania: 0.395m
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Kraj pochodzenia: Czechy
• W ofercie: Nie
• Bardzo przeceniony: Nie
• Otwory wentylacyjne: Nie
• Waga: 22.320kg
• Szerokość opakowania: 0.600m
• Marka: Tritón
• Kod taryfy celnej: 8538100090
• Wysokość w jednostkach rack: 15U
• Zalecane maksymalne obciążenie: 30kg
• Szerokość: 600mm
• Szerokość drzwi: 516mm
• Wysokość drzwi: 665mm
• Klasa ochrony: IP20

Zastosowanie

Wybierz solidną konstrukcyjnie ścianę zdolną do utrzymania szafy i jej pełnego obciążenia plus margines bezpieczeństwa. Zaznacz punkty montażowe zgodnie z szablonem montażowym szafy i zamontuj odpowiednie kotwy lub mocowania do materiału ściany. Przymocuj bezpiecznie ramę szafy, sprawdź poziom i dokręć przednie oraz tylne szyny montażowe, jeśli są wymagane. Zainstaluj komponenty sieciowe w szafie przy użyciu standardowych śrub rackowych i zapewnij równomierne rozłożenie ciężaru. Poprowadź kable starannie przez dostępne otwory i zabezpiecz je, aby zapobiec naprężeniom złączy.

Zalecenia

Dla bezpiecznej eksploatacji nie przekraczaj maksymalnego obciążenia 30 kg i rozkładaj ciężar sprzętu równomiernie w przestrzeni 15U. Zapewnij wolną przestrzeń wokół szafy na wentylację i dostęp do kabli. Używaj dopasowanego sprzętu montażowego do szaf rackowych i przestrzegaj lokalnych przepisów budowlanych i elektrycznych podczas montażu i zasilania urządzeń.
