Szyna montażowa B-Tech BT8390 Zestaw przedłużający Czarny 12mm szerokość 8mm głębokość 180mm długość

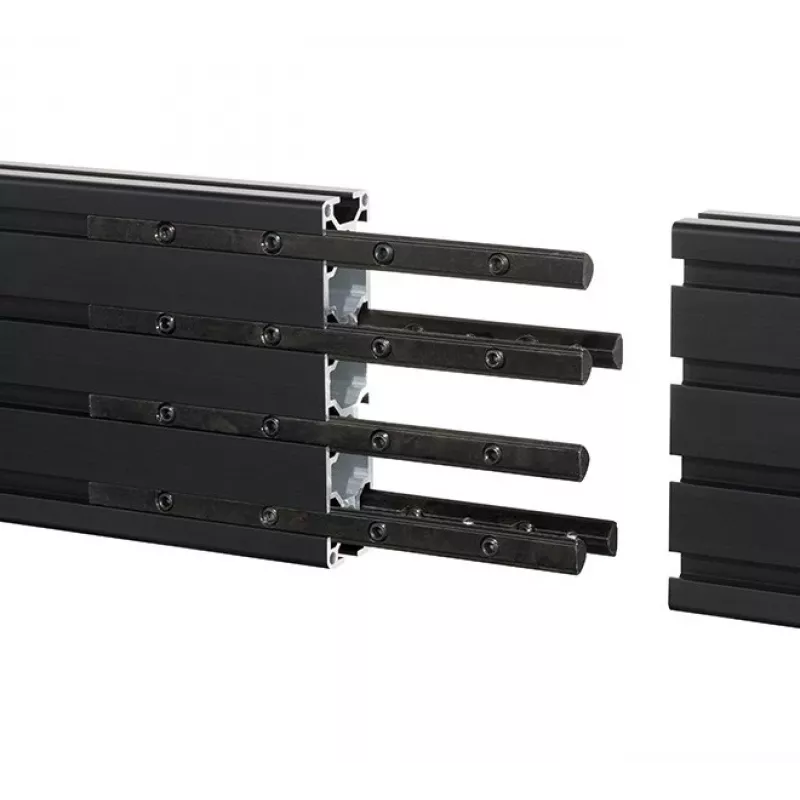

Zestaw przedłużający B-TECH SYSTEM X BT8390 (BT8390-EXT/B) zawiera sześć stalowych łączników zaprojektowanych do przedłużania szyn montażowych do wymaganej długości w zastosowaniach ściennych. Wykończone na czarno, każdy łącznik pasuje do bocznych kanałów szyny montażowej BT8390 i jest zabezpieczany wewnętrznymi śrubami dociskowymi; sprężynowe łożyska od spodu umożliwiają dokładne wyrównanie i płynne osadzanie podczas montażu. Zestaw nadaje się do tworzenia dłuższych szyn ciągłych stosowanych w tablicach menu, ścianach wideo i innych instalacjach digital signage.

Zalety

Zestaw przedłużający zapewnia prosty sposób wydłużania szyn BT8390 bez modyfikacji istniejącego systemu, wykorzystując sześć wytrzymałych stalowych łączników, które są zaciskane śrubami dociskowymi w celu uzyskania pewnego połączenia. Sprężynowe łożyska zapewniają łatwe wyrównanie i pewne osadzenie łączników, a czarne wykończenie pasuje do komponentów SYSTEM X dla spójnego wyglądu. Kompaktowe wymiary (12 mm szerokości, 8 mm głębokości, 180 mm długości na łącznik) sprawiają, że zestaw jest kompatybilny ze standardowymi szynami BT8390 i instalacjami.

Przeznaczenie

• Przedłużanie szyn montażowych BT8390 do dużych tablic menu
• Tworzenie ciągłych szyn do ścian wideo
• Łączenie szyn w instalacjach digital signage
• Rozbudowa szyn montażowych naściennych, gdzie wymagane jest czarne wykończenie

Kluczowe specyfikacje

• Producent: B-TECH
• Model / MPN: BT8390-EXT/B
• EAN: 5019318305917
• Materiał: stalowe łączniki
• Wykończenie: czarne
• Wymiary pojedynczego łącznika: 12 mm szerokości, 8 mm głębokości, 180 mm długości
• Ilość: 6 łączników w zestawie

Sposób użycia

Włóż każdy łącznik do bocznych kanałów sąsiadujących szyn montażowych BT8390, tak aby łączniki weszły w profile kanałów. Wyrównaj łączniki, aż sprężynowe łożyska znajdą właściwą pozycję, a następnie dokręć wewnętrzne śruby dociskowe, aby zacisnąć łączniki i zabezpieczyć połączenie szyn. Powtórz dla dodatkowych połączeń, aż do uzyskania pożądanej długości i ciągłości szyny.

Zalecenia

Używaj zestawu wyłącznie z kompatybilnymi szynami BT8390 SYSTEM X i postępuj zgodnie z wytycznymi instalacyjnymi B-TECH, aby zapewnić bezpieczne mocowanie. Sprawdź, czy śruby dociskowe są dokręcone odpowiednim momentem i zweryfikuj wyrównanie przed zakończeniem instalacji ściennej. W przypadku dużych lub nośnych oznakowań zaplanuj punkty podparcia i rozważ profesjonalny montaż.
