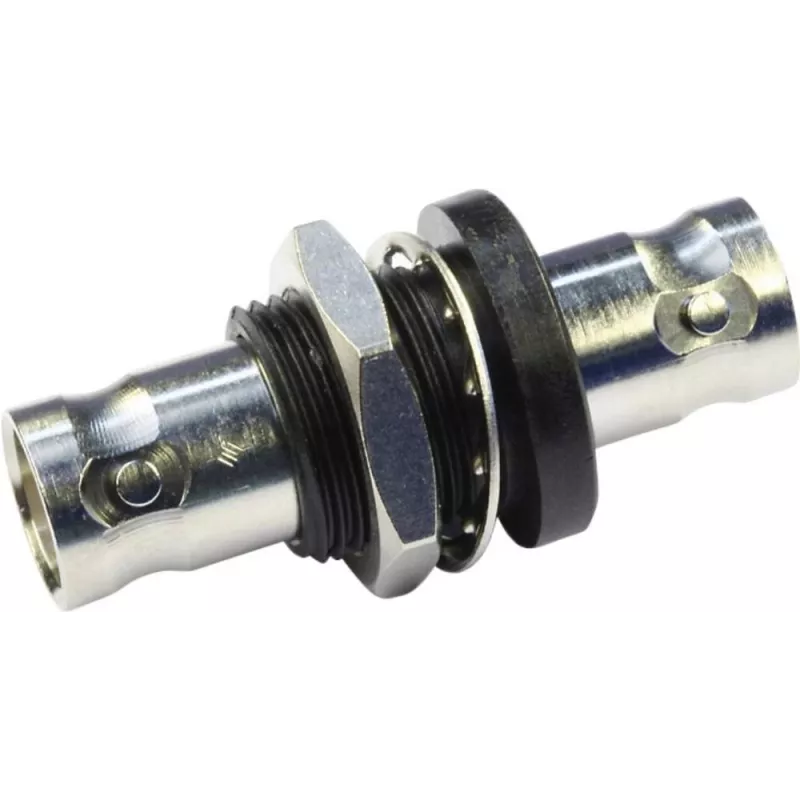

Telegärtner BNC adapter przelotowy gniazdo-gniazdo 50 Ohm do montażu panelowego J01004A1333

Ten adapter przelotowy BNC firmy Telegärtner, o zakresie częstotliwości do 4 GHz i współczynniku fali stojącej VSWR ≤1,2 do 1 GHz, zapewnia wyjątkową integralność sygnału w profesjonalnych zastosowaniach RF. Konstrukcja gniazdo-gniazdo umożliwia niezawodne połączenie przez panel, co czyni go idealnym rozwiązaniem w systemach instrumentacyjnych, nadawczych i telekomunikacyjnych, w których nie można iść na kompromis w zakresie wydajności.

Przegląd

J01004A1333 to precyzyjny adapter BNC gniazdo-gniazdo zaprojektowany do montażu przelotowego. Charakteryzuje się impedancją 50 omów, zapewniając bezproblemową integrację ze standardowymi obwodami RF. Niklowana obudowa z mosiądzu zapewnia trwałość i odporność na korozję, a pozłacane styki zapewniają niski opór przejściowy i długoterminową niezawodność. Izolacja PTFE gwarantuje stabilne właściwości elektryczne w szerokim zakresie temperatur od -55 °C do +155 °C.

Najważniejsze cechy

• Zakres częstotliwości od DC do 4 GHz dla zastosowań o dużej przepustowości
• Niski współczynnik VSWR ≤1,2 do 1 GHz dla minimalnego odbicia sygnału
• Pozłacane styki środkowe i zewnętrzne zapewniają doskonałą przewodność
• Solidna niklowana obudowa z mosiądzu wytrzymuje trudne warunki środowiskowe
• Izolator PTFE zachowuje wydajność w ekstremalnych temperaturach
• Spełnia międzynarodowe normy IEC 61169-8

Szczegóły techniczne

• Typ złącza: BNC gniazdo do BNC gniazdo
• Impedancja: 50 omów
• Montaż: przelotowy/panelowy
• Zakres częstotliwości: DC – 4 GHz
• Napięcie znamionowe: 500 V szczytowe
• Napięcie wytrzymywane dielektryczne: 1500 Veff
• Rezystancja izolacji: ≥5 GΩ
• Rezystancja styku środkowego: ≤1,5 mΩ
• Rezystancja styku zewnętrznego: ≤1,0 mΩ
• Liczba cykli łączenia: ≥500
• Temperatura pracy: -55 °C do +155 °C
• Materiał obudowy: mosiądz, niklowany
• Materiał styków: mosiądz, pozłacany
• Materiał izolatora: PTFE
• Zgodność z normami: IEC 61169-8

Nasza opinia

Dla inżynierów i techników potrzebujących niezawodnego połączenia przelotowego BNC, Telegärtner J01004A1333 wyróżnia się wyjątkowymi parametrami elektrycznymi i solidną konstrukcją. Szeroki zakres temperatur pracy i wysoka liczba cykli łączenia zapewniają długą żywotność w wymagających środowiskach.
