Televes Mini urządzenie testowe OPM VFL do światłowodów i kabli danych RJ45 model OPMVFLRJ45

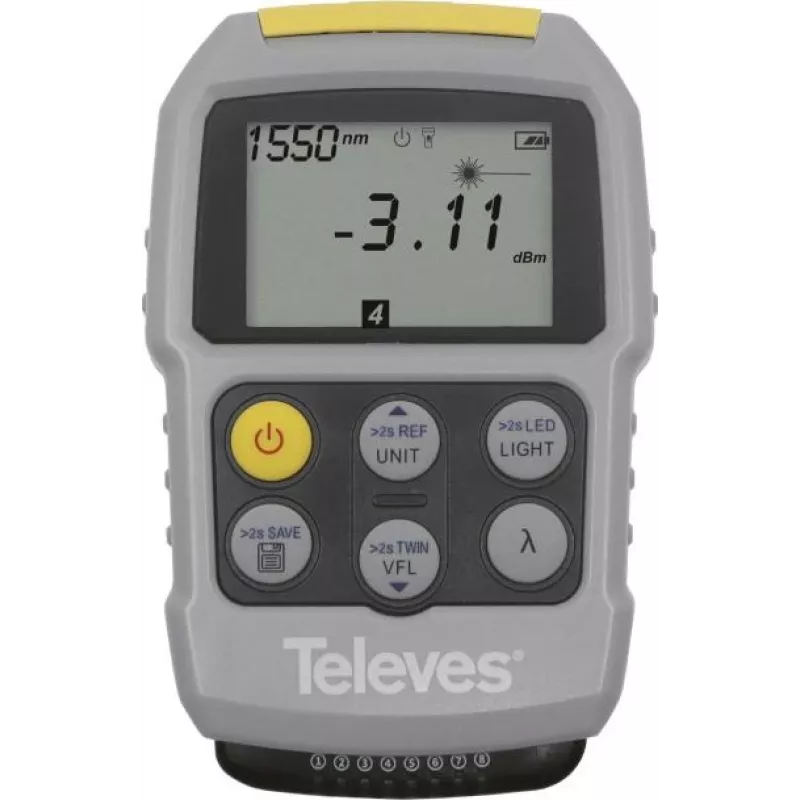

Televes Mini urządzenie testowe OPM VFL do światłowodów i kabli danych RJ45 model OPMVFLRJ45 to kompaktowy ręczny tester, który łączy w sobie miernik mocy optycznej (OPM) i lokalizator uszkodzeń wizualnych (VFL), oferując jednocześnie podstawową kontrolę ciągłości kabla RJ45. Urządzenie jest przeznaczone dla techników i instalatorów pracujących z łączami światłowodowymi oraz miedzianą siecią Ethernet, zapewniając szybką weryfikację poziomu sygnału optycznego i lokalizację uszkodzeń we włóknach jednomodowych i wielomodowych, a także prostą identyfikację ciągłości okablowania RJ45.

Zalety

Urządzenie łączy funkcje OPM i VFL w jednym kieszonkowym instrumencie, umożliwiając pomiar poziomów mocy optycznej i wizualną identyfikację przerw lub punktów o wysokich stratach. Jego kompaktowa konstrukcja i prosty interfejs sprawiają, że pomiary w terenie są szybkie i przenośne. Zintegrowana kontrola ciągłości RJ45 dodaje wygody w przypadku mieszanych zadań w sieciach światłowodowych i miedzianych, redukując potrzebę noszenia wielu narzędzi.

Zastosowanie

• Instalacja i uruchamianie łączy światłowodowych
• Bieżąca konserwacja i rozwiązywanie problemów w sieciach optycznych
• Lokalizowanie przerw, zagięć lub punktów o wysokich stratach we włóknie za pomocą lokalizatora uszkodzeń wizualnych
• Podstawowa kontrola ciągłości kabli Ethernet RJ45 podczas konfiguracji sieci
• Technicy terenowi i inżynierowie sieci potrzebujący kompaktowego narzędzia testowego

Kluczowe specyfikacje

• Połączone funkcje: miernik mocy optycznej (OPM) i lokalizator uszkodzeń wizualnych (VFL)
• Obsługa długości fal do testów optycznych odpowiednich dla typowych włókien jednomodowych i wielomodowych
• Ręczna, kompaktowa obudowa zapewniająca przenośność w terenie
• Kompatybilność złączy ze standardowymi złączami światłowodowymi oraz interfejs RJ45 do kontroli miedzianej
• Zasilany bateriami do pomiarów na miejscu

Sposób użycia

Podłącz testowane włókno do odpowiedniego złącza optycznego w testerze, wybierz wymagany tryb testowy do pomiaru mocy lub lokalizacji uszkodzeń wizualnych i odczytaj zmierzony poziom optyczny na wyświetlaczu lub obserwuj emisję widocznego czerwonego światła w celu znalezienia uszkodzeń. W przypadku kontroli kabli RJ45 włóż złącze Ethernet do portu RJ45 i zweryfikuj ciągłość zgodnie ze wskazaniami testera. Przestrzegaj standardowych zasad bezpieczeństwa podczas korzystania z lokalizatora uszkodzeń wizualnych: unikaj bezpośredniego kontaktu oczu z emitowanym światłem i odłączaj złącza światłowodowe od aktywnych nadajników przed inspekcją.

Zalecenia

Używaj trybu miernika mocy optycznej do ustalenia bazowego poziomu sygnału przed i po instalacji. Lokalizatora uszkodzeń wizualnych używaj tylko do lokalizacji uszkodzeń na krótkim dystansie i inspekcji złączy; w przypadku większych odległości lub precyzyjnych pomiarów strat połącz odczyty z OPM z pomiarami referencyjnymi. Przechowuj urządzenie w czystym, suchym etui i wymieniaj baterie w razie potrzeby, aby zapewnić niezawodną pracę w terenie.
