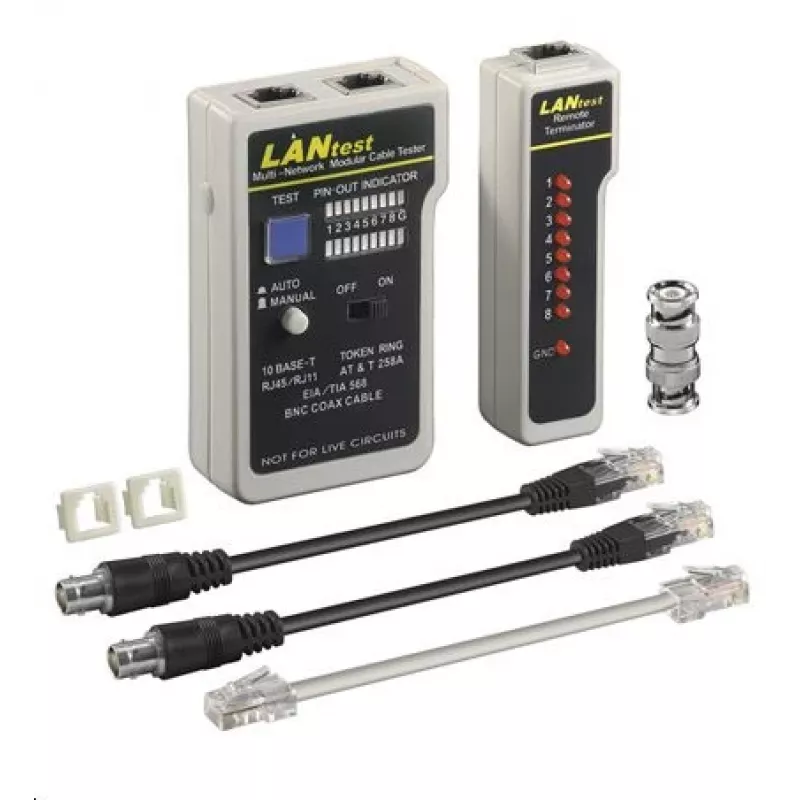

Tester kabli sieciowych Microconnect CAB-TEST4 Szary

Microconnect CAB-TEST4 to kompaktowy tester kabli sieciowych dla złączy RJ11/RJ12/RJ45, zaprojektowany do sprawdzania ciągłości i identyfikowania przerw lub zamian par w okablowaniu danych i telefonicznym. Przeznaczony do okablowania sieciowego CAT5 i CAT6 oraz połączeń ISDN, tester umożliwia szybką weryfikację prawidłowego połączenia pinów i ekranowania.

Zalety

Urządzenie zapewnia czytelny test połączeń oparty na diodach LED dla ośmiu indywidualnych przewodów plus ekranowania, co pozwala na szybkie wykrywanie rozwarcia, zwarć i zamienionych par. Jego kompaktowe wymiary (80 mm × 23 mm × 57 mm) i lekka konstrukcja sprawiają, że jest poręczny do użytku w terenie. Tester jest zasilany baterią 9 V (nie dołączona), co umożliwia prostą obsługę bez zewnętrznych źródeł zasilania.

Odpowiedni do

• Testowania kabli krosowych i panelowych Ethernet CAT5 i CAT6
• Weryfikacji okablowania ISDN i telefonicznego (RJ11/RJ12)
• Identyfikowania problemów z ciągłością, rozwarcia lub zwarć przewodów i zamian par

Kluczowe specyfikacje

• Marka: MicroConnect
• Model: CAB-TEST4
• Obsługiwane złącza: RJ11, RJ12, RJ45
• Odpowiednie typy kabli: CAT5, CAT6, ISDN/telefoniczne
• Wskaźniki: LED dla 8 przewodów + ekranowania
• Zasilanie: bateria 9 V (nie dołączona)
• Wymiary: 80 mm (szer.) × 23 mm (głęb.) × 57 mm (wys.)
• MPN: CAB-TEST4
• EAN: 5711045330384

Jak używać

Włóż baterię 9 V do testera i podłącz jeden koniec kabla do jednostki głównej, a drugi koniec do pilota/terminatora, jeśli jest dostarczony. Włącz tester zgodnie z przełącznikiem urządzenia; obserwuj sekwencję diod LED, aby potwierdzić prawidłowe odwzorowanie pinów i ekranowanie. Użyj diod LED do wykrycia rozwartych przewodów, zwarć lub odwróceń par i interpretuj wyniki, porównując wzór LED z oczekiwaną konfiguracją okablowania prostego lub skrzyżowanego.

Zalecenia

Dla wiarygodnych wyników upewnij się, że styki złączy są czyste i testuj oba końce długich przebiegów. Wymień baterię 9 V, jeśli jasność diod LED jest zmniejszona. Używaj w suchym środowisku i przechowuj tester w ochronnym futerale, aby uniknąć uszkodzeń mechanicznych.
