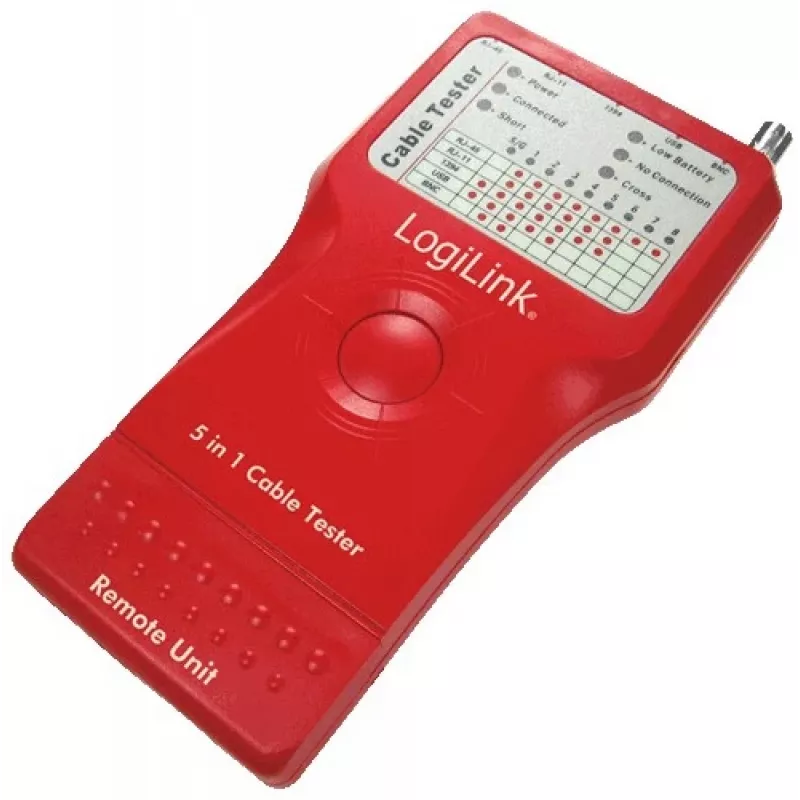

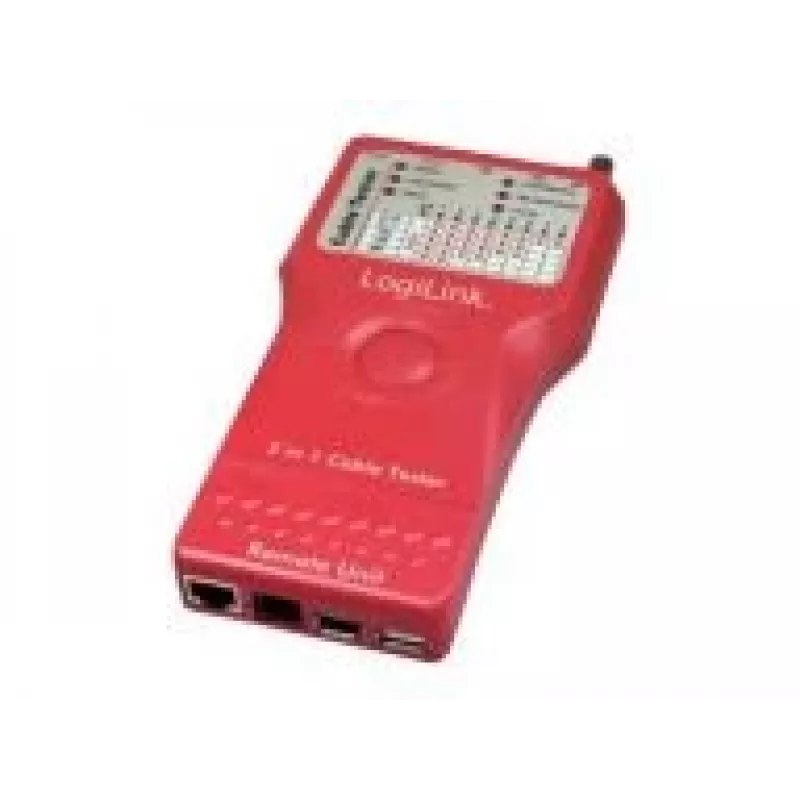

Tester kabli sieciowych LogiLink WZ0014

Tester kabli 5-w-1 LogiLink WZ0014 sprawdza pięć popularnych typów kabli LAN i komputerowych. Weryfikuje zainstalowane okablowanie i kable krosowe ze złączami RJ-11, RJ-45, USB, IEEE1394 i BNC oraz jest przeznaczony do wykrywania ciągłości połączeń i typowych usterek na połączeniach prostych. Kompaktowe, ergonomiczne urządzenie ręczne zawiera zdalny tester przechowywany wewnątrz jednostki głównej i działa na baterii 9 V.

Zalety

Tester obsługuje kable RJ-11, RJ-45, BNC, USB i IEEE1394 i może testować zarówno ekranowane (STP), jak i nieekranowane (UTP) kable LAN. Obsługa jednym przyciskiem, wskaźniki LED i sygnalizator dźwiękowy ułatwiają interpretację wyników. Narzędzie zapewnia maksymalny zasięg testu do 600 stóp (około 183 m) dla okablowania RJ-45/RJ-11/BNC, posiada wbudowany test baterii i wygodny dostęp do baterii oraz jest dostarczane z torbą do przenoszenia i przechowywania.

Zastosowanie

• Dla techników sieciowych weryfikujących okablowanie Ethernet (RJ-45, STP/UTP)
• Dla personelu IT testującego linie telefoniczne i modemowe (RJ-11)
• Dla techników sprawdzających połączenia wideo, koncentryczne lub starsze BNC
• Do prac naprawczych i konserwacyjnych przy okablowaniu USB i IEEE1394
• Do testowania w terenie zainstalowanego okablowania i kabli krosowych do 600 stóp

Kluczowe specyfikacje

• Obsługiwane złącza: RJ-11, RJ-45, BNC, USB, IEEE1394
• Zasilanie: bateria 9 V
• Maksymalny zasięg testu: 600 stóp (RJ-45/RJ-11/BNC)
• Testy: ciągłość, wskazanie przerwy/zwarcia/usterki na kablach prostych
• Wskaźniki: diody LED i sygnalizator dźwiękowy; wbudowany test baterii
• Konstrukcja: ergonomiczne urządzenie ręczne z odłączanym modułem zdalnym; w zestawie torba do przenoszenia

Sposób użycia

Włóż baterię 9 V do jednostki głównej i w razie potrzeby sprawdź poziom baterii za pomocą wbudowanego testu baterii. Podłącz jeden koniec testowanego kabla do jednostki głównej, a drugi koniec do modułu zdalnego (lub użyj modułu zdalnego przechowywanego w jednostce głównej). Naciśnij pojedynczy przycisk testu, aby rozpocząć. Obserwuj sekwencję diod LED i nasłuchuj sygnału dźwiękowego, aby zidentyfikować prawidłowe okablowanie lub zlokalizować przerwane, zwarte lub źle połączone pary. W przypadku kabli USB i IEEE1394 upewnij się, że złącza są w pełni osadzone, aby umożliwić testowanie ekranu i ciągłości.

Zalecenia

Używaj tego testera do sprawdzania połączeń prostych; nie jest przeznaczony do diagnozowania kabli krosowanych lub z odwróconymi parami. Przechowuj moduł zdalny w jednostce głównej, gdy nie jest używany, i przenoś tester w dostarczonej torbie, aby chronić go przed uszkodzeniem. Wymień baterię 9 V, gdy wbudowany test baterii wskaże niski poziom naładowania, aby utrzymać wiarygodne wyniki.
