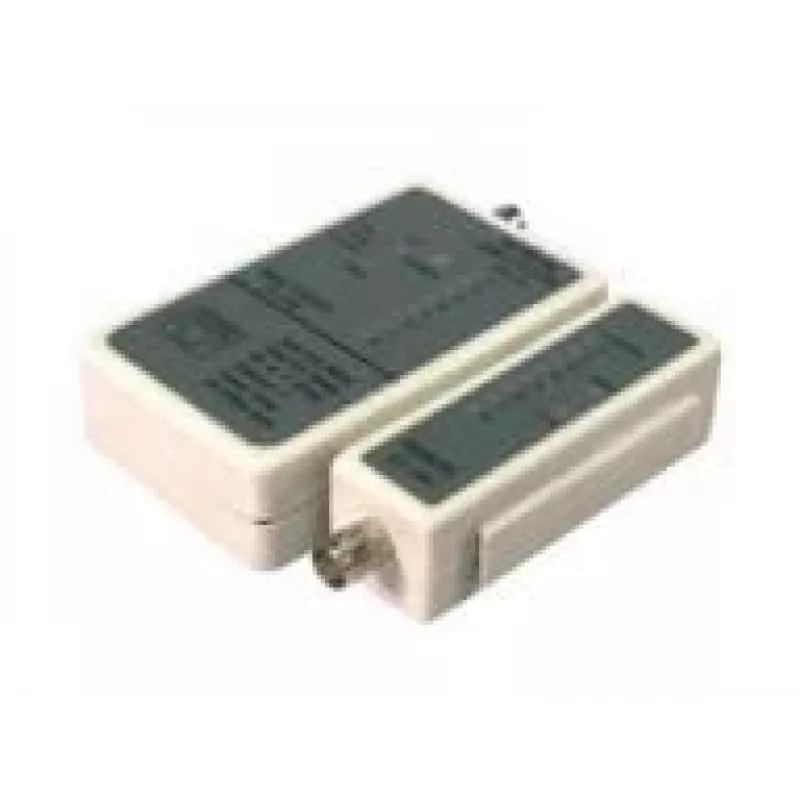

Tester kabli LogiLink WZ0011

Tester kabli LogiLink WZ0011 to kompaktowe narzędzie do testowania kabli sieciowych i komunikacyjnych, w tym połączeń RJ45, RJ11 i koncentrycznych. Sprawdza ciągłość przewodów, wykrywa przerwy, zwarcia, nieprawidłowe połączenia i umożliwia kontrolę konfiguracji styków. Zestaw zawiera zdalny terminator z gniazdem żeńskim RJ45 oraz czarny pokrowiec zapinany na suwak do przechowywania; zasilany jest pojedynczą baterią blokową 9 V (nie dołączono).

Zalety

Tester oferuje tryby automatycznego skanowania i testowania krok po kroku oraz wykorzystuje wiele diod LED do wskazywania stanu kabla, co umożliwia szybką diagnostykę. Zdalna jednostka pozwala testować zainstalowane kable z drugiego końca, a funkcje pętli zwrotnej i ciągłości pomagają zlokalizować i zweryfikować ułożone linie komunikacyjne. Kompaktowa obudowa i dołączony pokrowiec sprawiają, że urządzenie nadaje się do pracy w terenie.

Zastosowanie

• Testowanie i weryfikacja kabli Ethernet RJ45
• Sprawdzanie linii telefonicznych RJ11
• Testowanie ciągłości i usterek kabli koncentrycznych
• Diagnostyka instalacji i konserwacji sieci w terenie

Kluczowe specyfikacje

• Obsługiwane złącza: RJ45, RJ11, BNC (koncentryczne)
• Tryby testowania: automatyczne skanowanie i krok po kroku
• Wskaźniki: wiele diod LED stanu, usterek i mapowania styków
• Zdalna jednostka: 1× gniazdo żeńskie RJ45
• Zasilanie: 1× bateria blokowa 9 V (nie dołączono)
• Akcesoria: czarny pokrowiec zapinany na suwak w zestawie

Sposób użycia

Podłącz tester główny do jednego końca kabla, a zdalną jednostkę do przeciwległego końca (w przypadku Ethernetu użyj zdalnego modułu RJ45). Wybierz żądany tryb testowania — automatyczne skanowanie w celu pełnego automatycznego przeglądu lub krok po kroku, aby obserwować wyniki dla poszczególnych styków. Odczytaj sekwencję diod LED, aby określić ciągłość, przerwy, zwarcia, nieprawidłowe połączenia lub mapowanie styków. Wymień baterię 9 V, gdy wskaźnik pokaże niski poziom naładowania.

Zalecenia

Używaj zdalnej jednostki do testowania zainstalowanego okablowania z drugiego końca i uruchom automatyczne skanowanie, aby szybko zidentyfikować typowe usterki. W celu precyzyjnego rozwiązywania problemów korzystaj z trybu krok po kroku i porównuj wzory diod LED z instrukcją obsługi. Przechowuj tester i zdalną jednostkę w dostarczonym pokrowcu zapinanym na suwak i wyjmij baterię, jeśli urządzenie będzie przechowywane przez dłuższy czas.
