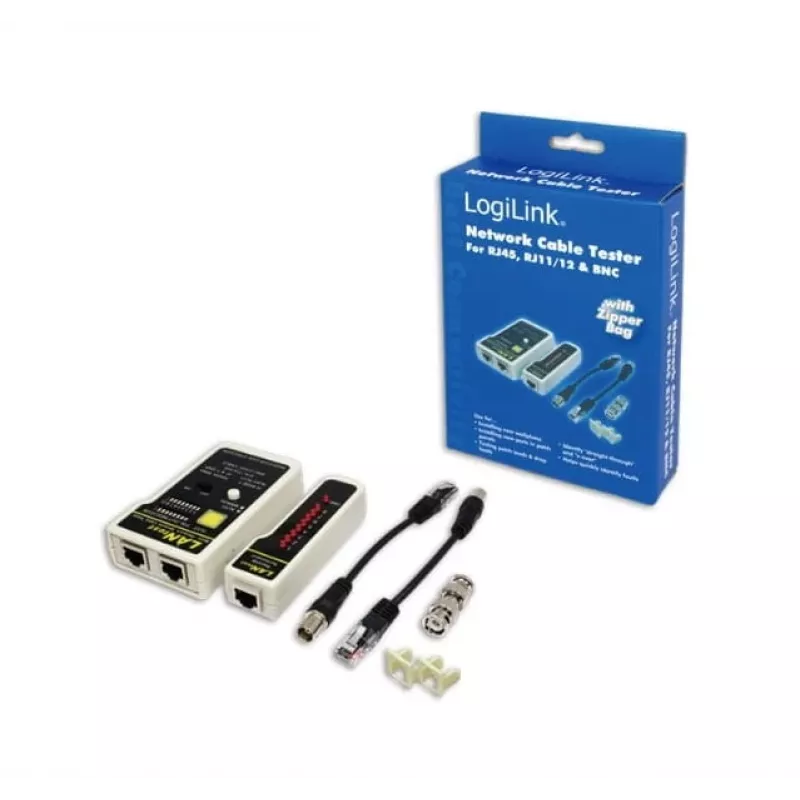

Tester kabli sieciowych LogiLink WZ0015

Tester kabli sieciowych LogiLink WZ0015 to kompaktowe narzędzie do weryfikacji połączeń przewodowych w sieciach telekomunikacyjnych i transmisji danych. Obsługuje testowanie kabli z wtykami RJ45, RJ12, RJ11 oraz par koncentrycznych BNC i umożliwia sprawdzenie wszystkich par przewodów oraz ekranowania w celu wykrycia błędów okablowania i ciągłości. Odłączany moduł zdalny pozwala na przetestowanie całej linii po instalacji, a czytelne wskaźniki LED pokazują wynik testu zgodnie z obowiązującymi standardami okablowania.

Zalety

Tester umożliwia prostą, jednoosobową obsługę dzięki kompaktowej obudowie i łatwym do odczytania diodom LED, które wskazują stan każdego przewodu. Obsługuje wiele typów złączy (RJ45, RJ12, RJ11 i BNC), wykrywa przerwy, zwarcia i skrzyżowane pary oraz weryfikuje ekranowanie kabla. Dołączony moduł zdalny umożliwia testowanie od końca do końca zainstalowanych odcinków.

Zastosowanie

• Instalatorzy sieci weryfikujący okablowanie kabli Ethernet (RJ45)
• Technicy testujący linie telefoniczne (RJ11/RJ12)
• Użytkownicy sprawdzający ciągłość połączeń koncentrycznych/BNC
• Konserwacja i rozwiązywanie problemów w istniejących instalacjach kablowych

Kluczowe specyfikacje

• Obsługiwane złącza: RJ45, RJ12, RJ11, BNC (koncentryczne)
• Wskaźniki: Wyświetlacz LED dla poszczególnych przewodów i stanu ekranowania
• Moduł zdalny: dołączony do testowania linii od końca do końca
• Forma: kompaktowy, ręczny
• Marka / MPN: LOGILINK WZ0015

Sposób użycia

Podłącz jeden koniec kabla do jednostki głównej, a drugi do modułu zdalnego (lub włóż oba końce do jednostki głównej w przypadku krótkich kabli). Włącz tester i obserwuj sekwencję diod LED. Diody wskażą ciągłość, przerwy, zwarcia i skrzyżowane pary zgodnie ze standardową kolejnością okablowania. W przypadku kabli koncentrycznych/BNC podłącz końce koncentryczne i sprawdź wskaźnik ciągłości i ekranowania.

Zalecenia

Aby uzyskać wiarygodne wyniki, testuj kable z dostępnymi oboma końcami i unikaj używania testera na liniach telefonicznych lub sieciowych pod napięciem lub przesyłających sygnały. Przechowuj moduł zdalny razem z urządzeniem głównym, aby zapobiec zgubieniu, i wymień baterie, gdy jasność diod LED się zmniejszy.
