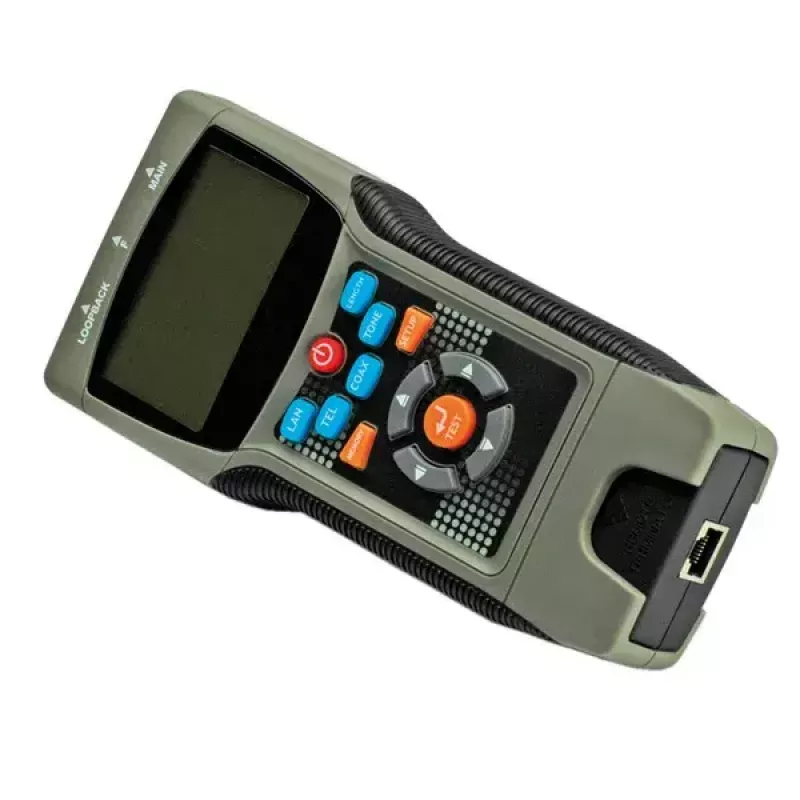

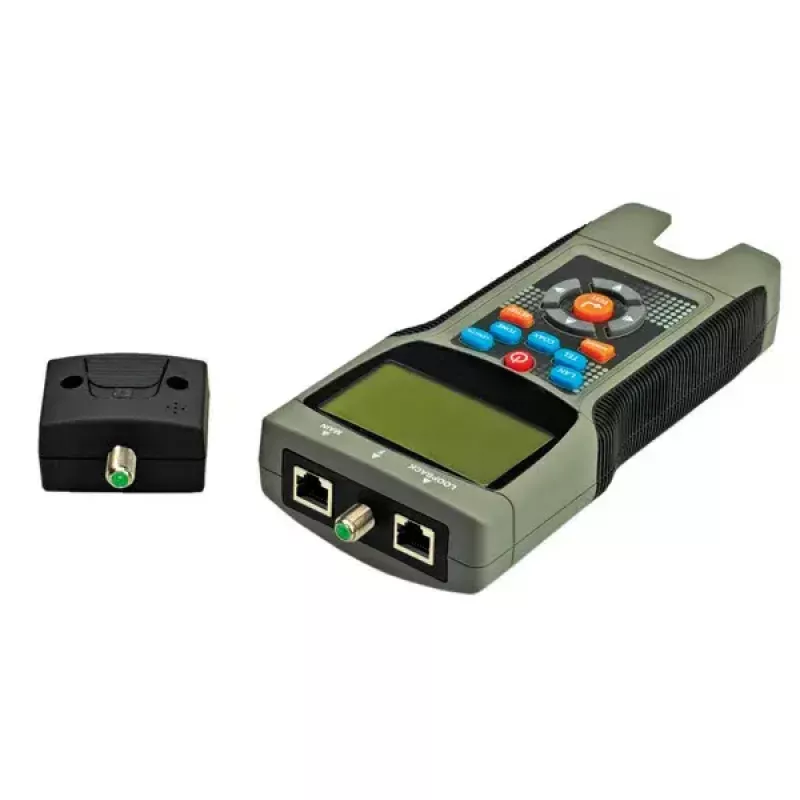

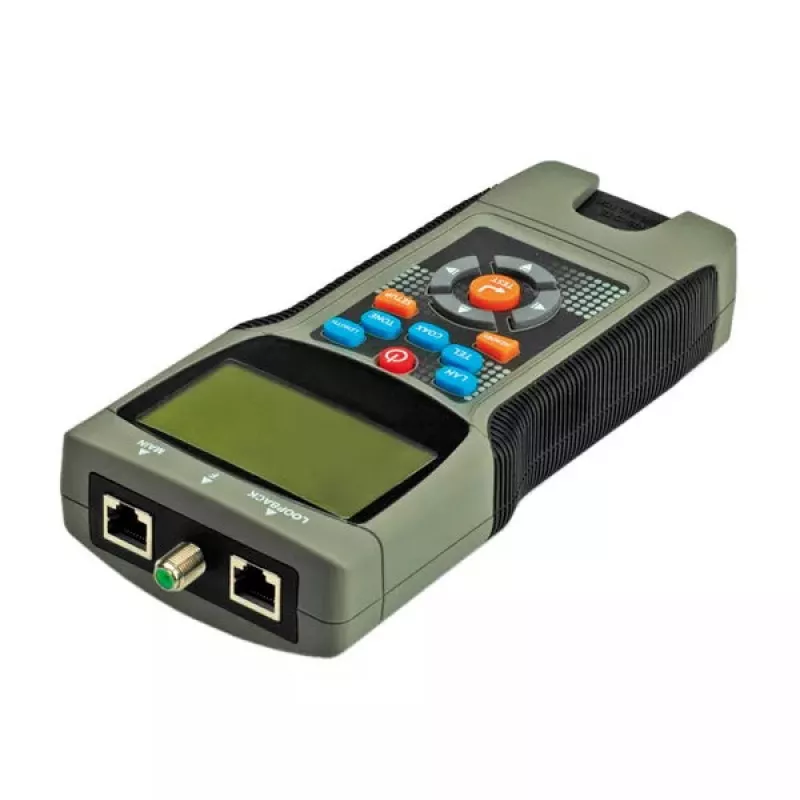

Tester okablowania VALUE LAN kabel Multifunction Tester model 13.99.3002 — wielofunkcyjny tester okablowania LAN, sprawdza ciągłość połączeń i mapowanie par

VALUE LAN kabel Multifunction Tester model 13.99.3002 to ręczny, wielofunkcyjny tester przeznaczony do weryfikacji okablowania Ethernet i koncentrycznego. Urządzenie sprawdza ciągłość połączeń, mapowanie par oraz poprawność terminacji dla kabli UTP i STP kategorii Cat5e, Cat6 i Cat6a, a także dostarcza informacji o odległości do usterki dzięki technologii reflektometru w dziedzinie czasu (TDR). Urządzenie jest przeznaczone dla instalatorów i techników, którzy potrzebują kompaktowego narzędzia do pracy w terenie, umożliwiającego szybkie i niezawodne wykrywanie przerw, zwarć oraz błędów w połączeniach.

Zalety

Tester łączy wiele funkcji diagnostycznych w jednym przenośnym urządzeniu: kontrolę ciągłości i przypisania styków, pomiar długości i odległości do defektu w technologii TDR oraz obsługę okablowania koncentrycznego. Wyświetlacz LCD z podświetleniem poprawia czytelność w warunkach słabego oświetlenia, a wbudowany wskaźnik niskiego poziomu baterii pomaga uniknąć przerw w testowaniu. Urządzenie nadaje się do zastosowań terenowych i rutynowej konserwacji, ponieważ identyfikuje i lokalizuje usterki bez konieczności skomplikowanej konfiguracji.

Zastosowanie

• Instalacja i certyfikacja okablowania sieciowego UTP i STP (Cat5e / Cat6 / Cat6a)
• Diagnozowanie i lokalizowanie przerw lub zwarć w kablach Ethernet
• Weryfikacja mapowania par i przypisania styków podczas prac terminacyjnych
• Testowanie ciągłości i lokalizacji usterek w liniach kablowych koncentrycznych
• Konserwacja na miejscu i rozwiązywanie problemów z okablowaniem strukturalnym

Kluczowe specyfikacje

• Obsługiwane typy kabli: UTP, STP (Cat5e, Cat6, Cat6a) i kable koncentryczne
• Funkcja TDR: pomiar długości kabla i odległości do przerwy/zwarcia
• Funkcje: test ciągłości, identyfikacja par, wykrywanie przypisania styków
• Wyświetlacz: LCD z podświetleniem dla lepszej widoczności
• Sygnalizacja zasilania: wskaźnik niskiego poziomu baterii
• Forma: ręczny tester przenośny do użytku w terenie

Sposób użycia

Podłącz jeden koniec testowanego kabla do jednostki głównej, a drugi do zdalnego odbiornika lub sondy, zgodnie z potrzebami. Wybierz odpowiedni tryb testu — ciągłości, mapowania par lub pomiaru TDR — na urządzeniu, a następnie rozpocznij test. Odczytać wyniki na wyświetlaczu LCD, aby zidentyfikować kolejność przewodów, przerwane lub zwarte pary oraz — jeśli dotyczy — zmierzoną odległość do usterki. Podczas pracy z zainstalowanym okablowaniem należy przestrzegać standardowych procedur bezpieczeństwa i w razie potrzeby odłączyć zasilanie kabli przewodzących napięcie sieciowe lub PoE przed testowaniem.

Zalecenia

Aby uzyskać dokładne pomiary odległości TDR, upewnij się, że ustawienia długości kabla i wybór typu kabla odpowiadają testowanemu odcinkowi oraz unikaj testowania kabli podłączonych do aktywnego sprzętu sieciowego. Korzystaj z akcesorium zdalnego do testowania długich odcinków i oznaczaj końce testowanych kabli, aby prowadzić przejrzystą dokumentację podczas instalacji i konserwacji.
